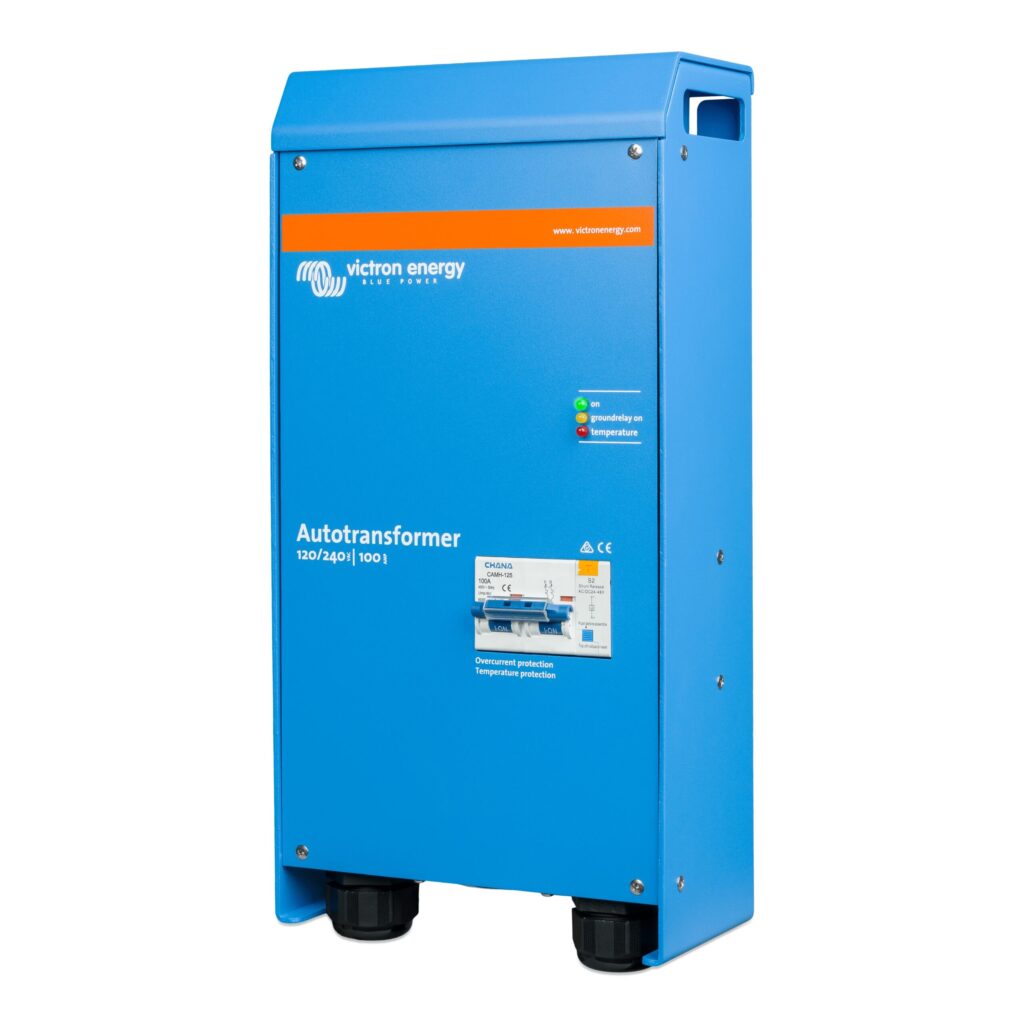

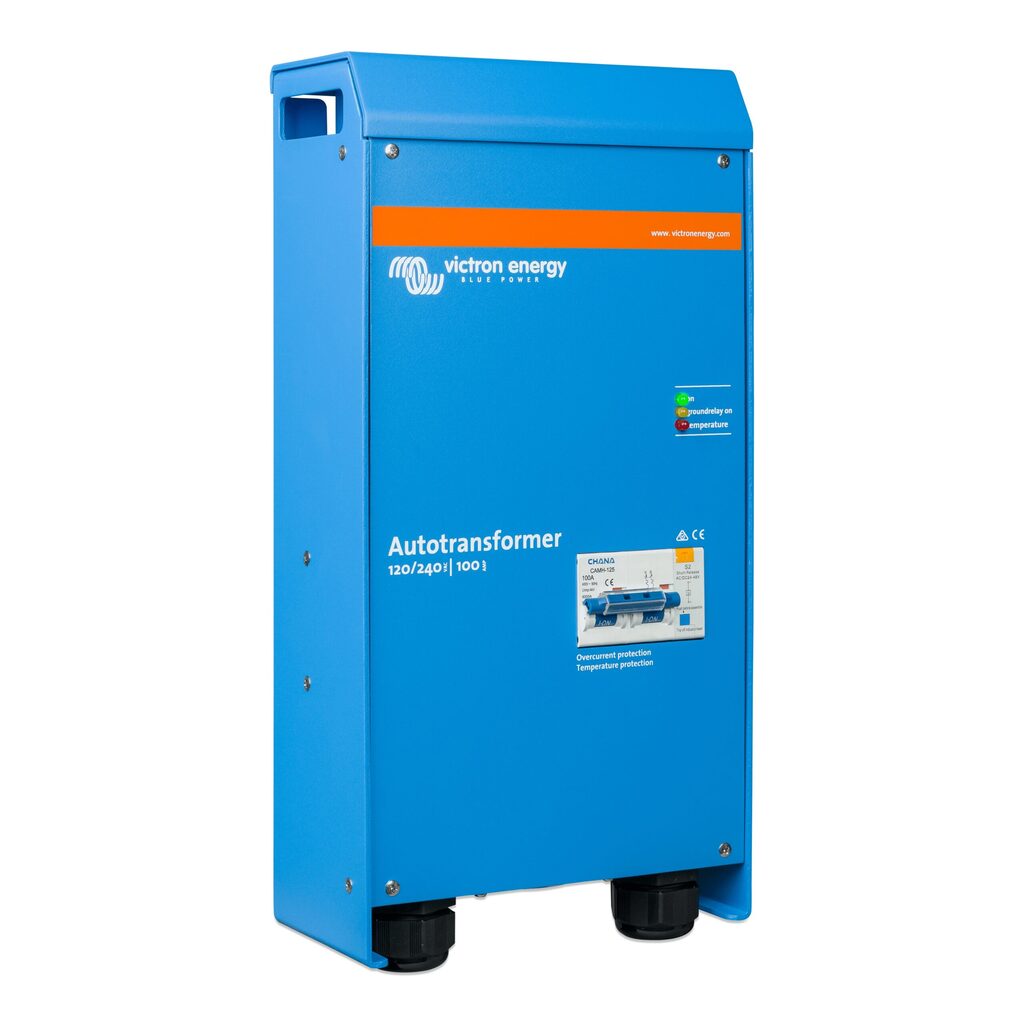

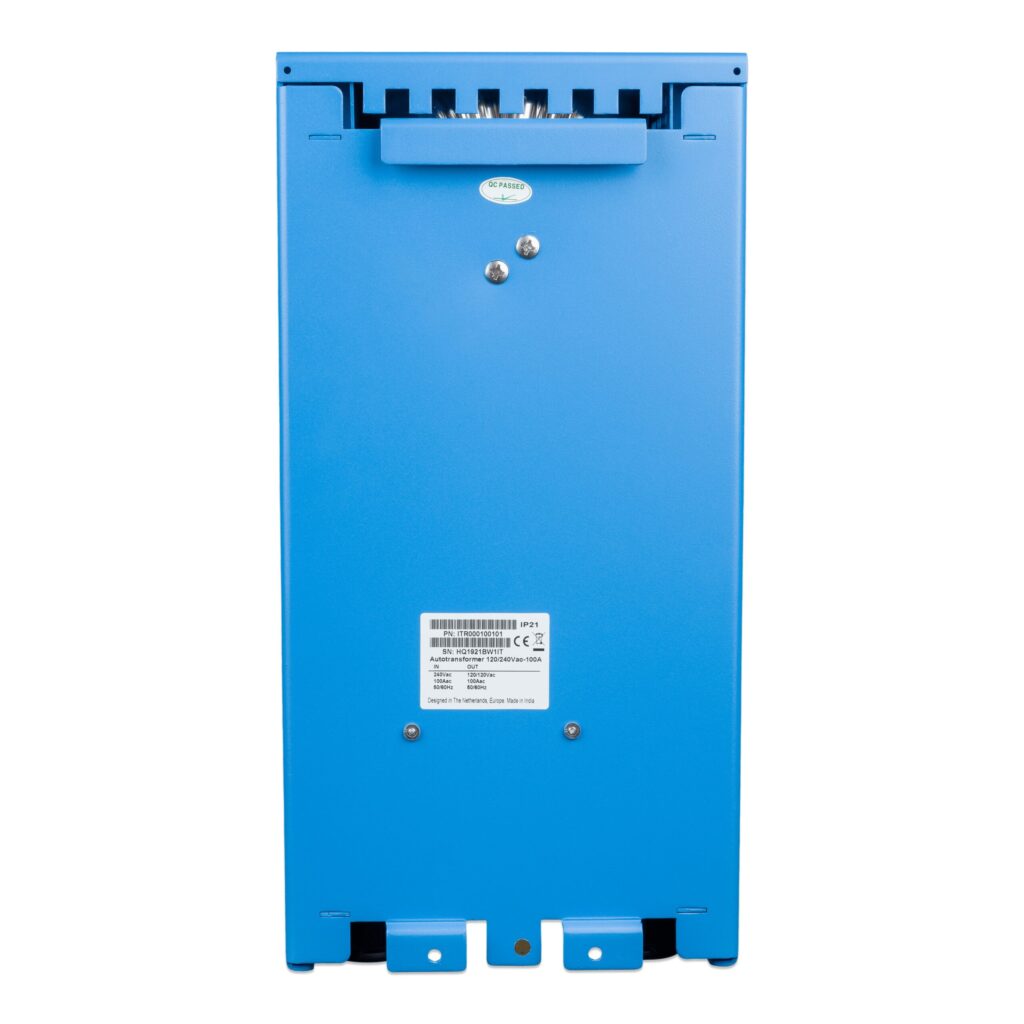

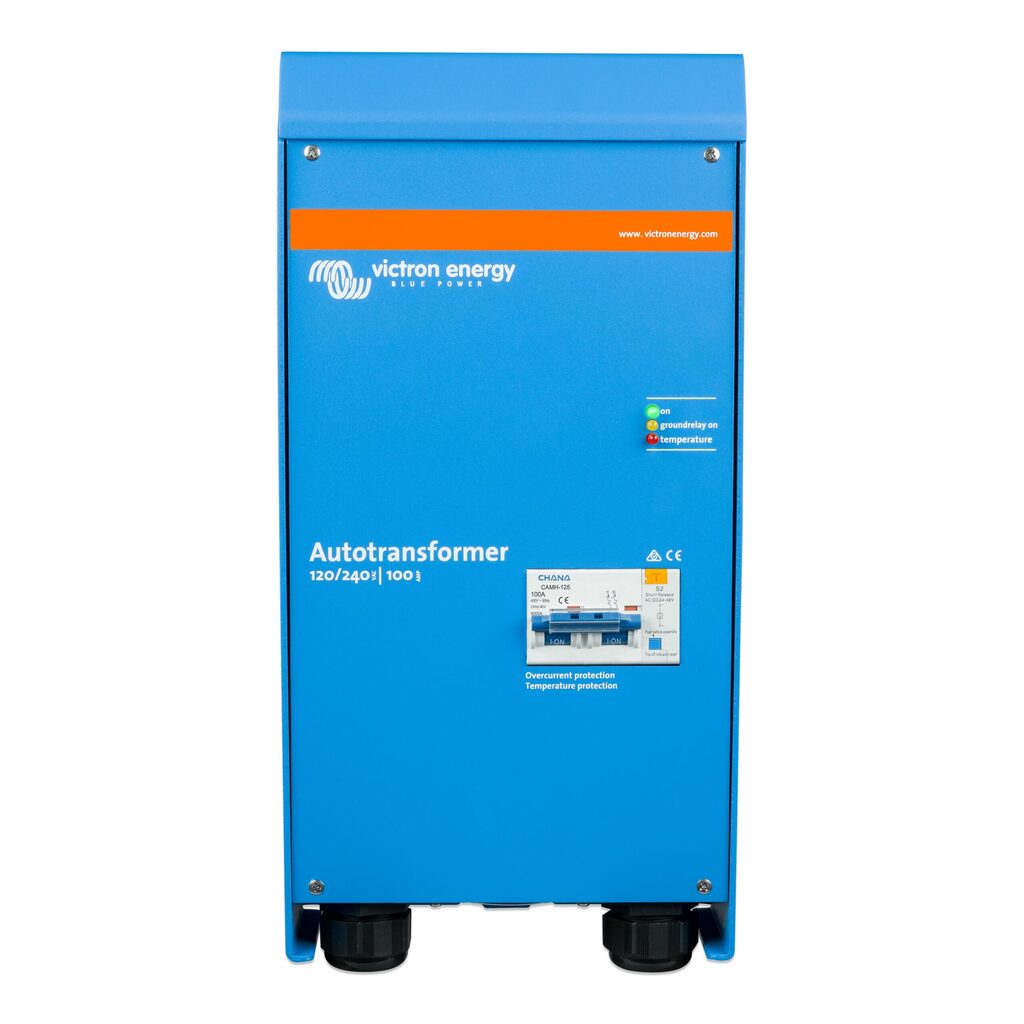

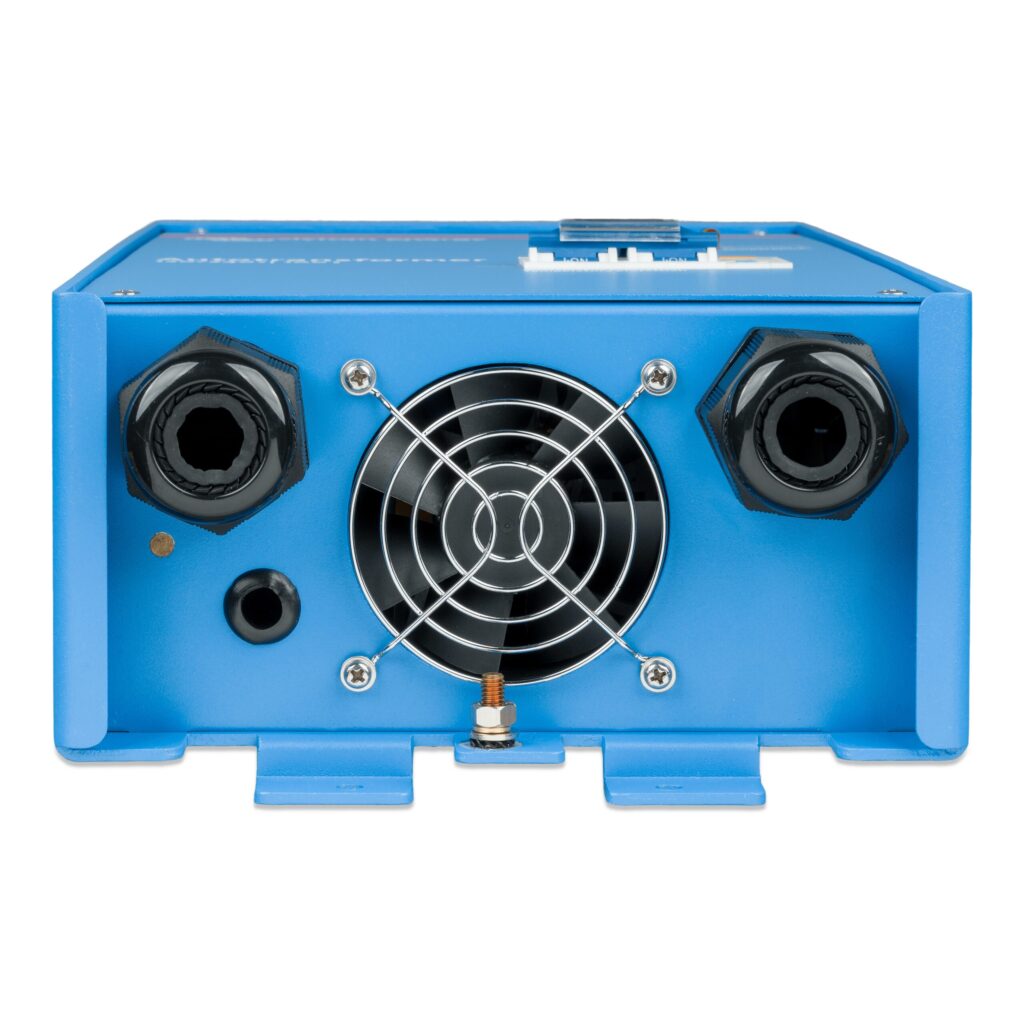

Imagen orientativa. El producto enviado será el de la referencia seleccionada, aunque los datos visibles en la fotografía puedan variar según la versión.
456,24 € IVA incl.
El Autotransformador Victron 120/240VAC-100A es la solución ideal para convertir eficientemente voltajes entre 120V y 240V en sistemas eléctricos de alta demanda. Capaz de manejar corrientes de hasta 100 amperios, este autotransformador es perfecto para aplicaciones industriales, comerciales y residenciales que requieren rendimiento confiable y estabilidad energética. Fabricado por Victron Energy, líder en soluciones energéticas, garantiza seguridad, eficiencia y durabilidad en la gestión de tu energía. Optimiza tus instalaciones eléctricas y asegura un suministro constante con este equipo de alto rendimiento.
En stock
Envío gratuito a
partir de 200 €
Distribuidores
Oficiales
Soporte técnico
especializado
Compatibilidad y
Asesoramiento
Un autotransformador es una solución eficiente para elevar o reducir la tensión y equilibrar las tensiones de salida de fases separadas. Aunque las funciones de elevación y reducción de tensión son simples, el equilibrado de fases requiere especial atención en sistemas con cargas desequilibradas a 120V y 240V.
En sistemas de alimentación de 120/240V y 30A, como los alimentados por red, generadores o inversores, es común que las cargas a 120V en los ramales estén desequilibradas. Esto puede causar que un ramal utilice más corriente que el otro, limitando la capacidad total del sistema. Por ejemplo, con una carga de 1200W en un ramal a 120V (10A) y más de 20A en otro ramal, se puede producir un desequilibrio significativo.
En estos casos, aunque teóricamente la potencia total disponible debería ser 7,2kVA (30A x 240V), un desequilibrio de 20A puede reducir la potencia disponible al 67% de la capacidad máxima, limitando la eficiencia del sistema.
Utilizando un autotransformador, es posible resolver el problema del desequilibrio. Al desconectar el neutro de la alimentación y conectar un autotransformador que crea un nuevo neutro, el desequilibrio de cargas se “absorbe” en el autotransformador. Esto permite maximizar la potencia disponible hasta 7,2kVA incluso en presencia de un desequilibrio de corriente de 20A.
Por ejemplo, en una alimentación de 30A, un ramal puede sacar 40A y el otro 20A, mientras que el autotransformador maneja la diferencia de 20A a través de sus devanados.
El autotransformador incluye un relé de puesta a tierra para garantizar el correcto funcionamiento de los sistemas con inversores Multi o Quattro. Este relé asegura que el neutro se conecte a tierra cuando el inversor opera en modo inversor, permitiendo el funcionamiento adecuado de los dispositivos GFCI.
En caso de recalentamiento excesivo, el autotransformador se desconecta automáticamente de la alimentación para evitar daños. El restablecimiento del sistema es manual, lo que añade una capa de seguridad al dispositivo.
En lugar de usar dos inversores de 120V en superposición para alimentar un sistema de 120/240V, una solución más eficiente es emplear un inversor de 240V combinado con un autotransformador. Esta configuración proporciona una carga equilibrada en ambos ramales de 120V, permitiendo una mayor flexibilidad en la distribución de la carga.
Por ejemplo, un inversor de 240V y 5kVA con un autotransformador de 32A puede gestionar desequilibrios de carga de hasta 38,5A en un ramal, siempre que el otro ramal no supere los 3,5A. Esta solución es preferible cuando se prevén desequilibrios de carga significativos.
«
