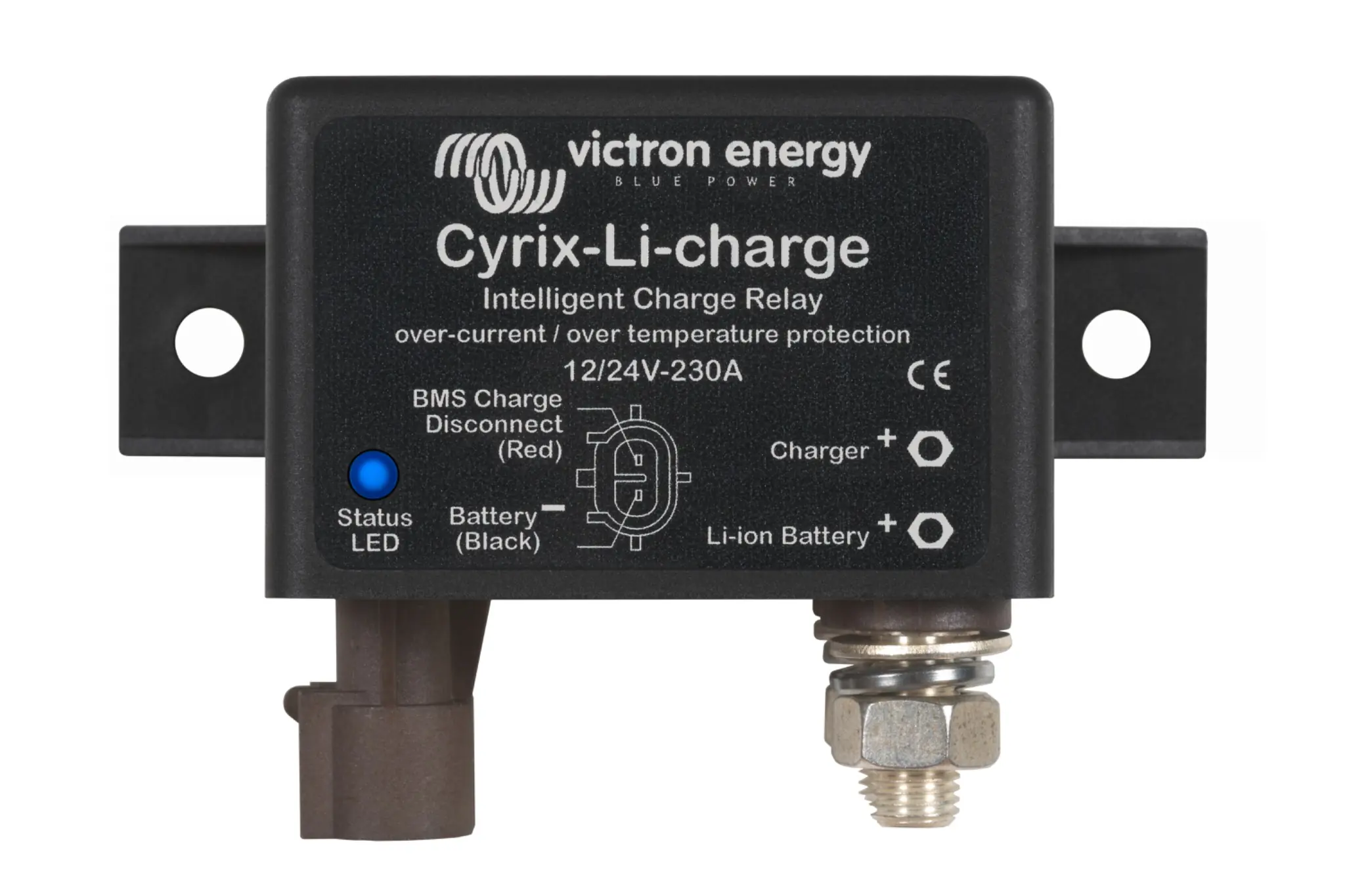

Combinador de baterías inteligente Cyrix-Li-ct 12/24V-230A

Combinador de batería para sistemas de 12 V y 24 V

Este combinador inteligente permite conectar en paralelo una batería de arranque de plomo-ácido y una batería LiFePO4 bajo condiciones controladas. Está concebido como una interfaz de conmutación para sistemas en los que las salidas del VE.Bus BMS no pueden controlar directamente los equipos conectados. Admite sistemas de 12 V o 24 V y ofrece una corriente continua y una capacidad de corte de 230 A. La conexión principal se realiza mediante pernos M8. El equipo incorpora protección IP54 y tiene unas dimensiones nominales de 65 × 100 × 50 mm, con un peso de 0,27 kg.

Control mediante VE.Bus BMS

El relé se conecta cuando la salida Charge Disconnect del VE.Bus BMS está activa y detecta al menos 13,4 V en un sistema de 12 V o 26,8 V en uno de 24 V en uno de los terminales de potencia. Se desconecta inmediatamente cuando la señal de control queda flotante, cuando se indica una sobretensión o sobretemperatura de celda, o cuando la tensión baja de 13,2 V en sistemas de 12 V o de 26,4 V en sistemas de 24 V.

Funciones adicionales

• Start Assist: un pulso negativo breve cierra el relé durante 30 segundos.
• Protección frente a transitorios: incorpora supresión de transitorios para limitar el pico de tensión que puede producirse durante una desconexión repentina.
• Indicación de estado: la familia incorpora indicación LED de los estados de funcionamiento y alarma.
• Cable de control: incluye un cable de control de 1 m.

Preguntas frecuentes

¿En qué tensión puede utilizarse?

Está destinado a sistemas de 12 V o 24 V.

¿Qué baterías puede conectar?

La variante está concebida para conectar una batería de arranque de plomo-ácido y una batería LiFePO4 bajo el control del VE.Bus BMS.
