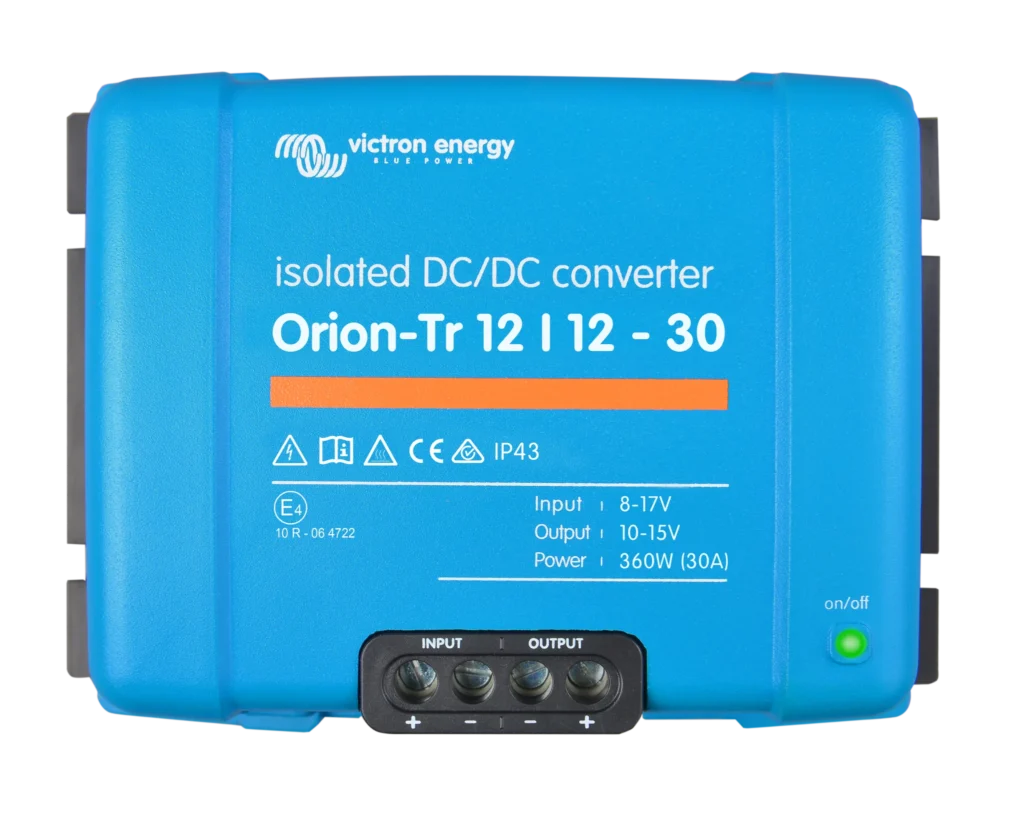

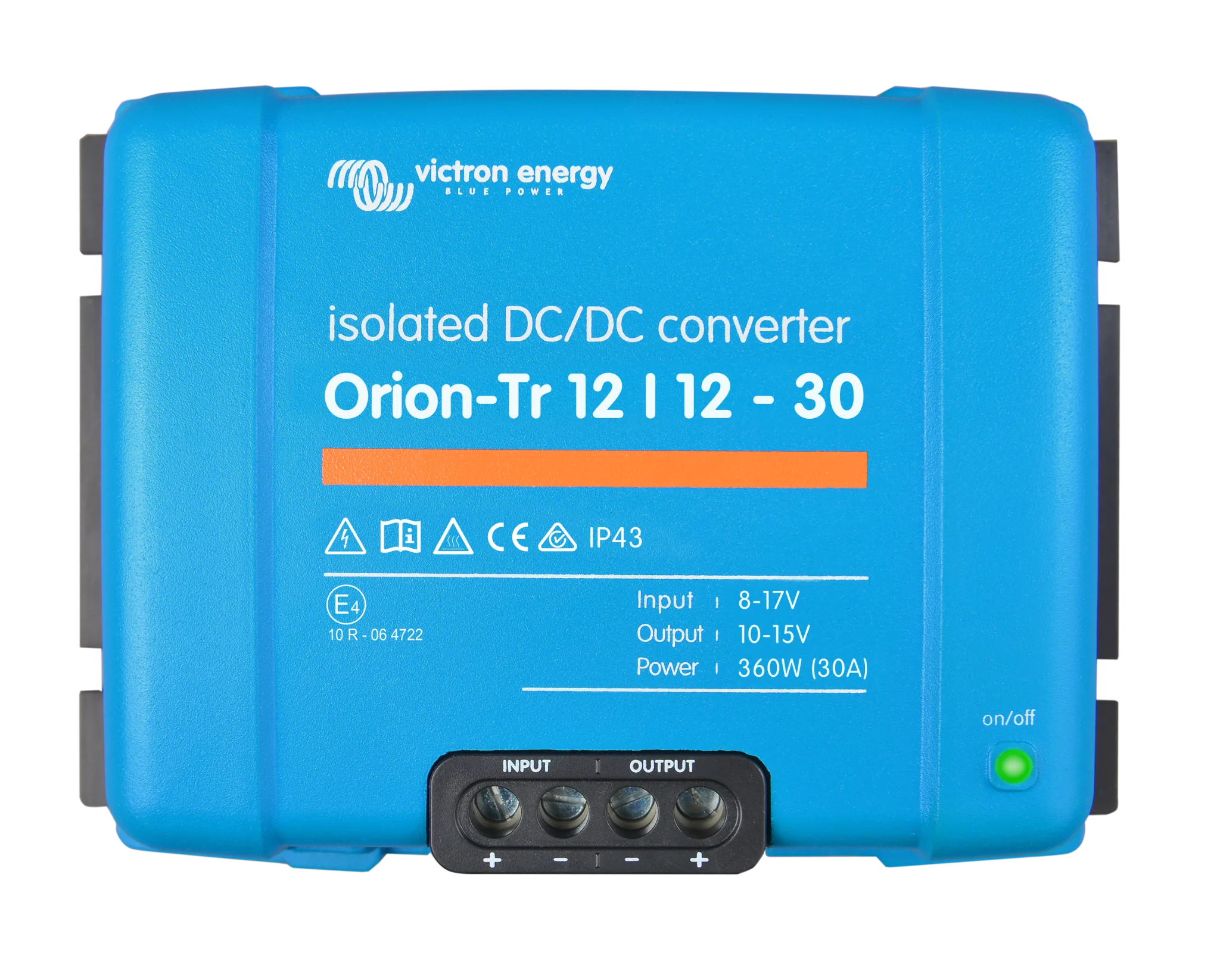

Convertidor Orion-Tr 12/12-30A (360W) DC-DC aislado

El Convertidor Orion-Tr 12/12-30A (360W) es un convertidor DC-DC aislado para alimentar cargas de corriente continua desde una entrada de 8 a 17 V CC. Proporciona una salida nominal de 12,2 V CC, regulada y ajustable entre 10 y 15 V, por lo que permite adaptar la tensión dentro de ese margen según las necesidades de la instalación.

Capacidad y regulación de salida

La variante entrega 30 A de corriente continua a la tensión nominal y a 40 °C. Su potencia continua es de 360 W a 40 °C y de 430 W a 25 °C. Esta diferencia debe tenerse en cuenta al dimensionar la instalación: por encima de 40 °C, la potencia se reduce un 3 % por cada grado adicional. Puede proporcionar hasta 40 A durante 10 segundos, mientras que la corriente de cortocircuito indicada es de 60 A. Son valores distintos de la corriente continua de 30 A y no deben utilizarse como referencia equivalente para el funcionamiento sostenido. La eficiencia declarada es del 87 %.

Aislamiento y control remoto

El aislamiento galvánico de 200 V entre entrada, salida y carcasa permite separar eléctricamente ambos lados del convertidor. La unidad incorpora un terminal de encendido y apagado remoto accionable mediante una señal o un interruptor de baja potencia. El consumo de entrada sin carga es inferior a 80 mA. Cuando se desactiva mediante el puerto remoto, el consumo es inferior a 200 µA, un dato útil cuando se quiere limitar el consumo del sistema mientras el convertidor permanece instalado.

Instalación y condiciones de funcionamiento

La conexión de corriente continua se realiza mediante bornes de tornillo para cables de hasta 16 mm², equivalente a AWG6. El modelo incluye un fusible de entrada no reemplazable, condición indicada para las variantes con entrada de 12 V. El equipo es resistente a cortocircuitos y admite conexión en paralelo para aumentar la capacidad de salida. También incorpora protección térmica mediante reducción de la corriente de salida cuando aumenta la temperatura ambiente. Su rango de trabajo es de −20 a +55 °C y admite hasta un 95 % de humedad sin condensación. El grado de protección IP43 está condicionado a instalar el convertidor con los bornes orientados hacia abajo. La orientación de montaje forma parte, por tanto, de la elección de ubicación del equipo.

Qué comprobar antes de comprar

La fuente debe mantenerse dentro del rango de entrada de 8 a 17 V CC. También conviene comprobar que la carga necesita una salida comprendida entre 10 y 15 V y dimensionar el sistema tomando como referencia los 30 A continuos, especialmente cuando la temperatura de funcionamiento pueda superar los 40 °C. Este convertidor está concebido para alimentar cargas de corriente continua y no como cargador de baterías. La posibilidad de conexión en paralelo y el control remoto deben valorarse junto con la configuración concreta de la instalación.

Preguntas frecuentes

¿Qué tensión de salida ofrece?

La salida nominal es de 12,2 V CC y puede ajustarse entre 10 y 15 V.

¿Cuál es la corriente continua de salida?

La corriente continua es de 30 A a la tensión nominal y a 40 °C. El equipo puede alcanzar 40 A durante 10 segundos, pero ese valor temporal no sustituye al dimensionamiento continuo de 30 A.

¿La entrada y la salida están aisladas?

Sí. El aislamiento galvánico especificado es de 200 V entre la entrada, la salida y la carcasa.

¿Dispone de encendido y apagado remoto?

Sí. Incorpora un terminal remoto que puede accionarse mediante una señal o un interruptor de baja potencia.

¿Puede utilizarse como cargador de baterías?

No. Esta familia está concebida para alimentar cargas de corriente continua, no como cargador de baterías.
