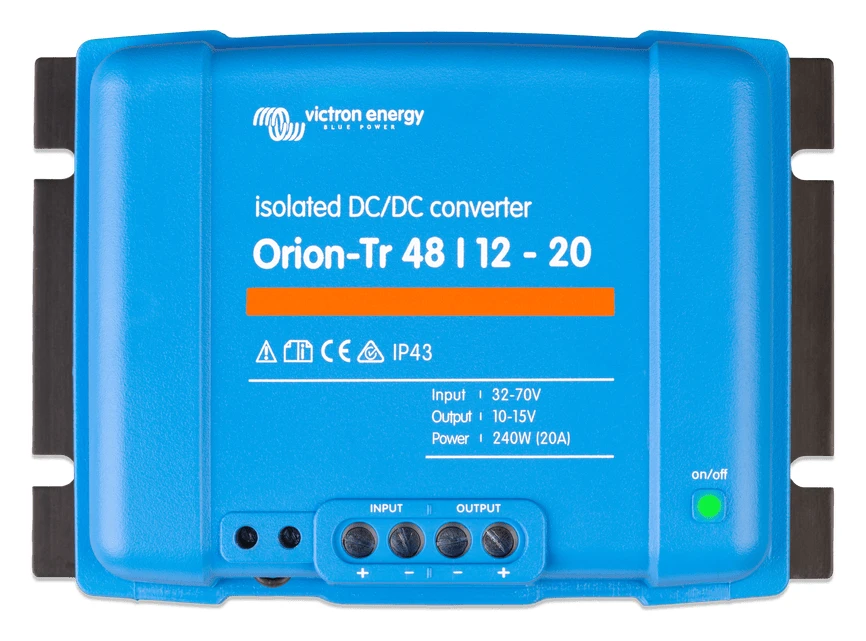

Convertidor Victron Orion-Tr 48/12-20A (240W) DC – DC aislado

Conversión CC-CC aislada de 48 V a 12 V

El Victron Energy Orion-Tr 48/12-20 aislado convierte una tensión de entrada de 32-70 V en una salida regulada y ajustable para alimentar cargas de baja tensión. La variante ofrece una salida nominal de 12,2 V, ajustable entre 10 y 15 V, con una corriente continua de 20 A a 40 °C. El aislamiento galvánico de 200 V entre entrada, salida y carcasa permite separar eléctricamente ambos circuitos. La potencia continua es de 280 W a 25 °C y 240 W a 40 °C, por lo que la potencia disponible depende de la temperatura de funcionamiento.

Control y protección

• Terminal de encendido y apagado remoto mediante un interruptor de baja potencia.
• Protección frente a cortocircuitos.
• Posibilidad de conexión en paralelo para aumentar la corriente de salida.
• Desconexión por subtensión a 28 V y reinicio a 30 V.
• Reducción de la corriente de salida cuando la temperatura ambiente es elevada.

Instalación y condiciones de funcionamiento

La conexión de corriente continua se realiza mediante bornes de tornillo y admite conductores de hasta 16 mm² o AWG6. El rango general de funcionamiento es de -20 a +55 °C. Por encima de 40 °C, la potencia se reduce un 3 % por cada grado adicional. La protección IP43 se obtiene cuando el convertidor se instala con los bornes de tornillo orientados hacia abajo.

Uso previsto y limitación importante

Este equipo está diseñado para alimentar consumos eléctricos desde una fuente de mayor tensión. No está diseñado para cargar baterías; para esa función, Victron recomienda considerar un modelo Orion-Tr Smart.

Preguntas frecuentes

¿Cuál es el rango de entrada del Orion-Tr 48/12-20?

El rango de tensión de entrada es de 32 a 70 V.

¿Qué tensión entrega?

La tensión nominal de salida es de 12,2 V y puede ajustarse entre 10 y 15 V, con una tolerancia de ±0,2 V.

¿Los 240 W son la potencia máxima?

La potencia continua es de 240 W a 40 °C y de 280 W a 25 °C. La temperatura afecta a la potencia disponible.

¿Puede utilizarse como cargador de baterías?

No. El Orion-Tr 48/12-20 es un convertidor para alimentar cargas y no está diseñado para cargar baterías.

¿Puede conectarse en paralelo?

Sí. Admite conexión en paralelo para aumentar la corriente de salida.
