Desempenho e aplicações previstas

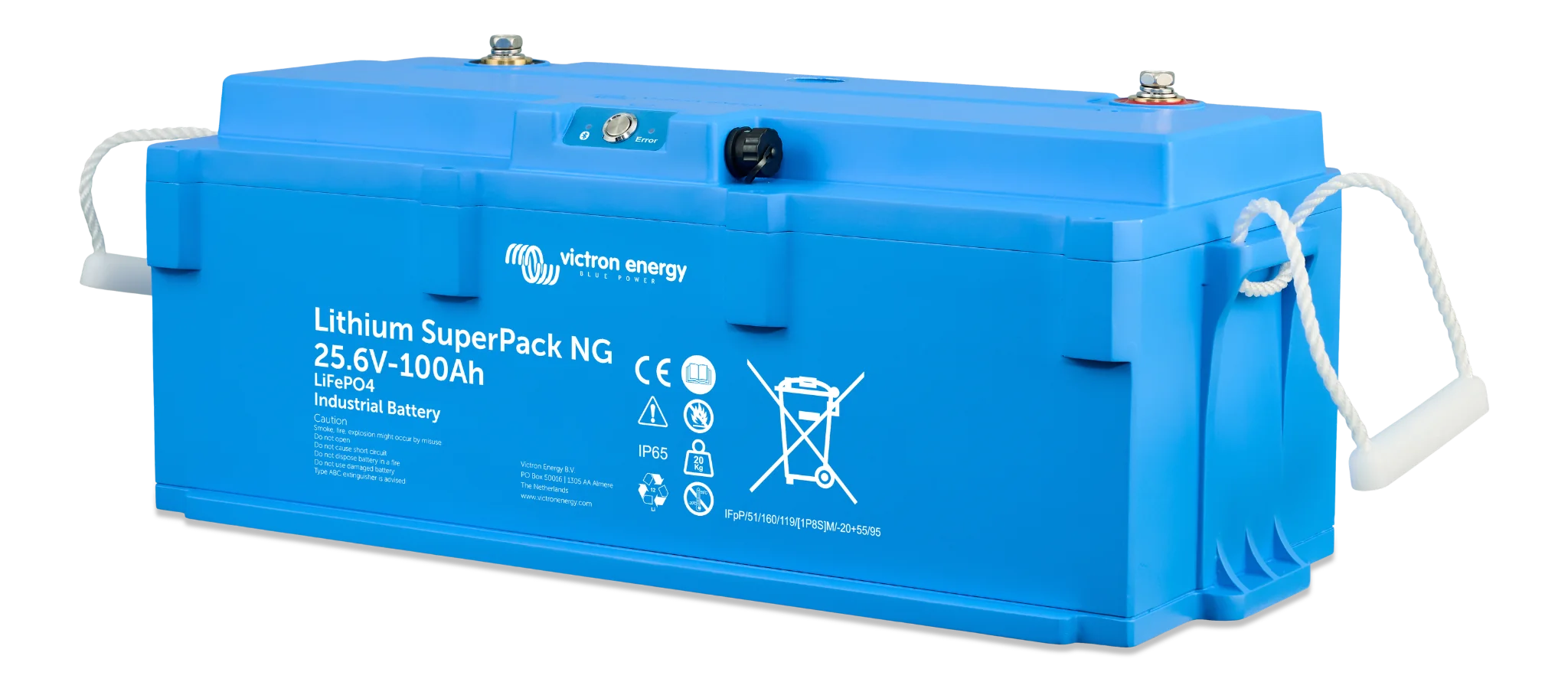

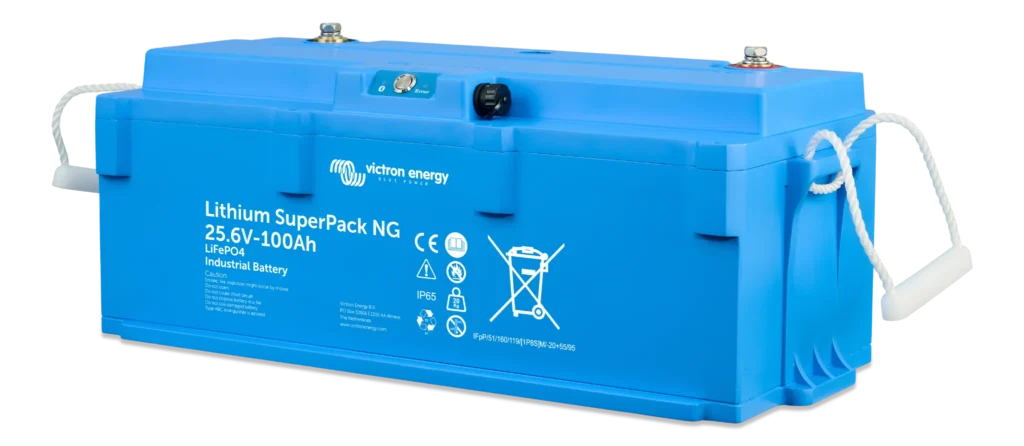

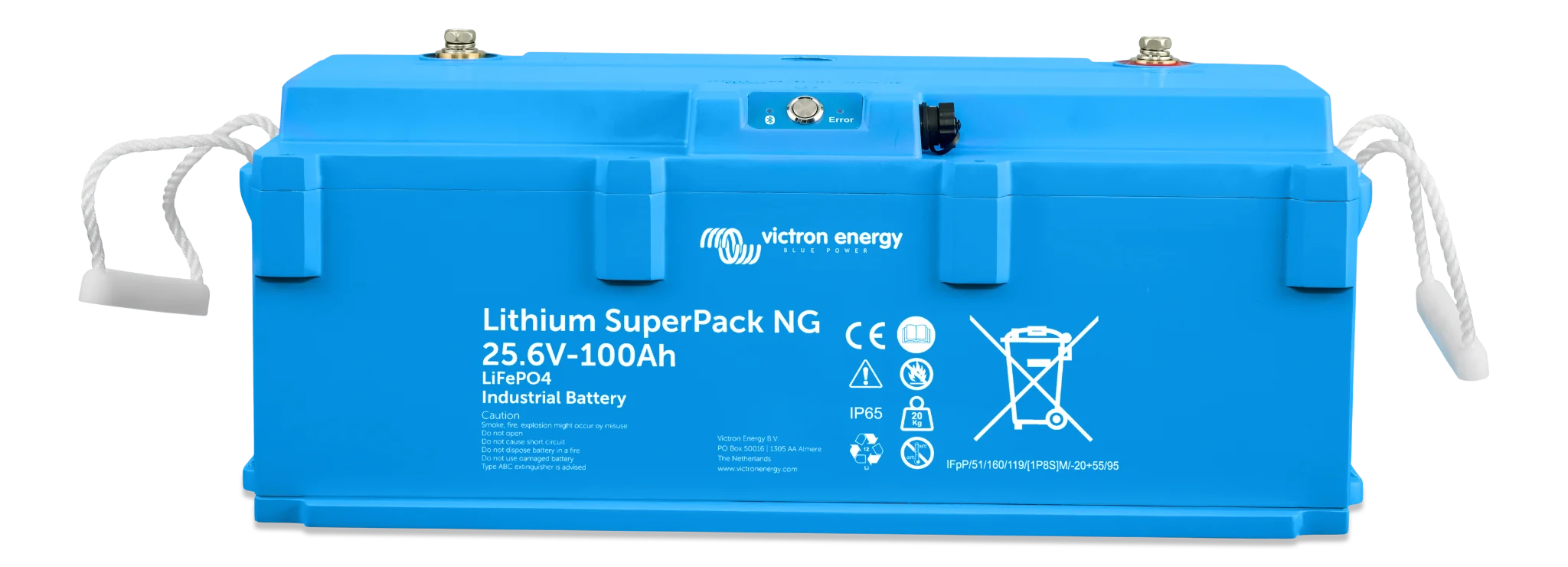

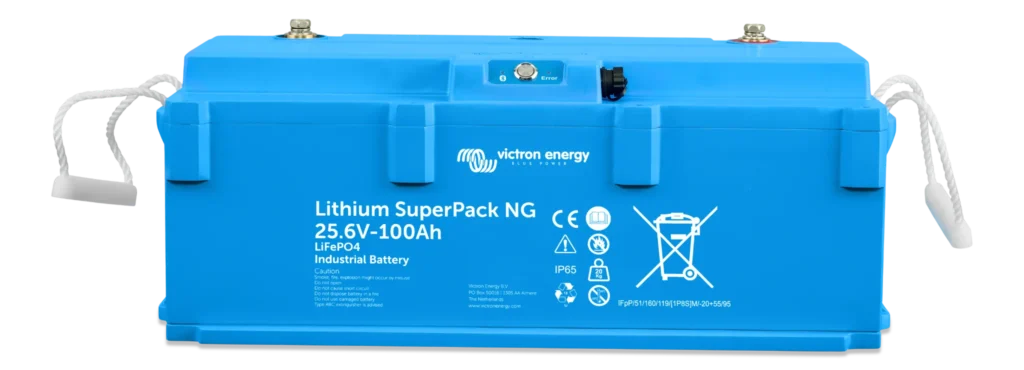

Esta bateria de fosfato de ferro-lítio foi concebida para substituir baterias de chumbo-ácido em aplicações portáteis, náuticas, industriais, veículos recreativos e sistemas isolados. Os seus 2,56 kWh nominais a 25 °C permitem conceber uma solução compacta para instalações de 24 V nas quais seja necessário armazenamento eletroquímico com gestão eletrónica integrada.
A escolha deve basear-se em três dados: a tensão nominal do sistema, a energia que se pretende armazenar e a corrente real exigida pelas cargas. A capacidade de 100 Ah descreve a capacidade nominal desta variante; a potência disponível depende também da corrente contínua admissível e do dimensionamento global da instalação.
O rendimento energético declarado para um ciclo completo é de 93 %. A vida útil declarada, a 25 °C e com uma capacidade restante mínima de 80 %, é de 2500 ciclos a 80 % de profundidade de descarga, 3000 ciclos a 70 % e 5000 ciclos a 50 %.
BMS integrado, controlo e funcionamento
O sistema incorpora um BMS integrado com equilíbrio das células, proteção e monitorização. Esta arquitetura supervisiona o funcionamento interno da bateria e centraliza as funções de gestão previstas para a gama SuperPack NG. Dispõe também de um botão físico de ligar e desligar e de indicadores LED de estado.
A comunicação Bluetooth permite configurar, monitorizar e atualizar o firmware através de VictronConnect. Esta ligação facilita a consulta do estado da bateria e o acesso às funções de gestão compatíveis com o sistema, sem substituir a necessidade de dimensionar corretamente os elementos elétricos externos.
A bateria inclui um sinal de realimentação externo EFS configurável. Pode ser utilizado para uma proteção redundante ou para ativar um sinal de arranque do carregador, consoante o projeto da instalação. O BMS interno não deve ser interpretado como motivo para eliminar automaticamente as proteções externas exigidas pelo sistema.
Autocalecimento e utilização em ambientes frios
A função de autocalecimento interno tem uma potência máxima de 130 W. Quando a temperatura das células impede o carregamento seguro, o carregamento é suspenso abaixo de 0 °C e o sistema utiliza o autocalecimento para elevar a temperatura das células. O carregamento pode ser retomado automaticamente quando estas atingem uma temperatura segura.
A bateria pode funcionar em carregamento e descarga entre -30 °C e 60 °C, com a particularidade de o carregamento ficar suspenso abaixo de 0 °C enquanto o aquecimento interno está ativo. Por isso, em instalações expostas ao frio, convém prever o comportamento da fonte de carregamento e do sistema durante o período de aquecimento.
Para armazenamento, o intervalo recomendado é de 10 °C a 35 °C. Pode ser armazenada num intervalo alargado de -40 °C a 65 °C, embora as condições extremas possam reduzir o desempenho. A 25 °C, o tempo máximo de armazenamento é de um ano com um estado de carga inicial superior a 50 %.
Limites elétricos para selecionar o sistema
A corrente de descarga contínua recomendada é de 50 A. A corrente máxima de descarga contínua é de 200 A; acima desse limite, a proteção é ativada num máximo de 10 segundos. Este valor não deve ser utilizado como corrente de funcionamento recomendada nem confundido com uma corrente de pico.
Durante o carregamento, a corrente recomendada é de 30 A e a máxima contínua de 100 A. A tensão de carregamento recomendada é de 28 V, com uma tensão de flutuação de 27 V e um intervalo de tensão de carregamento de 27 a 28,4 V. A tensão de fim de descarga é de 22,4 V.
Estes valores servem para verificar a adequação do carregador e do equipamento ligado. A cablagem, os dispositivos de proteção e os restantes componentes devem ser selecionados de acordo com a corrente real da instalação; os limites da bateria não substituem o cálculo completo do sistema.
Ligação em paralelo e compatibilidade da instalação
A gama Lithium SuperPack NG permite a ligação em paralelo para aumentar a energia disponível. Esta configuração pode ser adequada quando uma única bateria não fornece a capacidade energética necessária, desde que o conjunto e a instalação respeitem a corrente máxima admissível do sistema.
A ligação em paralelo não autoriza a ultrapassar os limites de corrente da bateria nem os dos restantes componentes. O aumento da energia disponível e a potência que o sistema pode fornecer são aspetos distintos: a potência fica condicionada pelas correntes máximas do conjunto, pela cablagem e pelas proteções.
A ligação em série não é permitida. Por conseguinte, esta variante deve ser selecionada para sistemas cuja arquitetura seja compatível com uma bateria nominal de 25,6 V, e não para criar bancos de tensão superior através da ligação em série de unidades.
Montagem, ambiente e ligações
As dimensões do corpo são de 466 × 198 × 173 mm. Devem ser acrescentados 15 mm de altura para os parafusos dos terminais. O peso é de 20,5 kg, um dado relevante para o suporte mecânico, o manuseamento e a localização definitiva.
A montagem é permitida na posição vertical ou sobre o lado comprido, sempre com apoio horizontal plano. A caixa tem um grau de proteção IP65: resiste a salpicos, mas não é adequada para imersão. O ambiente de funcionamento deve manter uma humidade inferior a 90 % de humidade relativa e sem condensação.
As ligações de potência utilizam insertos roscados M8 fêmea de 20 mm. A instalação deve deixar espaço suficiente para os terminais, respeitar a orientação permitida e proporcionar um apoio estável. A proteção IP65 não elimina a necessidade de evitar condensação, acumulação de água ou exposição a imersão.
Manuseamento, transporte e enquadramento regulamentar
A bateria está classificada para transporte como UN3480, classe 9, grupo de embalagem II e foi ensaiada de acordo com a norma UN38.3. Esta classificação deve ser tida em conta no manuseamento e no planeamento logístico de uma bateria de lítio.
A declaração UE associa esta referência à legislação europeia relativa às baterias, REACH, RoHS e RED. Estas referências regulamentares fazem parte do enquadramento aplicável ao produto e não substituem as instruções de montagem, utilização e proteção da instalação.
Antes de integrar a bateria num sistema, devem ser verificadas a tensão de funcionamento, as correntes de carregamento e descarga, a possibilidade de ligação em paralelo, a orientação de montagem e a configuração do sinal EFS. A bateria deve ser mantida protegida contra a imersão e funcionar dentro das condições ambientais indicadas.
Perguntas frequentes
Que capacidade e energia tem esta bateria?
A capacidade nominal é de 100 Ah a 25 °C e a energia nominal é de 2560 Wh, equivalentes a 2,56 kWh. A tensão nominal é de 25,6 V.
É possível ligar esta bateria em série?
Não. A ligação em série não é permitida para esta gama. Permite, contudo, a ligação em paralelo para aumentar a energia disponível, respeitando sempre a corrente máxima do sistema.
Como funciona com temperaturas abaixo de zero?
Abaixo de 0 °C, o carregamento é suspenso enquanto o autocalentamento interno eleva a temperatura das células. A potência máxima de autocalentamento é de 130 W e o carregamento pode ser retomado automaticamente quando as células atingem uma temperatura segura. A descarga pode funcionar dentro do intervalo de -30 °C a 60 °C.
Que corrente de carregamento deve ser utilizada?
A corrente de carregamento recomendada é de 30 A e a corrente máxima de carregamento contínuo é de 100 A. A tensão de carregamento recomendada é de 28 V, com um intervalo de 27 a 28,4 V e uma tensão de flutuação de 27 V.
Que corrente pode fornecer continuamente?
A corrente de descarga contínua recomendada é de 50 A. A corrente máxima de descarga contínua é de 200 A; acima desse limite, a proteção é ativada num máximo de 10 segundos. A conceção da instalação deve considerar também a cablagem, as proteções e os equipamentos ligados.
A bateria necessita de um sistema de gestão externo?
A bateria integra um BMS com equilíbrio das células, proteção e monitorização. Além disso, dispõe de um sinal EFS configurável para proteção redundante ou para ativar um sinal de arranque do carregador. A conceção final deve manter as proteções externas exigidas pela instalação; o BMS interno não elimina automaticamente essa necessidade.
