Capacidade LiFePO₄ para sistemas de 12 V

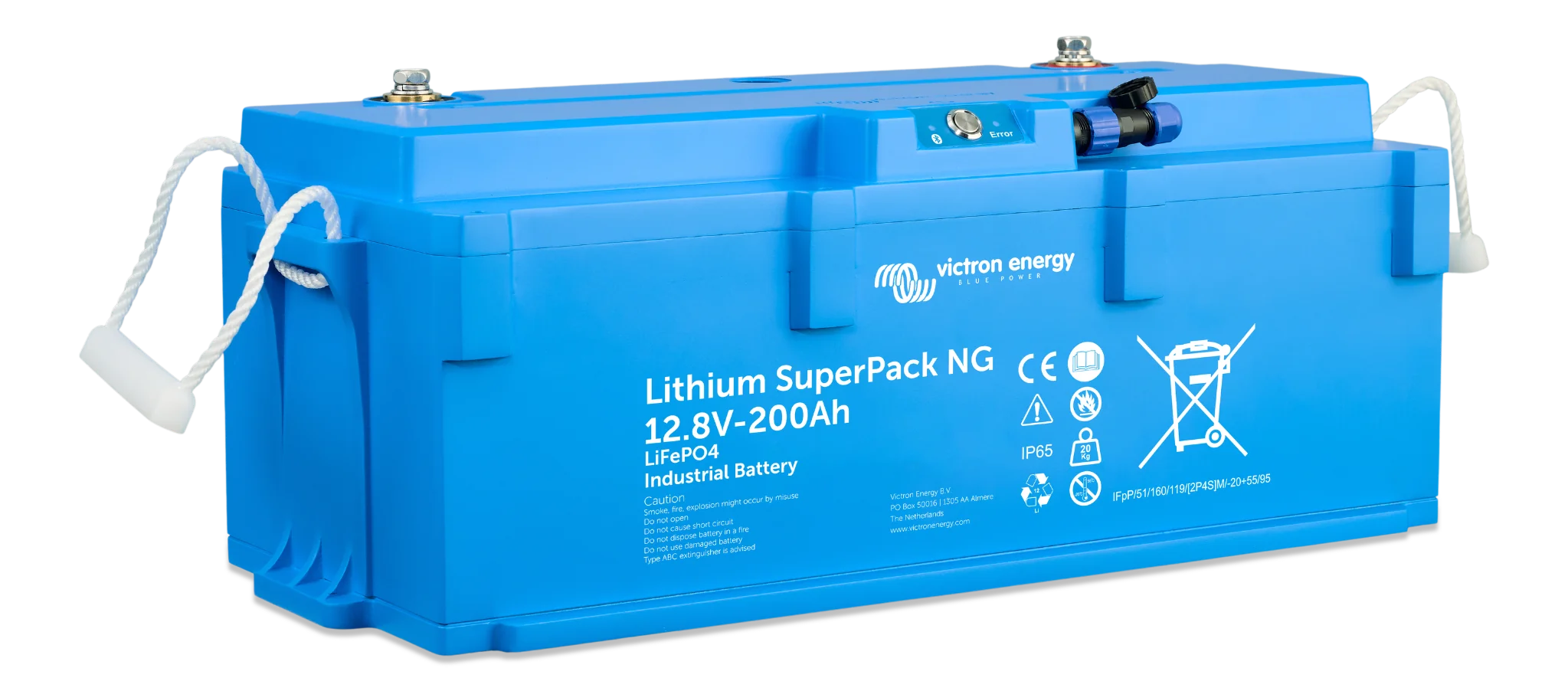

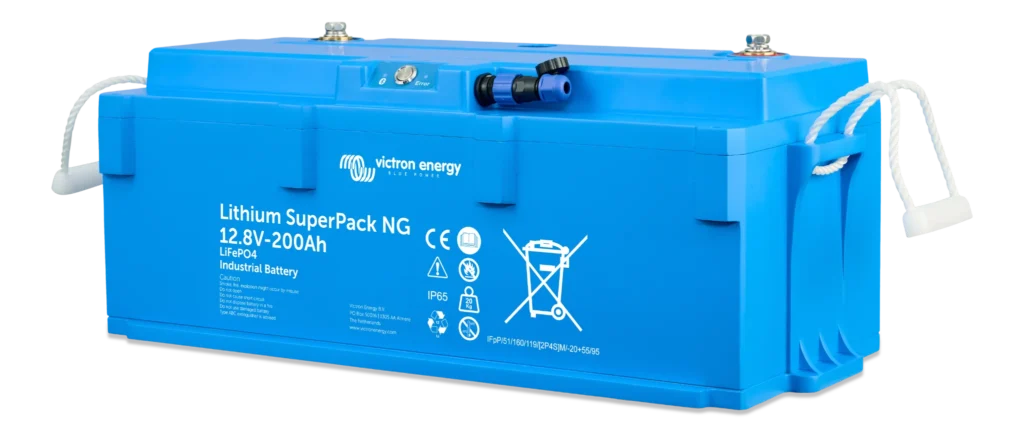

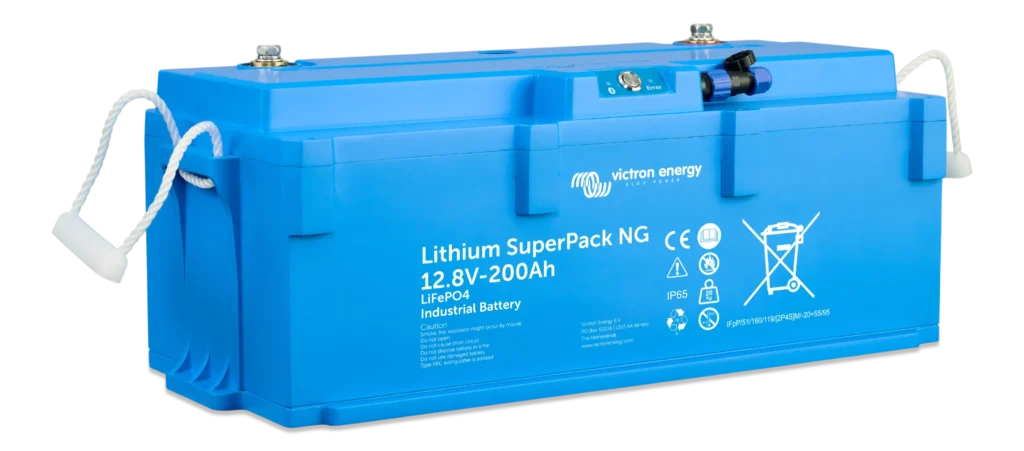

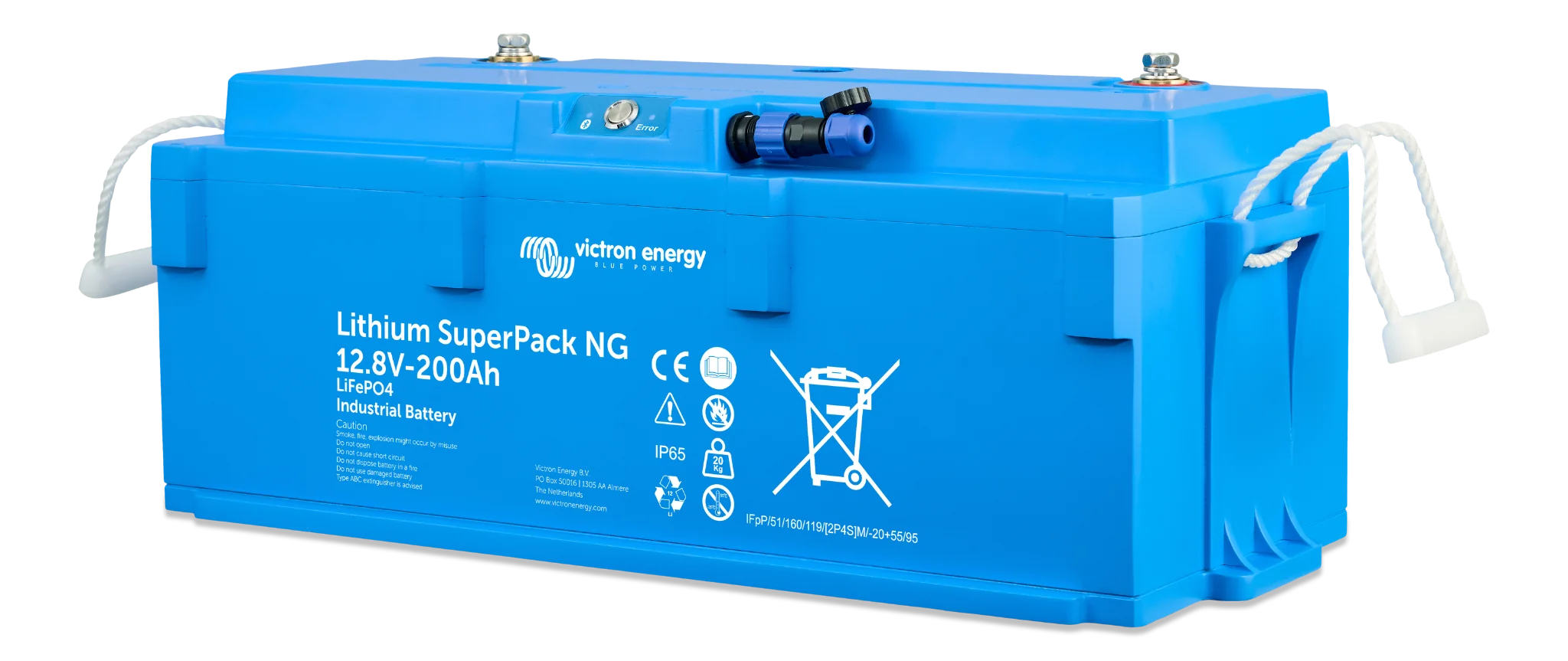

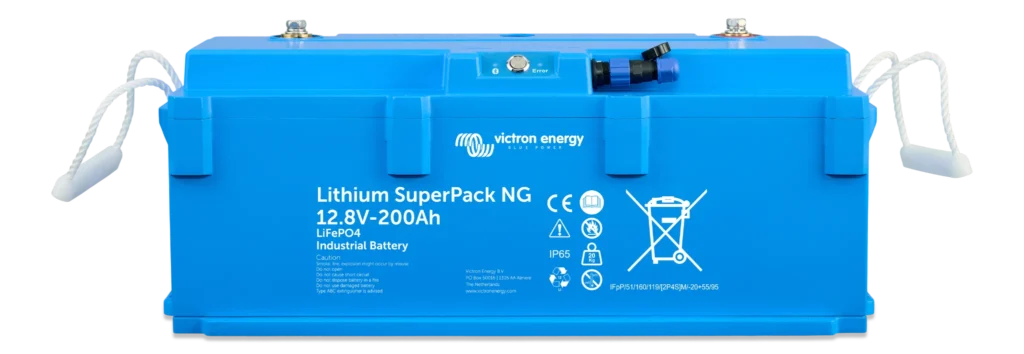

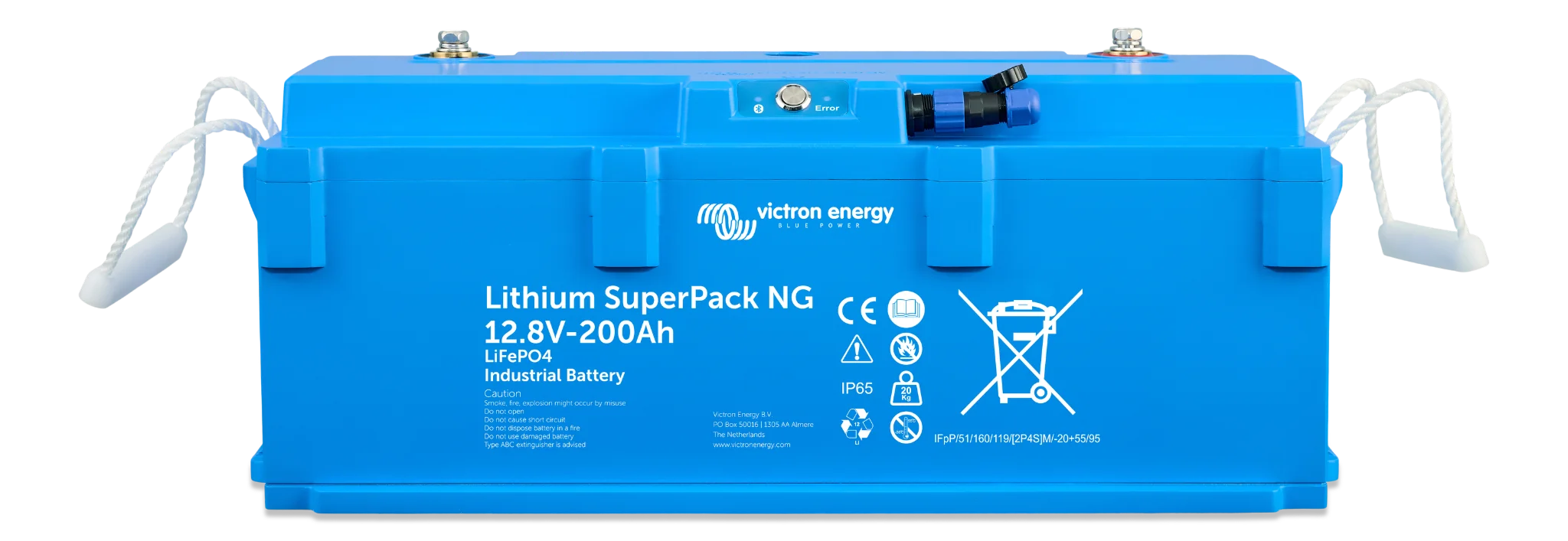

A Victron Energy Lithium SuperPack NG oferece uma tensão nominal de 12,8 V, uma capacidade de 200 Ah e uma energia nominal de 2560 Wh a 25 °C. A sua química de fosfato de ferro-lítio permite considerá-la como alternativa a uma bateria de chumbo-ácido quando o sistema de carregamento está preparado para os requisitos de uma bateria de lítio.
A capacidade de 200 Ah destina-se a instalações que necessitam de uma reserva energética considerável num sistema de 12 V. A escolha deve ser feita em conjunto com o consumo previsto, a corrente de descarga, o espaço disponível e a capacidade dos equipamentos de carregamento e proteção.
A durabilidade declarada a 25 °C e com uma capacidade restante igual ou superior a 80 % é de 2500 ciclos a 80 % de profundidade de descarga, 3000 ciclos a 70 % e 5000 ciclos a 50 %, nas condições de ensaio correspondentes.
BMS integrado, monitorização e proteções
O sistema de gestão da bateria integrado inclui o equilíbrio das células, a monitorização e as proteções operacionais. Monitoriza condições como sobretensão, subtensão, sobretemperatura, baixa temperatura e sobrecorrente, e pode atuar sobre o funcionamento do carregamento ou da descarga quando é atingida uma condição protegida.
A bateria dispõe ainda de proteção de hardware contra curto-circuitos acima de 800 A. A corrente de descarga contínua recomendada é de 100 A; o limite máximo de descarga contínua é de 400 A e, acima desse limite, a proteção é ativada no máximo em 10 segundos.
A proteção integrada não substitui, por si só, o projeto elétrico da instalação. A cablagem, os dispositivos de corte, os fusíveis e as proteções externas devem ser dimensionados de acordo com a corrente admissível e com a capacidade segura de interrupção do sistema. O sinal EFS permite configurar funções externas de corte ou ativação do carregamento.
Controlo através da VictronConnect e funcionamento em ambiente frio
A ligação Bluetooth permite monitorizar e configurar a bateria através da VictronConnect, bem como atualizar o respetivo firmware. O botão de ligar e desligar e os indicadores LED facilitam a interação local e apresentam estados relacionados com a conectividade, avisos, alarmes e atualização do firmware.
O sistema interno de autoaquecimento atinge uma potência máxima de 130 W e destina-se a facilitar o carregamento em ambientes frios. Abaixo de 0 °C, o carregamento permanece suspenso enquanto as células não atingirem uma temperatura segura; por conseguinte, poder descarregar num ambiente frio não equivale a poder iniciar imediatamente o carregamento nessas condições.
O intervalo de funcionamento declarado para carregamento e descarga é de -30 °C a 60 °C. O comportamento do carregamento abaixo de zero deve ser considerado ao dimensionar uma instalação exposta a baixas temperaturas e ao definir a respetiva estratégia de carregamento.
Carregamento, descarga e expansão do sistema
A configuração de carregamento recomendada utiliza 14 V, com uma tensão de flutuação de 13,5 V e um intervalo de tensão de carregamento de 13,5 a 14,2 V. A corrente de carregamento recomendada é de 60 A e a corrente máxima de carregamento contínuo é de 200 A. O sistema de carregamento deve poder funcionar com estes parâmetros antes de substituir uma bateria de chumbo-ácido.
A tensão final de descarga é de 11,2 V. Para preservar o funcionamento do conjunto, devem também ser respeitadas a corrente de descarga recomendada, a secção dos condutores e a capacidade dos elementos de proteção e corte.
É possível ligar baterias em paralelo para aumentar a capacidade energética, desde que a corrente total respeite o limite seguro do sistema. A ligação em série não é permitida, pelo que esta bateria não deve ser utilizada para formar bancos de tensão mais elevada através dessa configuração.
Montagem, ligações e compatibilidade
As dimensões nominais são 466 × 198 × 173 mm e o peso é de 20,5 kg. Ao definir o compartimento, deve ser reservada altura adicional para os parafusos dos terminais e espaço suficiente para efetuar as ligações sem forçar os condutores.
Pode ser montada na posição vertical ou sobre o lado mais comprido, sempre com apoio horizontal plano. As ligações elétricas utilizam insertos roscados fêmea M8. A posição de montagem e o acesso aos terminais devem ser definidos antes de fixar a bateria.
O formato permite considerar a substituição de uma bateria de chumbo-ácido, mas não constitui uma instalação universal. Antes da montagem, é necessário verificar a compatibilidade do carregador e das fontes de carregamento com os valores de uma bateria LiFePO₄, bem como a cablagem, os fusíveis, as proteções, os dispositivos de corte e a corrente admissível de cada elemento.
Ambientes de utilização e limites de proteção
A família destina-se a sistemas autónomos e a aplicações portáteis, náuticas, recreativas, comerciais e industriais. A escolha depende especialmente do dimensionamento elétrico em instalações móveis, embarcações e equipamentos que combinam consumos elevados com fontes de carregamento variáveis.
A caixa oferece proteção IP65 contra poeiras e salpicos. Esta classificação não permite considerar a bateria submersível: deve ser instalada num ambiente onde fique protegida contra a imersão e onde os terminais possam permanecer corretamente ligados e protegidos.
Para transporte, a bateria está classificada como UN 3480, classe 9, e foi ensaiada de acordo com a UN 38.3. Esta classificação deve ser tida em conta ao planear o seu manuseamento e transporte.
Perguntas frequentes
Posso substituir diretamente uma bateria de chumbo-ácido por esta bateria?
O formato permite considerar a substituição, mas esta não deve ser feita como uma alteração universal. É necessário verificar se o carregador e as restantes fontes de carregamento admitem os parâmetros de uma bateria LiFePO₄: 14 V recomendados, 13,5 V de flutuação e um intervalo de carregamento de 13,5 a 14,2 V. Devem também ser verificados a cablagem, os fusíveis, as proteções, os dispositivos de corte e as correntes admissíveis.
Pode ser utilizada numa embarcação ou num ambiente sujeito a salpicos?
A proteção IP65 abrange poeiras e salpicos, pelo que pode ser considerada para aplicações náuticas se o conjunto for instalado corretamente. Não é uma bateria submersível: deve ficar protegida contra a imersão e as ligações elétricas devem ser devidamente efetuadas.
O que acontece se a bateria estiver abaixo de 0 °C?
O carregamento é suspenso enquanto as células não atingirem uma temperatura segura. O aquecimento interno, com uma potência máxima de 130 W, destina-se a facilitar o carregamento em ambientes frios. A descarga e o início do carregamento devem ser considerados separadamente no planeamento da instalação.
Posso ligar várias unidades em paralelo?
Sim, a família permite a ligação em paralelo para aumentar a capacidade energética. A corrente total deve ser mantida dentro do limite seguro do sistema e a cablagem, as proteções e os dispositivos de corte devem ser dimensionados para o banco resultante.
Posso ligar várias unidades em série para obter uma tensão mais elevada?
Não. A ligação em série não é permitida para esta família.
O que posso fazer através do VictronConnect?
A comunicação Bluetooth permite monitorizar e configurar a bateria através do VictronConnect, bem como atualizar o respetivo firmware. A bateria também inclui indicadores LED para conectividade, avisos, alarmes e atualização do firmware.
