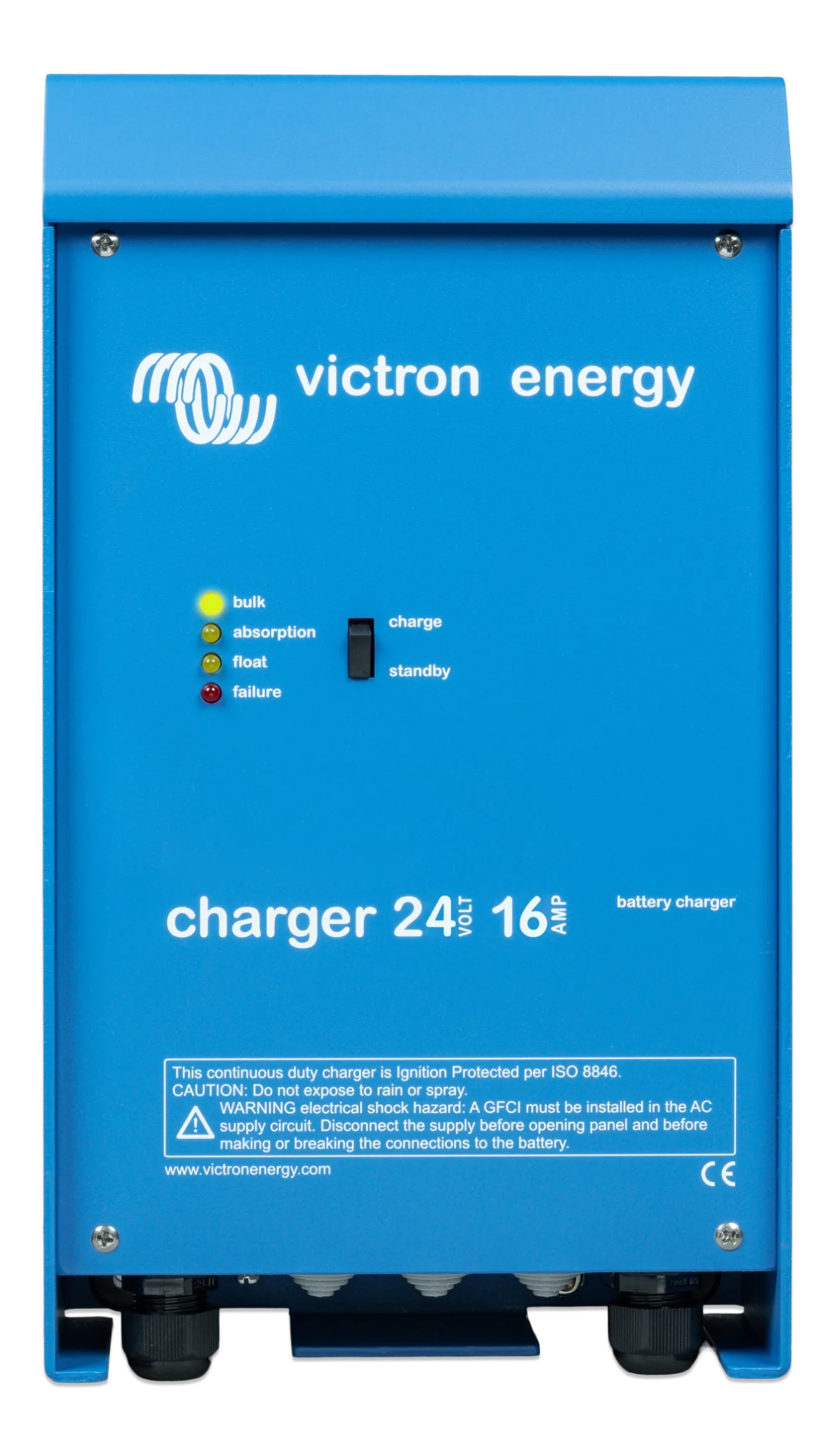

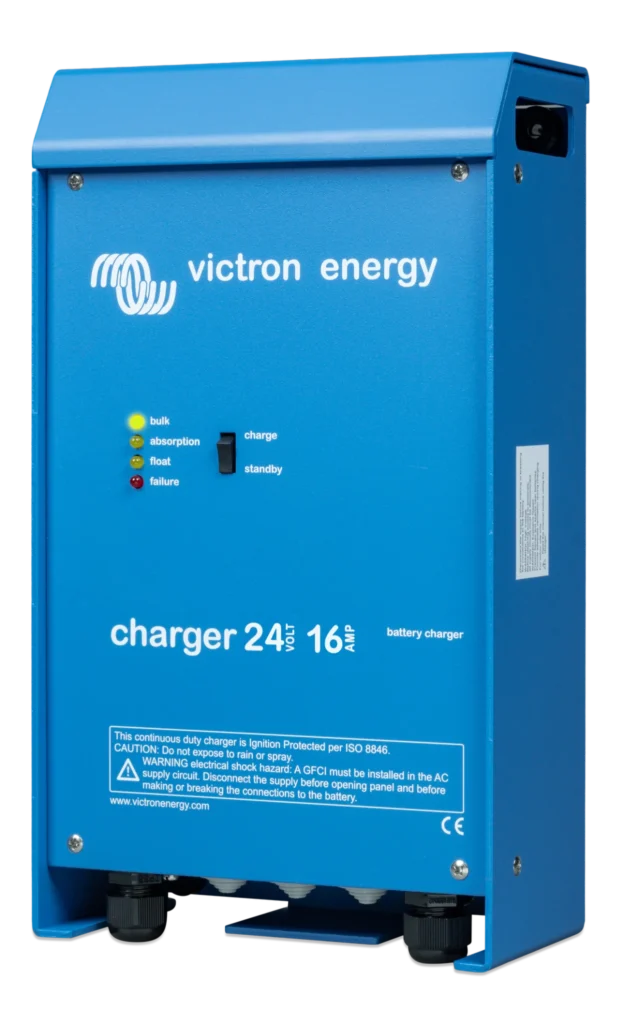

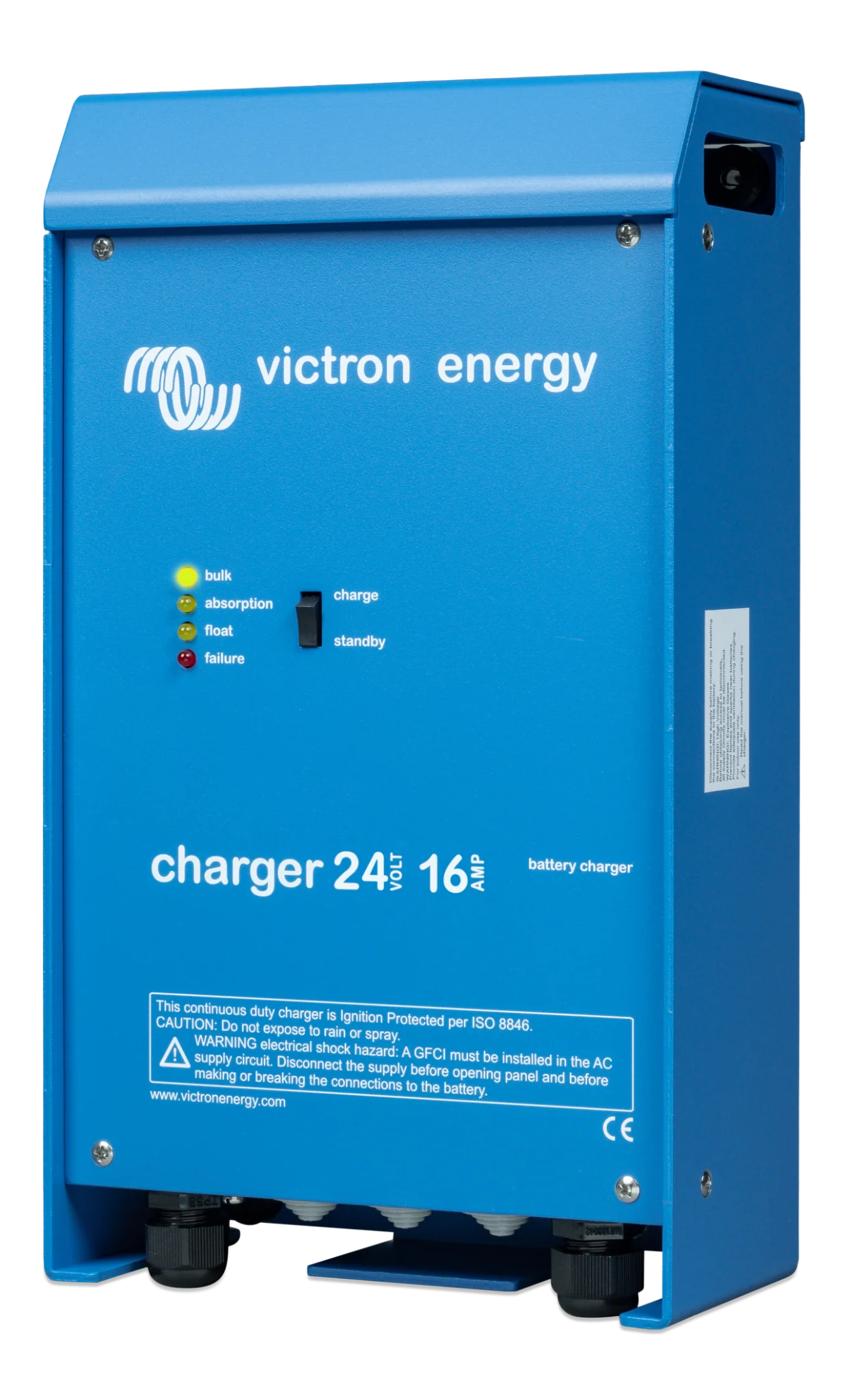

Carregador Victron Energy Phoenix 24/16 (2+1) 120-240V

Victron Energy Phoenix 24/16 (2+1) 120-240 V: Carregamento adaptativo para bancos de baterias de 24 V

O Phoenix Charger utiliza um algoritmo de carregamento autoadaptativo de quatro etapas: carga inicial, absorção, flutuação e armazenamento. O sistema de gestão do carregamento é controlado por microprocessador e pode ser configurado para diferentes tipos de bateria. A duração da absorção é ajustada automaticamente de acordo com a utilização e o nível de descarga da bateria. As tensões são de 28,8 VCC em absorção, 27,6 VCC em flutuação e 26,4 VCC em armazenamento. A capacidade de bateria recomendada é de 100-200 Ah. O modo BatterySafe limita o aumento da tensão quando é atingido o limiar de gaseificação, enquanto o modo de armazenamento reduz o envelhecimento e a manutenção durante períodos sem descarga.

Saídas e controlo da bateria

A configuração 2+1 combina duas saídas principais de 16 A e uma saída auxiliar de 4 A. A corrente nominal das saídas principais é especificada a uma temperatura ambiente de 40 °C. O sistema nominal da bateria é de 24 V. A família inclui compensação da temperatura através de um sensor de bateria e uma função de sonda de tensão para compensar as perdas na cablagem. O sensor de temperatura está incluído. O carregador também pode ser utilizado como fonte de alimentação.

Entradas, ligações e construção

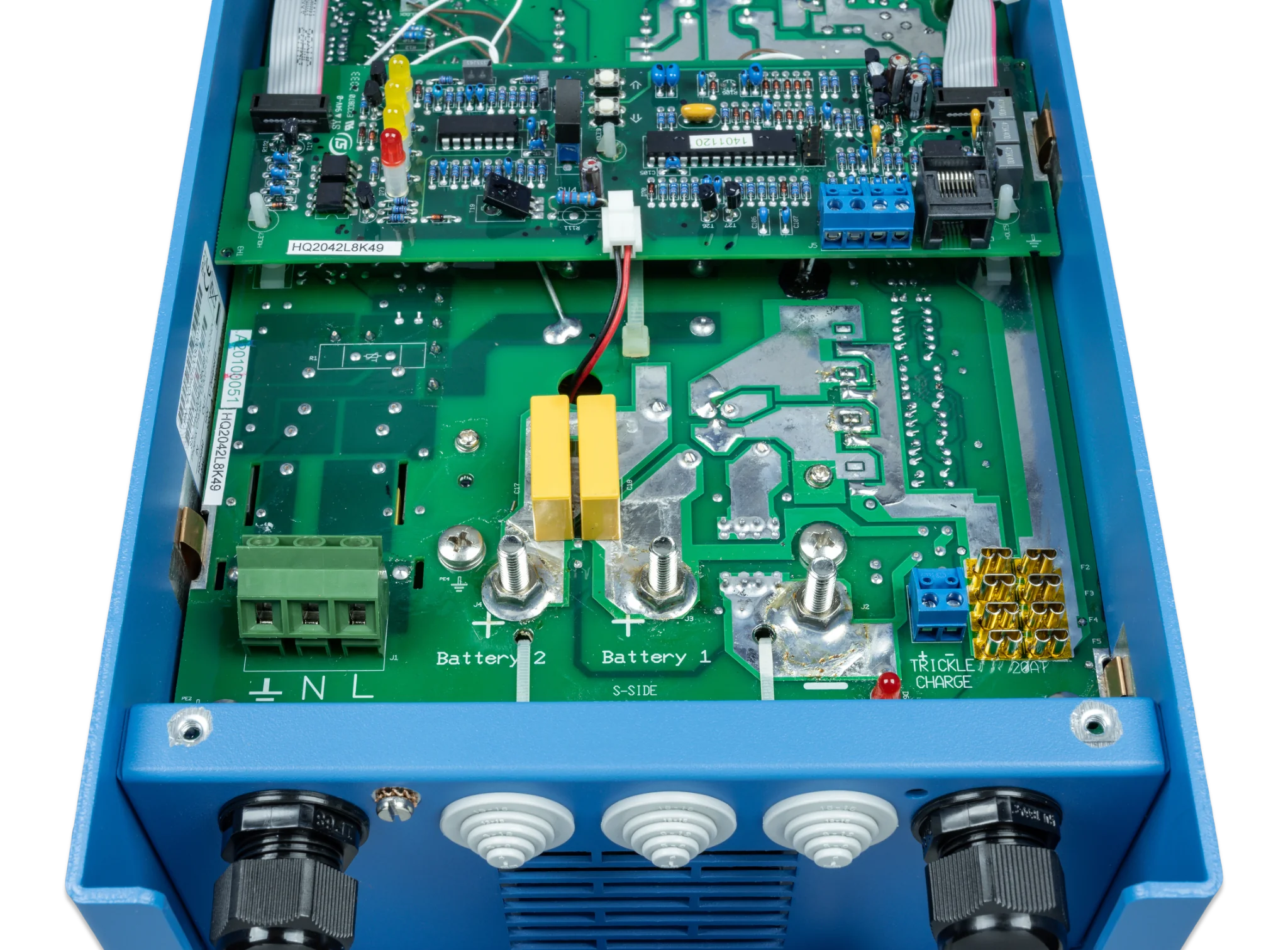

Suporta alimentação de 90-265 VCA ou 90-400 VCC. A frequência de entrada de CA é de 45-65 Hz e o fator de potência é 1. A ligação da bateria é efetuada através de parafusos M6 e a ligação de CA através de terminais para 4 mm². A caixa é de alumínio, na cor azul RAL 5012. As dimensões são 350 × 200 × 108 mm, por ordem altura × largura × profundidade, e o peso é de 3,8 kg. A ventilação é forçada e autorregulada. O grau de proteção é IP21 e a humidade máxima é de 95 %.

Configuração, comunicação e proteções

O Phoenix Charger dispõe de uma interface de dados RS-485 e permite configurar parâmetros através de VEConfigure com a interface adequada. Integra proteções contra curto-circuito na saída, inversão da polaridade da bateria, tensão excessiva da bateria e sobretemperatura. O ensaio de vibração está em conformidade com a IEC 68-2-6, com uma gama de 10-150 Hz e uma aceleração de 1,0 G. As normas de segurança são a EN 60335-1 e a EN 60335-2-29. As normas de emissões e imunidade são a EN 55014-1, a EN 55014-2, a EN 61000-3-2 e a EN 61000-3-3.

Perguntas frequentes

Para que tensão da bateria foi concebido?

Para um sistema de bateria com tensão nominal de 24 V, com uma capacidade recomendada de 100-200 Ah.

O que significa 2+1?

Corresponde a duas saídas principais de 16 A e uma saída auxiliar de 4 A.

Pode ser alimentado com corrente alternada e contínua?

Sim. Admite 90-265 VCA ou 90-400 VCC; a frequência de entrada de CA é de 45-65 Hz.

Que etapas inclui o algoritmo de carregamento?

Inclui carregamento inicial, absorção, flutuação e armazenamento, com ajuste automático da duração da absorção em função da utilização e do nível de descarga da bateria.

Que função desempenha o BatterySafe?

Limita o aumento da tensão quando é atingido o limiar de gaseificação.

Pode ser configurado através de um computador?

Sim. Dispõe de uma interface RS-485 e permite configurar parâmetros através do VEConfigure com a interface adequada.
