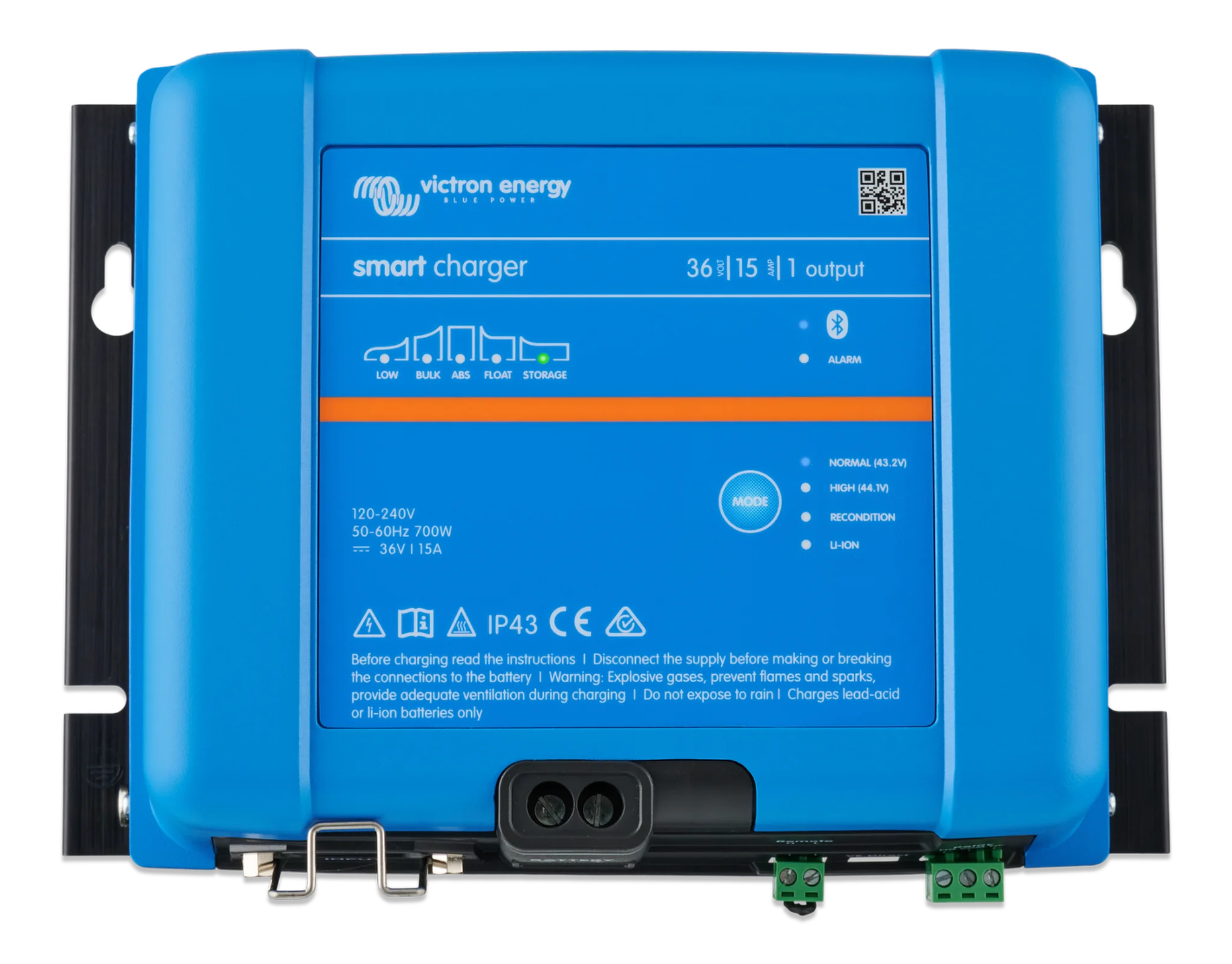

Carregador Victron Energy Smart IP43 36/15 (1) 120-240 V

Smart IP43 36/15(1) 120-240 V: Escolha rápida: o que significa 36/15 (1)

Esta variante foi concebida para um banco de baterias de 36 V e fornece uma corrente máxima de carregamento de 15 A. O sufixo (1) identifica uma única ligação de bateria para carregar um banco; não corresponde a uma configuração 1+1 nem a um modelo com três saídas. A designação 120-240 V faz parte da identificação da variante. Nas suas especificações elétricas, a entrada de AC admite de 85 a 250 V, com potência total a partir de 100 V AC e arranque a partir de 90 V AC. Antes de o escolher, confirme que a tensão nominal do seu banco é de 36 V e que a corrente de carregamento de 15 A é adequada para a bateria.

Carregamento adaptativo para chumbo-ácido e LiFePO₄

O carregador utiliza um algoritmo adaptativo e programável com perfis para diferentes tecnologias de bateria. Suporta baterias de chumbo-ácido e de iões de lítio LiFePO₄ quando é selecionada a configuração correspondente à bateria instalada. O ciclo disponibiliza seis etapas para chumbo-ácido e três para iões de lítio. Nos perfis de chumbo-ácido estão previstos os modos normal, elevado e armazenamento, enquanto o perfil de iões de lítio utiliza os seus próprios valores de absorção e armazenamento e não aplica uma etapa de flutuação. Os modos de armazenamento destinam-se a controlar a gaseificação e a reduzir o envelhecimento durante períodos de inatividade. A seleção do perfil deve estar de acordo com as especificações da bateria. O equipamento também compensa automaticamente a queda de tensão nos cabos de corrente contínua, uma função útil para manter um carregamento mais ajustado à tensão de que o banco necessita.

Configuração, monitorização e integração

Com Bluetooth Smart e VictronConnect pode configurar o carregador, monitorizar o seu funcionamento, controlá-lo, atualizá-lo e sincronizá-lo a partir de um dispositivo compatível. Para instalações que necessitem de comunicação por cabo, dispõe de uma interface VE.Direct com equipamentos compatíveis. Através de VE.Smart Networking pode receber medições externas de tensão e temperatura de dispositivos compatíveis e sincronizar vários carregadores compatíveis. Estas funções permitem coordenar o comportamento da instalação quando são incorporados os equipamentos compatíveis necessários. Também disponibiliza o ligar e desligar remoto e um relé programável SPDT. O relé suporta até 5 A a 250 V AC ou até 5 A a 28 V DC, pelo que a carga ligada deve respeitar esses limites elétricos.

Utilização como carregador ou como fonte de alimentação

Além de carregar o banco, o equipamento pode ser utilizado como fonte de alimentação com saída configurável. Esta possibilidade é útil em instalações nas quais seja necessário alimentar uma carga de corrente contínua com uma regulação diferente do ciclo de carregamento convencional. O modo de corrente baixa limita a corrente a 7,5 A. A entrada de AC funciona entre 45 e 65 Hz, disponibiliza um fator de potência superior a 0,99 e alcança uma eficiência máxima de 96 % a 230 V AC e de 94 % a 120 V AC.

Instalação, ligações e ambiente de funcionamento

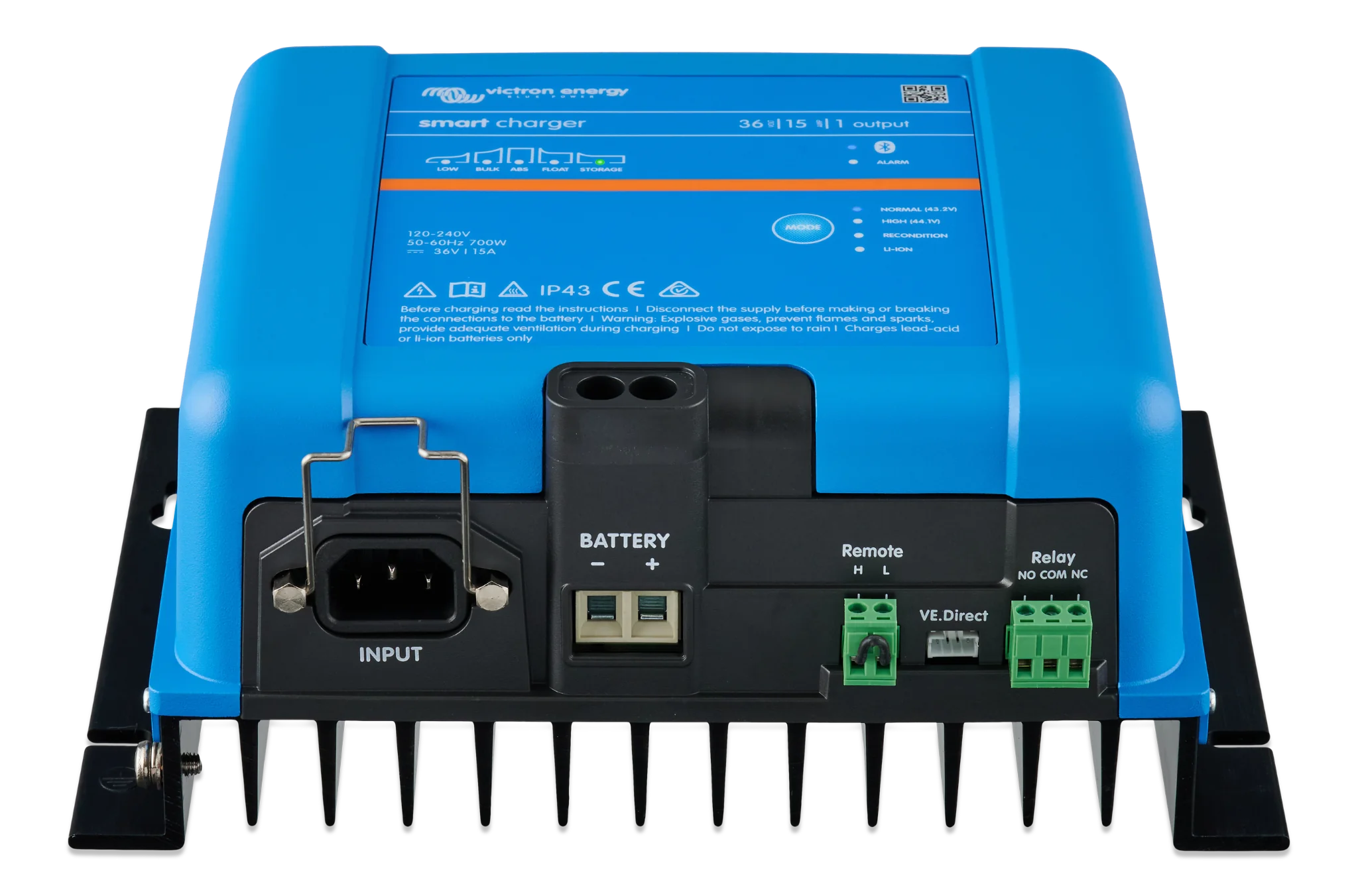

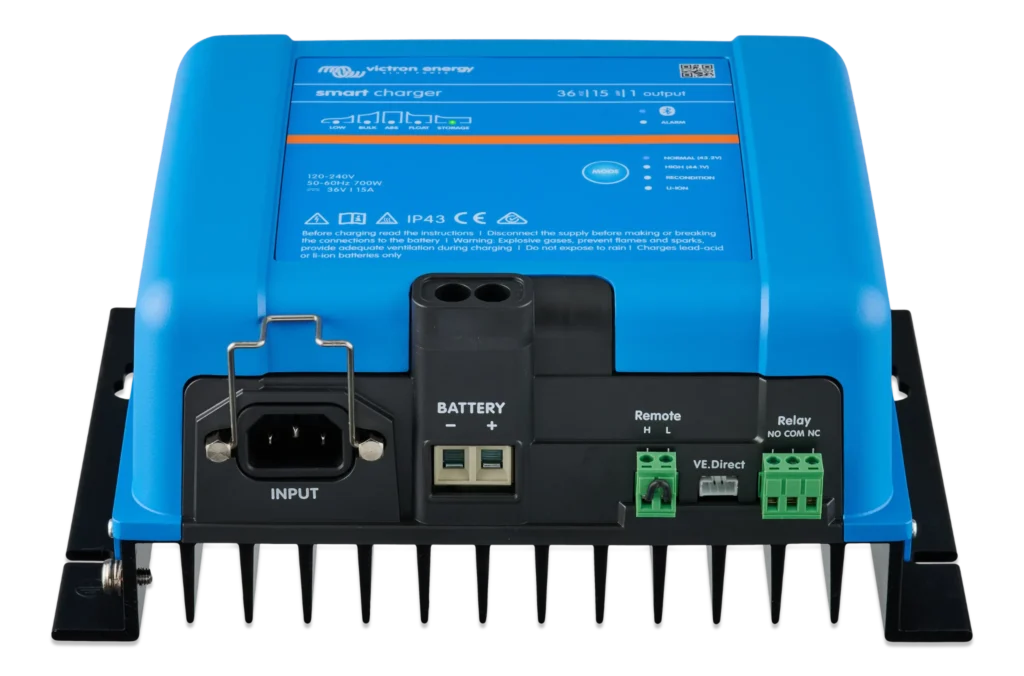

A ligação da bateria é efetuada através de terminais de parafuso adequados para uma secção máxima indicada de 16 mm² (AWG 6). A alimentação utiliza uma entrada IEC 320 C14 com clipe de retenção. O cabo de alimentação de AC deve ser encomendado separadamente. A refrigeração é efetuada por convecção natural, sem ventilador. Por isso, a localização deve permitir que o equipamento funcione dentro do seu intervalo ambiental e que a dissipação por convecção não fique obstruída. O intervalo de funcionamento é de -20 a 60 °C; mantém a corrente nominal até 40 °C e reduz linearmente a corrente até 20 % a 60 °C. A caixa de alumínio azul RAL 5012 tem grau de proteção IP43. As suas dimensões são 180 × 249 × 116 mm no formato altura × largura × profundidade, com um peso de 2,7 kg. Estas medidas devem ser consideradas ao reservar espaço para a montagem e a cablagem.

Proteções e funcionamento prolongado

O carregador inclui proteção contra polaridade inversa da bateria, curto-circuito da saída e sobreaquecimento. Estas funções protegem o equipamento contra determinadas ocorrências, mas a seleção dos cabos, as proteções da instalação e o procedimento de ligação devem ser adequados ao sistema completo. O consumo sem carga é de 1 W e o consumo de corrente é inferior a 1 mA. Em instalações que permanecem ligadas durante longos períodos, os perfis de armazenamento ajudam a adaptar o comportamento do carregador a esse cenário, sem substituir a configuração correta da bateria.

Verificações antes da compra

Este modelo é adequado quando precisa de carregar um banco de 36 V com até 15 A, utilizar uma única ligação de bateria e dispor de controlo local através de Bluetooth Smart. É também adequado para instalações que necessitem de comunicação VE.Direct, sincronização através de VE.Smart Networking ou de uma saída configurável como fonte de alimentação. Verifique especialmente a tecnologia da bateria, o perfil de carga correspondente às respetivas especificações, o espaço disponível para um equipamento de 180 × 249 × 116 mm e a disponibilidade do cabo de alimentação compatível com a entrada IEC 320 C14. Não escolha esta variante para bancos cuja tensão nominal não seja de 36 V.

Perguntas frequentes

Para que tensão de bateria foi concebido este carregador?

Foi concebido para bancos de baterias de 36 V. Esta variante não corresponde a um carregador para bancos de 12 V ou 24 V.

Que corrente máxima de carga disponibiliza?

A corrente máxima de carga é de 15 A. Dispõe também de um modo de corrente baixa de 7,5 A.

Tem uma ou várias saídas de bateria?

O sufixo (1) indica uma única ligação de bateria para carregar um banco. Não é uma versão 1+1 nem um modelo com três saídas.

Que baterias pode carregar?

Suporta baterias de chumbo-ácido e de iões de lítio LiFePO₄ com a configuração adequada. O perfil selecionado deve corresponder às especificações da bateria.

Como é configurado e monitorizado?

Integra Bluetooth Smart e permite configurar, monitorizar, controlar, atualizar e sincronizar o carregador através da VictronConnect. Dispõe também de uma interface VE.Direct para comunicação por cabo com equipamentos compatíveis.

Pode ser sincronizado com outros carregadores ou receber medições externas?

Sim. Através da VE.Smart Networking, pode receber medições externas de tensão e temperatura de dispositivos compatíveis e sincronizar vários carregadores compatíveis.
