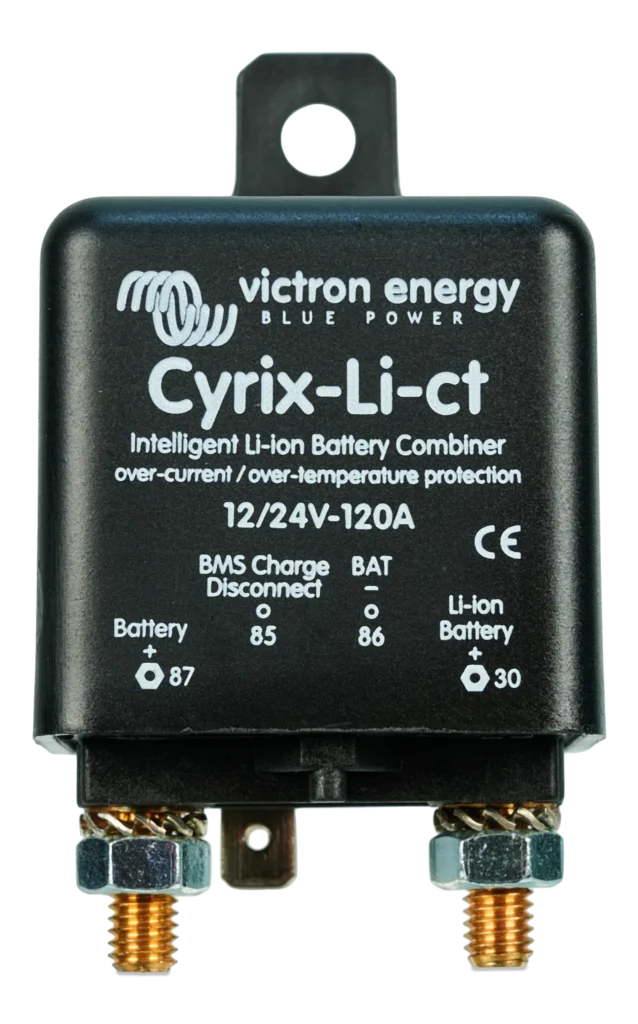

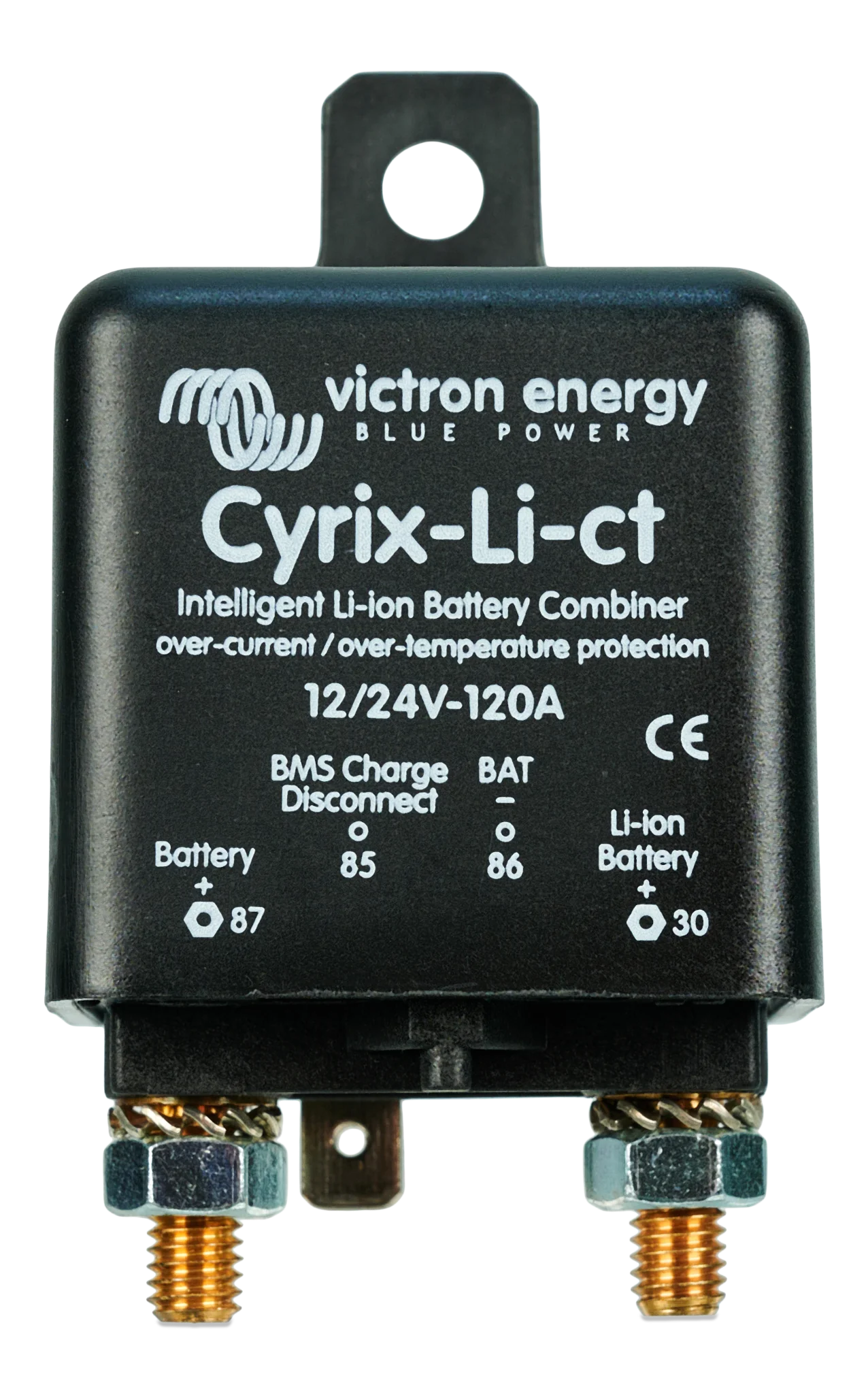

Combinador inteligente de baterias Victron Cyrix-Li-ct 12/24 V 120 A

Cyrix-Li-ct 12/24 V 120 A: Que função desempenha

O Victron Energy Cyrix-Li-ct 12/24V-120A liga em paralelo uma bateria de arranque de chumbo-ácido e uma bateria LiFePO₄ quando são cumpridas as condições de tensão e controlo estabelecidas. A lógica de funcionamento utiliza a tensão detetada nos terminais de potência para decidir a ligação e a desligação. Além disso, o combinador integra-se com a saída Charge Disconnect de um VE.Bus BMS.

Ligação e desligação

Em sistemas de 12 V, liga a partir de 13,4 V quando a saída Charge Disconnect do VE.Bus BMS está alta. O atraso é de 120 segundos entre 13,4 e 13,7 V, 30 segundos entre 13,7 e 13,9 V e 4 segundos acima de 13,9 V. Desliga-se imediatamente quando a tensão desce abaixo de 13,2 V em sistemas de 12 V ou de 26,4 V em sistemas de 24 V. Quando o sinal de controlo fica flutuante, o combinador abre; esta condição é utilizada pelo BMS para indicar sobretensão ou sobretemperatura da célula. Integra um supressor de transientes que limita o pico de tensão durante uma desligação repentina.

Função Start Assist

A função Start Assist permite fechar temporariamente o relé através de um sinal externo. Um breve impulso negativo mantém o relé fechado durante 30 segundos.

Características físicas

O dispositivo tem dimensões de 46 × 46 × 80 mm, pesa 0,11 kg e apresenta um grau de proteção IP54. O seu consumo no estado aberto é inferior a 4 mA.

Perguntas frequentes

Que baterias pode ligar?

Uma bateria de arranque de chumbo-ácido e uma bateria LiFePO₄ em paralelo, quando são cumpridas as condições de carregamento e controlo estabelecidas.

Funciona em sistemas de 12 V e 24 V?

Sim, é compatível com sistemas nominais de 12 V e 24 V.

Quando liga?

A partir de 13,4 V em sistemas de 12 V e a partir de 26,8 V em sistemas de 24 V, com a saída Charge Disconnect do VE.Bus BMS alta.

Quando é desligado?

Abaixo de 13,2 V em sistemas de 12 V ou de 26,4 V em sistemas de 24 V. Também abre quando o sinal de controlo fica flutuante.

O que faz o Start Assist?

Fecha temporariamente o relé durante 30 segundos através de um breve impulso negativo.

Qual é a corrente admissível?

A corrente contínua e a capacidade de corte são de 120 A.
