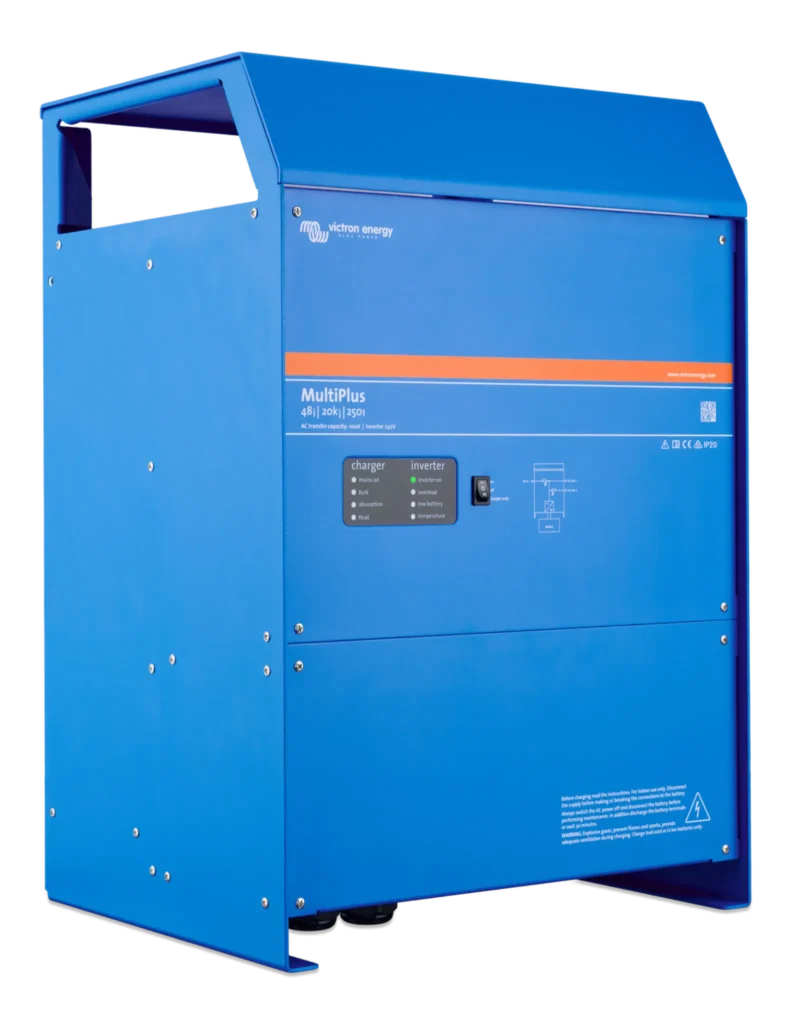

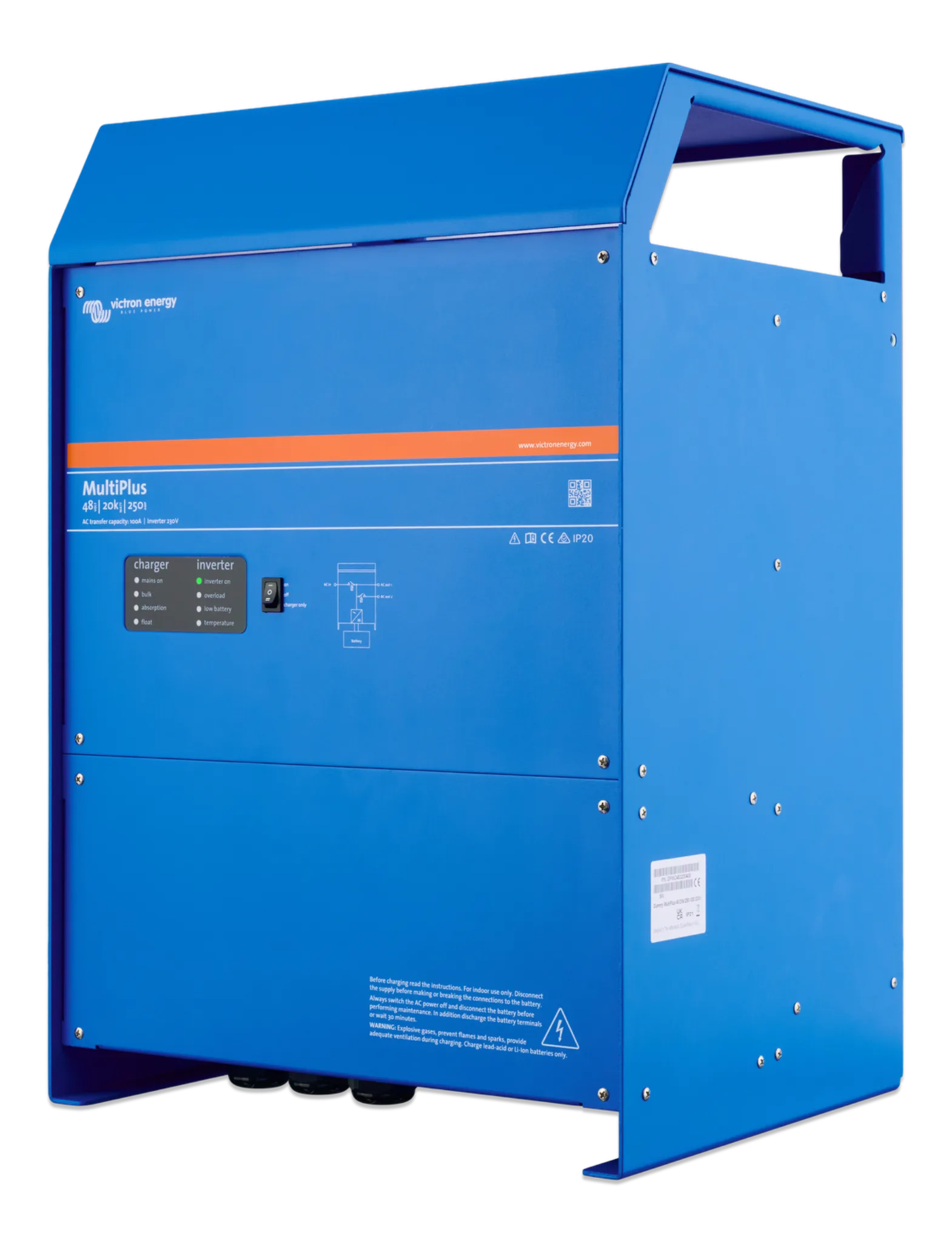

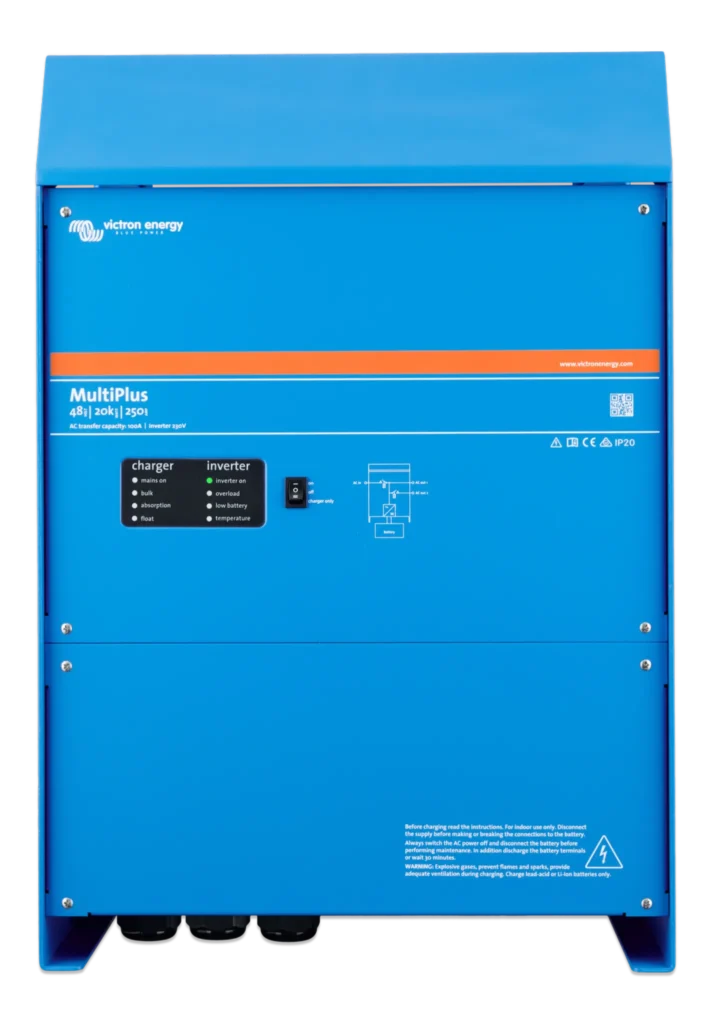

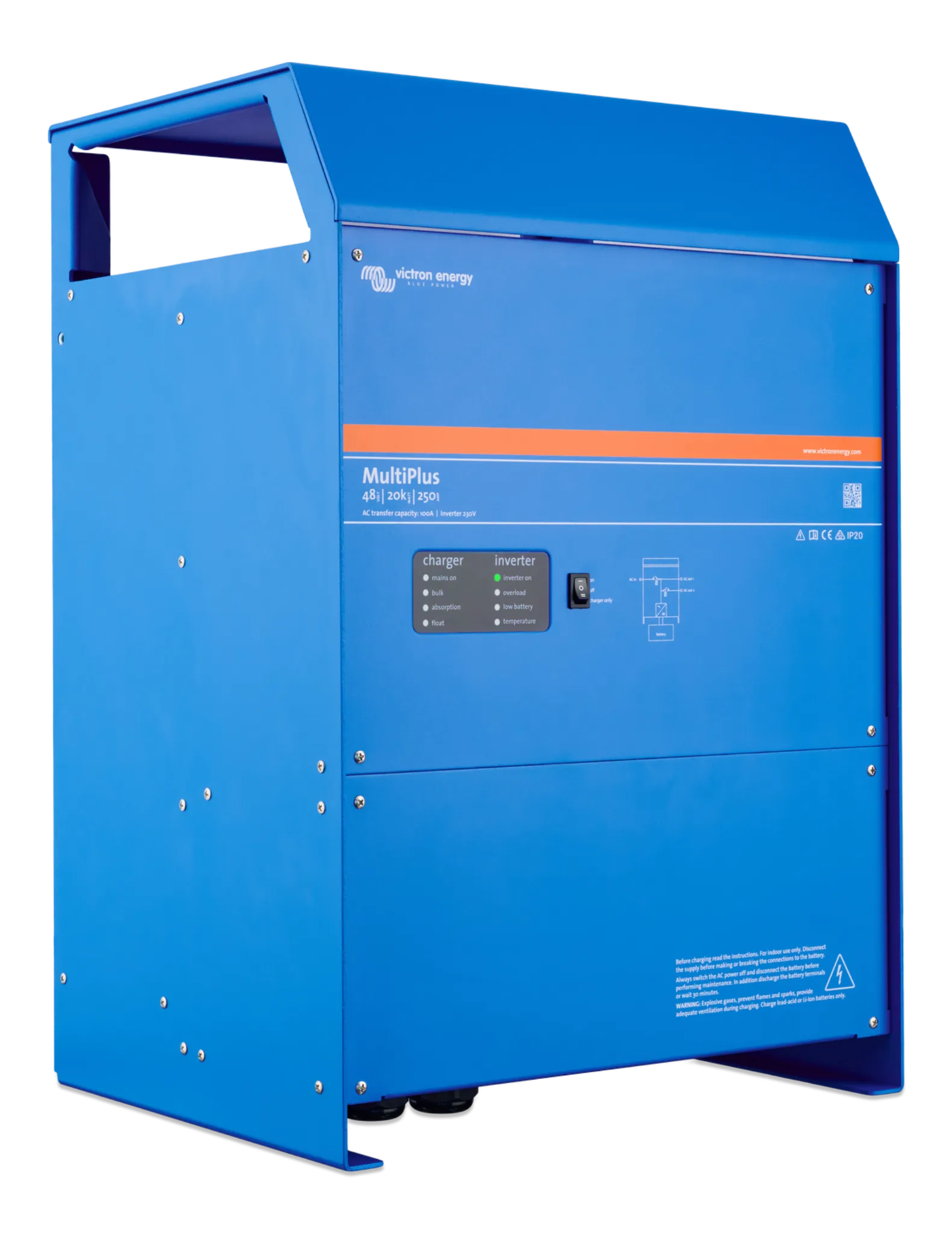

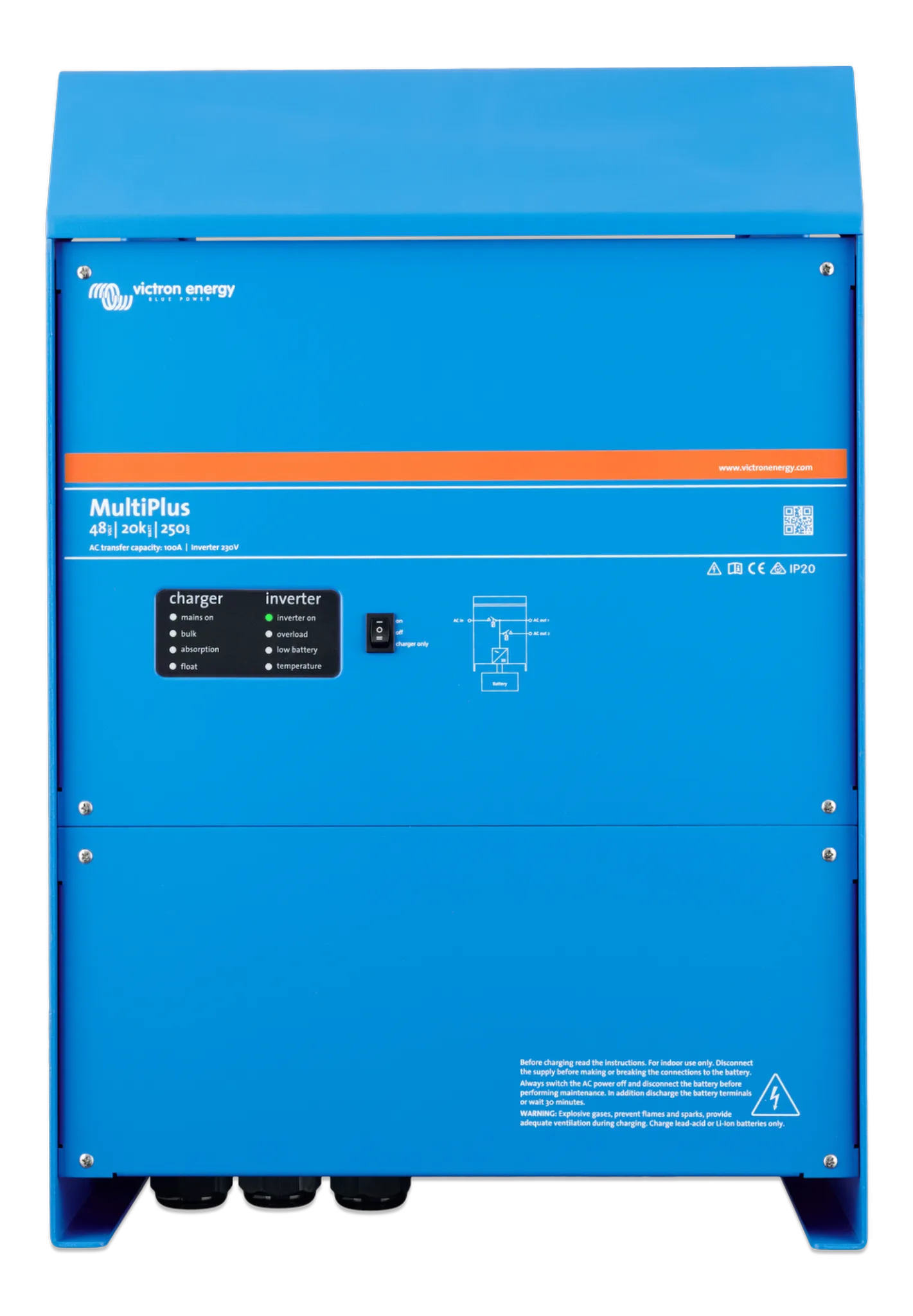

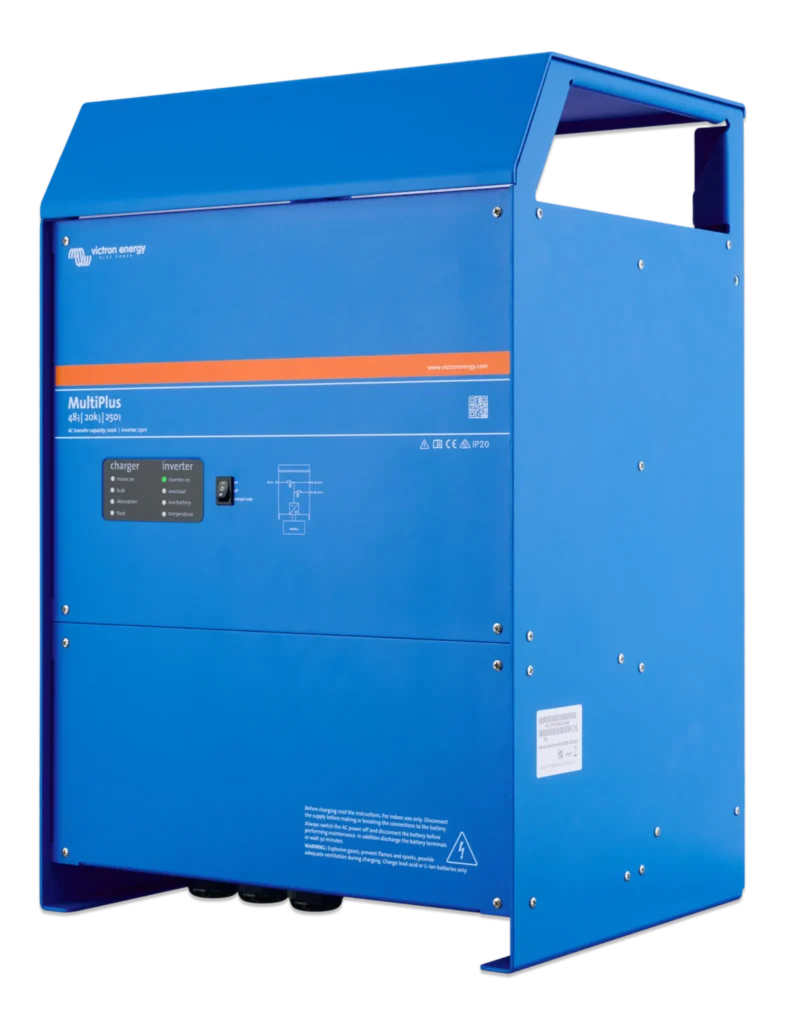

Inversor/carregador Victron Energy MultiPlus 48/20k/250-100 230V

Inversor/carregador Victron Energy MultiPlus 48/20k/250-100 230 V: inversor/carregador de 48 V para sistemas profissionais

O MultiPlus 48/20k/250-100 230V combina a conversão de energia e o carregamento de baterias no mesmo equipamento. Funciona com uma tensão nominal da bateria de 48 V e suporta um intervalo de entrada de corrente contínua de 38 a 60 V. A sua saída nominal é de 230 V AC, com uma frequência de 50 Hz ajustável para 60 Hz. A potência contínua é de 20 kW a 25 °C, 18 kW a 40 °C e 14 kW a 65 °C. A potência temporária durante o arranque a frio é de 21 kW durante 5 horas, enquanto a potência de pico atinge 25 kW durante 1 minuto.

Gestão de fontes de CA e carregamento de baterias

As funções PowerControl e PowerAssist permitem gerir fontes de CA com capacidade limitada. O PowerAssist complementa temporariamente a potência disponível com energia da bateria. A eficiência máxima é de 96 %. O consumo é de 65 W sem carga, 40 W no modo AES e 13 W no modo Search. A corrente máxima de carregamento da bateria é de 250 A a 25 °C e 240 A a 40 °C; inclui sensor de temperatura da bateria.

Saídas de CA e transferência

O equipamento dispõe de duas saídas de CA. A saída principal mantém as cargas durante a perda da alimentação de entrada, com um tempo de transferência inferior a 20 ms. A segunda saída permanece ativa apenas quando existe alimentação de CA na entrada. Inclui um comutador de transferência de 100 A e admite uma corrente máxima de entrada de CA de 100 A. O intervalo de entrada de CA é de 187–265 V AC e 45–65 Hz.

Integração e comunicações

A porta VE.Bus permite a configuração, a integração com o ecossistema Victron, o funcionamento trifásico e a monitorização remota. Inclui também duas portas de comunicações de uso geral, um relé programável e um interruptor de ligar/desligar remoto. A monitorização remota requer um dispositivo GX, como Cerbo GX ou Ekrano GX. A configuração local pode requerer uma interface MK3-USB. A conectividade Bluetooth requer o VE.Bus Smart Dongle opcional. Admite uma configuração trifásica com três unidades. Para o funcionamento em paralelo, recomenda-se um comutador de transferência de CA externo.

Instalação e construção

As suas dimensões são 616 × 422 × 357 mm de altura, largura e profundidade, com um peso líquido de 80 kg. A caixa é de alumínio, de cor azul RAL 5012, e a refrigeração é assistida por ventilador. O intervalo de funcionamento é de −40 a +65 °C e o grau de proteção é IP20. A ligação da bateria utiliza quatro pernos M8 e a ligação de 230 VCA utiliza pernos M6.

Proteções e normas

O equipamento inclui proteções contra curto-circuito na saída, sobrecarga, tensão da bateria alta ou baixa, sobretemperatura, presença de 230 VCA na saída do inversor e ondulação excessiva da tensão de entrada. As normas de segurança são EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1, IEC 62109-2 e IEC 62477. A compatibilidade eletromagnética está em conformidade com EN-IEC 61000-6-2 e EN-IEC 61000-6-4.

Perguntas frequentes

De que tensão de bateria necessita?

A tensão nominal da bateria é de 48 V, com um intervalo de entrada de CC de 38–60 V.

Que potência contínua pode fornecer?

Fornece 20 kW a 25 °C, 18 kW a 40 °C e 14 kW a 65 °C.

As duas saídas de CA funcionam da mesma forma?

Não. A saída principal mantém as cargas durante a perda da entrada; a segunda permanece ativa apenas quando existe alimentação de CA na entrada.

Admite uma configuração trifásica?

Sim, com três unidades. Para o funcionamento em paralelo, recomenda-se um comutador de transferência de CA externo.

O que é necessário para a monitorização remota?

É necessário um dispositivo GX, como o Cerbo GX ou o Ekrano GX.

Inclui Bluetooth?

A conectividade Bluetooth requer o VE.Bus Smart Dongle opcional.
