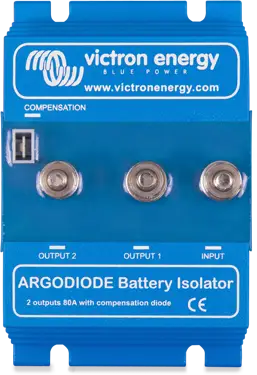

Ponte de díodos Victron Energy Argodiode 80-2SC para 2 baterias, 80 A

Ponte de díodos Victron Energy Argodiode 80-2SC para 2 baterias, 80 A: Como funciona o Argodiode 80-2SC

O Argodiode 80-2SC permite carregar simultaneamente dois bancos de baterias a partir de um único alternador, sem os ligar diretamente entre si. A separação através de díodos evita que o consumo de uma bateria de serviço descarregue também a bateria de arranque. Faz parte da família Argodiode de isoladores de baterias baseados em pontes de díodos. Utiliza díodos Schottky para reduzir a queda de tensão em comparação com as pontes de díodos convencionais. A corrente máxima de carga e a corrente máxima do alternador são de 80 A. Admite baterias com tensão nominal de 12 V e 24 V e dispõe de duas saídas, uma para cada bateria ou banco.

Queda de tensão e compensação

A queda de tensão aproximada é de 0,3 V a baixa intensidade e de 0,45 V à corrente nominal. O equipamento incorpora um díodo de compensação que pode ser utilizado para elevar ligeiramente a saída do alternador e compensar a queda de tensão do isolador. A ligação do díodo de compensação é efetuada através de um Faston de 6,3 mm. Para limitar perdas adicionais, utilize cabos curtos e de secção adequada.

Ligação dos bancos e do alternador

1. Desligue primeiro os terminais negativos das baterias.
2. Ligue o alternador à entrada do Argodiode.
3. Ligue cada terminal positivo da bateria à respetiva saída.
4. Ligue os terminais negativos das baterias a uma barra comum.

As ligações de potência utilizam parafusos M6.

Instalação e ambiente de montagem

A superfície do equipamento pode aquecer durante o funcionamento. Monte-o sobre uma superfície não inflamável.

Perguntas frequentes

Quantas baterias pode gerir o Argodiode 80-2SC?

Foi concebido para duas baterias ou bancos.

Pode carregar as duas baterias ao mesmo tempo?

Sim. Carrega simultaneamente os dois bancos a partir de um único alternador, sem os ligar diretamente entre si.

Que tensão de bateria admite?

Admite baterias com tensão nominal de 12 V e 24 V.

Qual é a corrente máxima do alternador?

A corrente máxima do alternador e de carga é de 80 A.

O modelo 80-2SC tem entrada Alternator Energize?

Não. A variante 80-2SC não dispõe de entrada Alternator Energize.

Existe queda de tensão no isolador?

Sim. É de aproximadamente 0,3 V a baixa intensidade e 0,45 V à corrente nominal.
