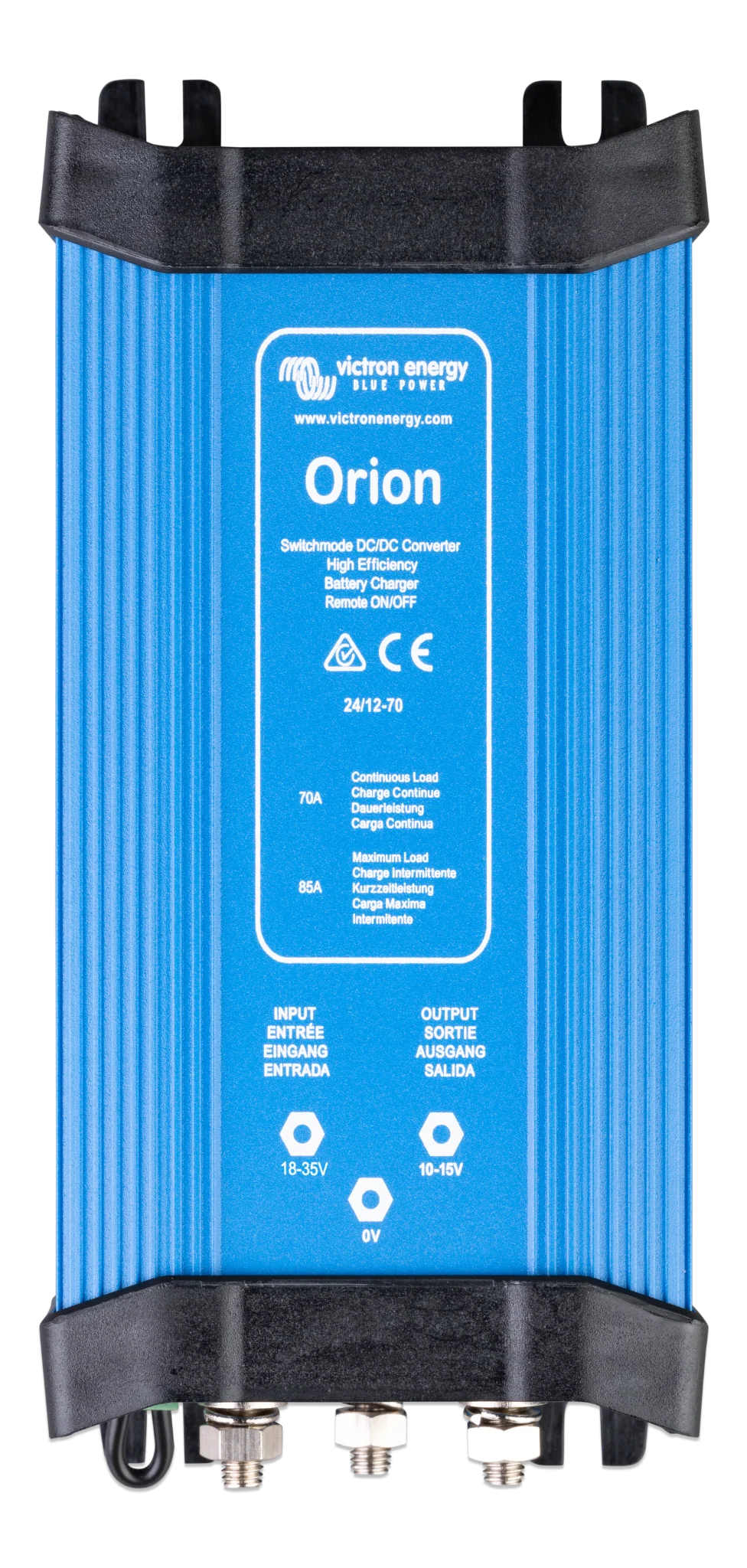

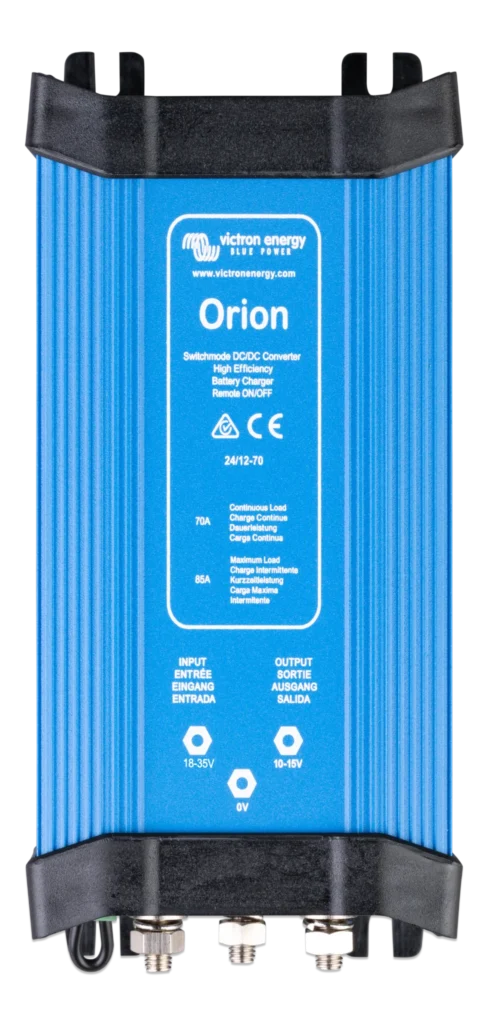

Victron Energy Orion 24/12-80 IP20 – Conversor CC-CC não isolado

O que faz o conversor Orion 24/12-80 DC-DC IP20 e quando escolhê-lo

O Orion 24/12-80 converte uma tensão contínua de entrada de 18–35 V CC numa saída ajustável entre 10 e 15 V. A regulação de fábrica é de 13,2 V e a corrente de saída contínua atinge 80 A, com uma corrente máxima de 90 A. A saída ajustável permite utilizá-lo para a carga de manutenção de uma bateria. Também permite a ligação em paralelo de até cinco unidades para aumentar a corrente disponível do conjunto. A entrada inclui desconexão por subtensão a 14 V e reinício a 18 V.

Design não isolado

Esta variante é um conversor CC-CC sem isolamento galvânico entre a entrada e a saída. Deve ser selecionada quando a instalação permite uma topologia não isolada.

Regulação e controlo

A tensão de saída é regulada através de um potenciómetro dentro do intervalo de 10–15 V, com uma regulação de fábrica de 13,2 V. O ligar e desligar remoto pode ser acionado através de um interruptor de baixa potência ou através do sinal de marcha/paragem do motor.

Comportamento térmico e ligações

O arrefecimento é efetuado através de um ventilador controlado pela temperatura. O intervalo de funcionamento é de −20 a +55 °C. Acima de 40 °C, a redução de potência é de 3 % por cada grau adicional. O grau de proteção é IP20 e as ligações de potência são efetuadas através de pernos M6.

Dados de instalação

As dimensões são 65 × 88 × 195 mm, pela ordem altura × largura × profundidade. A eficiência declarada é de 92 %, o consumo sem carga é inferior a 20 mA e o peso é de 0,9 kg.

Identificação e normas

A variante corresponde ao modelo Conversor Orion 24/12-80 DC-DC IP20, da Victron Energy, com SKU e referência ORI241280020. A gama Orion inclui diferentes combinações de conversão, capacidades de corrente, sistemas de ligação e métodos de arrefecimento, consoante o modelo. As normas declaradas para a gama são EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1 e EN 55014-2.

Perguntas frequentes

Este Orion oferece isolamento galvânico?

Não. É um conversor CC-CC sem isolamento galvânico.

De que tensão de entrada necessita?

Aceita uma tensão de entrada de 18–35 V CC.

Que tensão de saída fornece?

A saída pode ser ajustada entre 10 e 15 V. A regulação de fábrica é de 13,2 V.

Qual é a corrente de saída do equipamento?

A corrente contínua é de 80 A e a corrente máxima é de 90 A.

Pode ser utilizado para a manutenção de uma bateria?

Sim. A saída ajustável permite utilizá-lo para o carregamento de manutenção de uma bateria.

É possível ligar várias unidades em paralelo?

Sim. É possível ligar até cinco unidades em paralelo.
