Victron GX IO-Extender 150 – Módulo de expansão de E/S

Victron GX IO-Extender 150 – Módulo de expansão de E/S: Expansão para dispositivos Victron GX

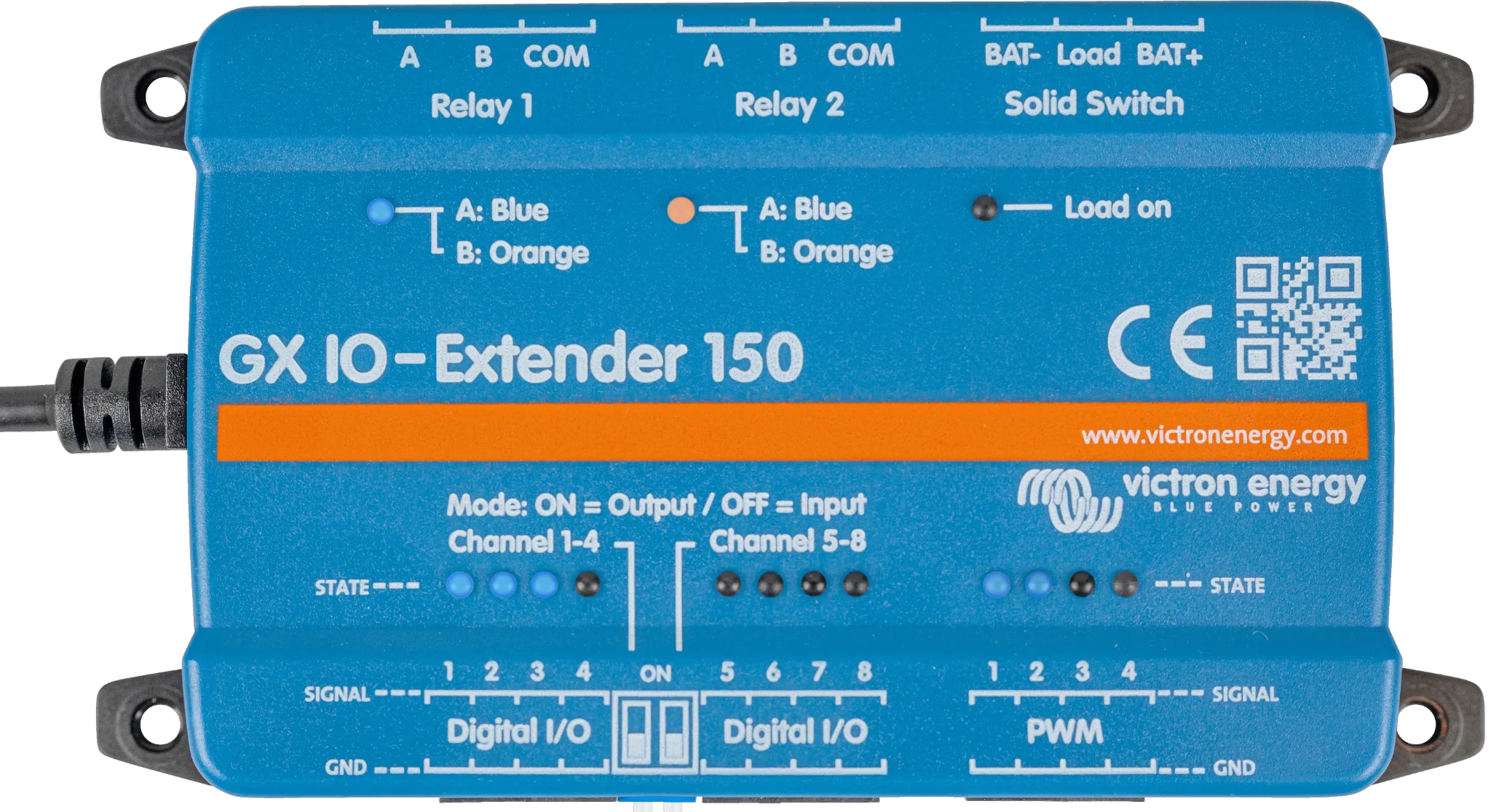

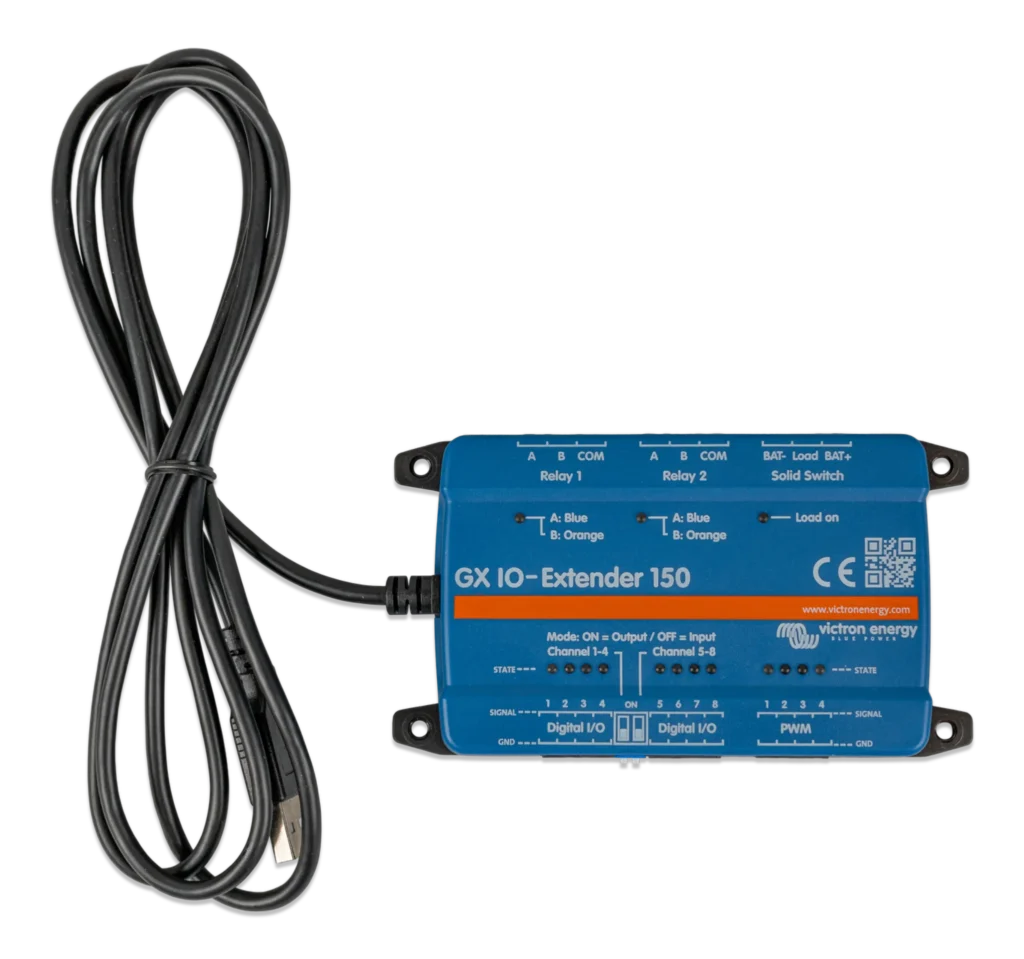

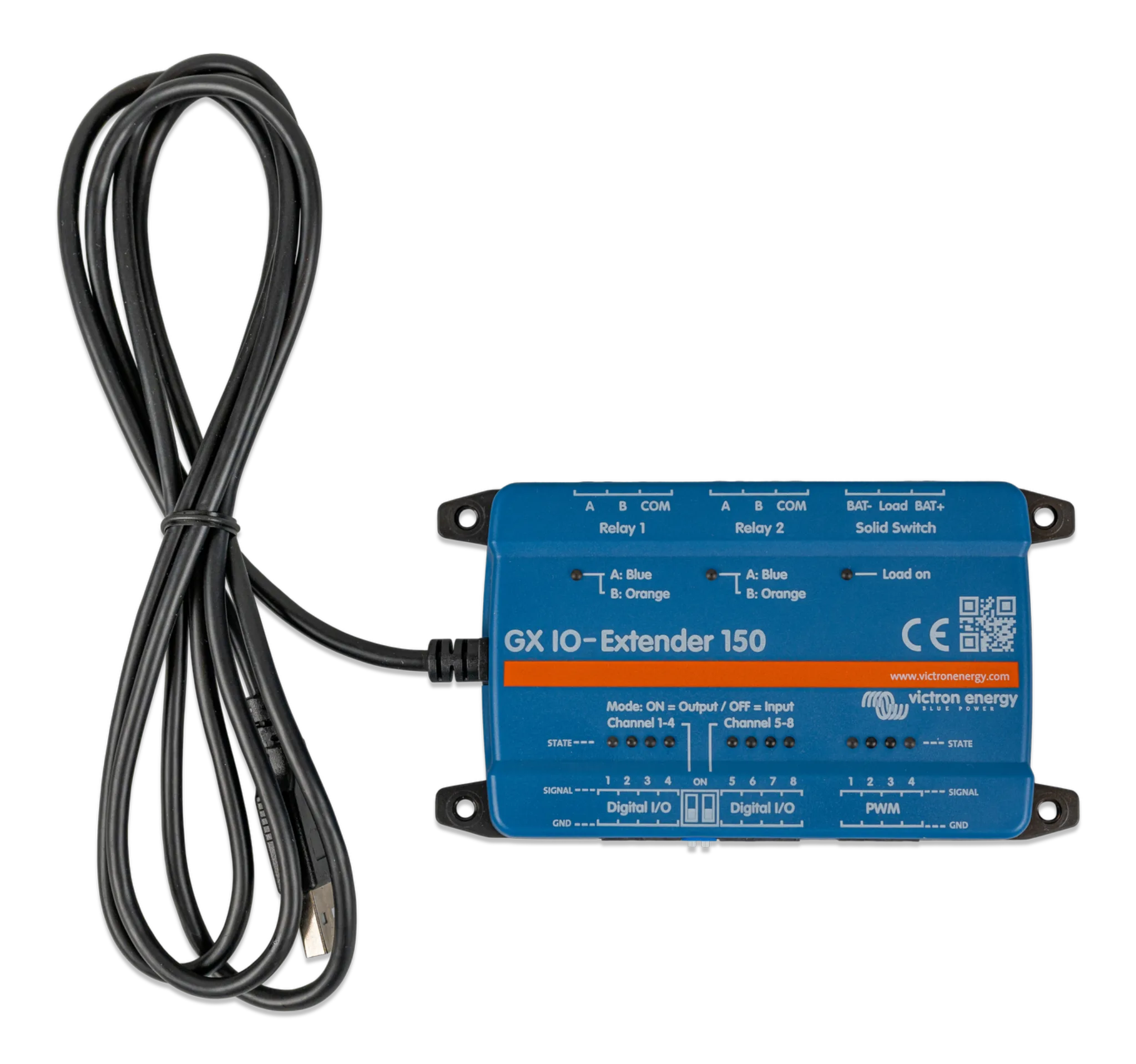

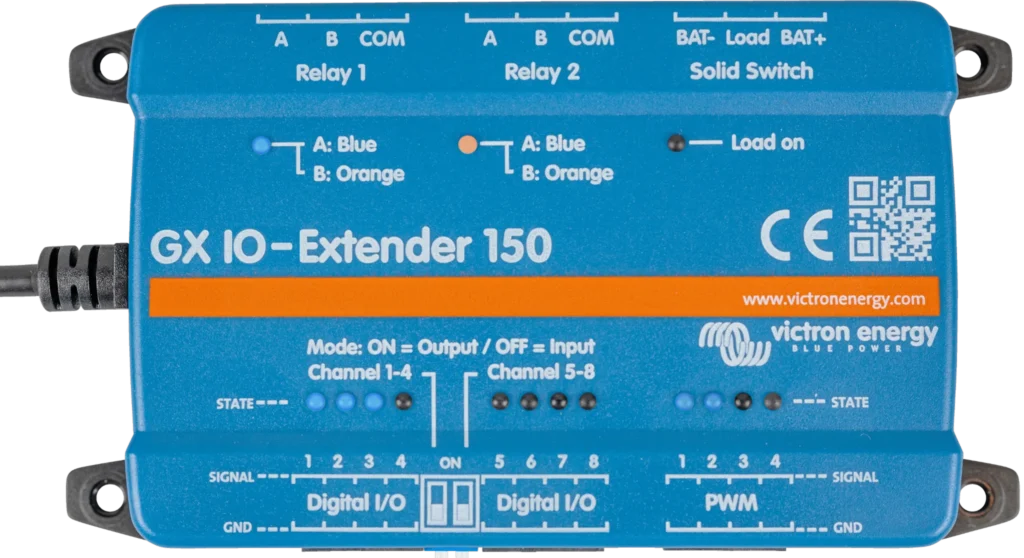

O GX IO-Extender 150 é uma família de módulos de expansão de entradas e saídas para o ecossistema Victron GX. Expande as possibilidades de monitorização, sinalização, controlo e automação através de uma ligação USB, que também fornece a alimentação. Pode ser utilizado em sistemas solares isolados, sistemas elétricos marítimos e soluções energéticas auxiliares industriais. Destina-se principalmente à integração e à sinalização, não à comutação geral direta de cargas.

E/S digitais configuráveis

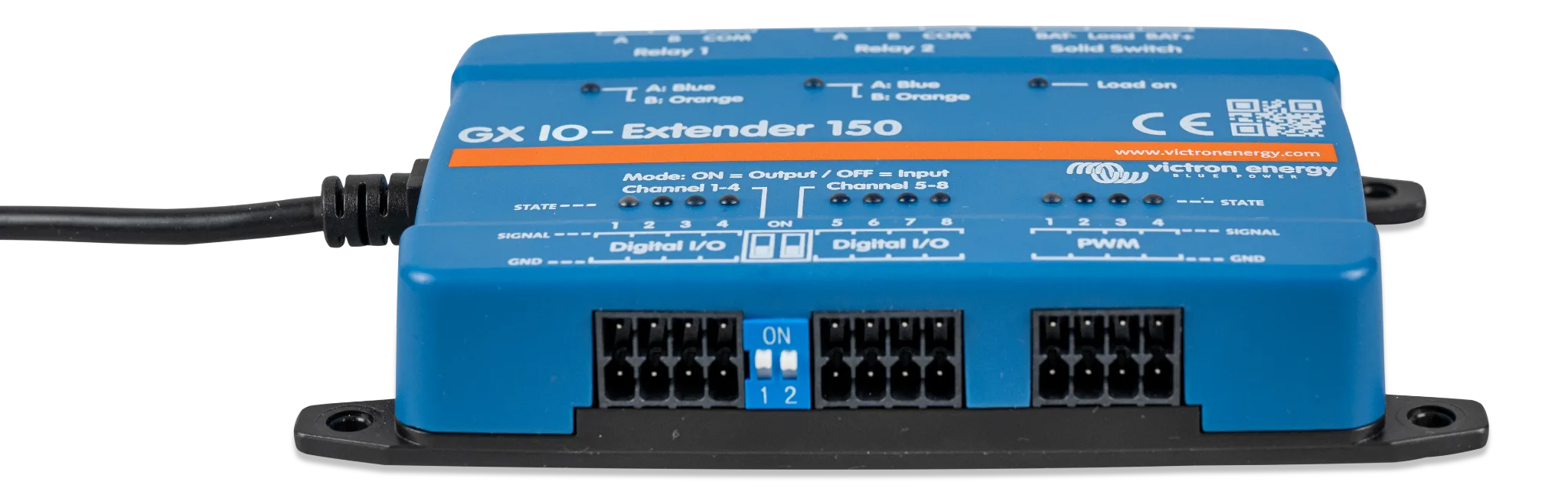

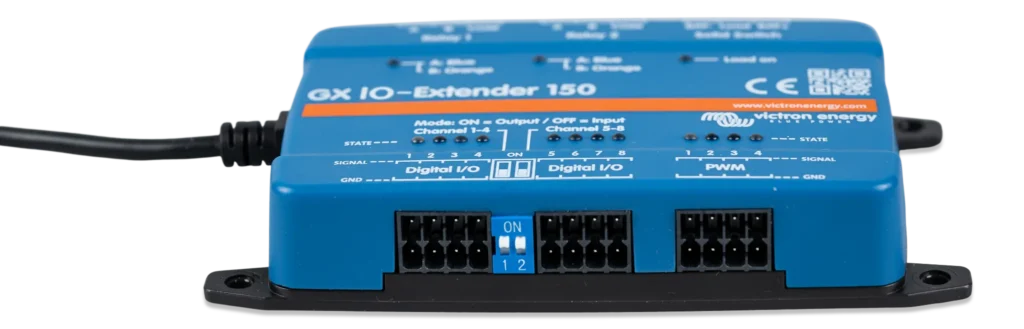

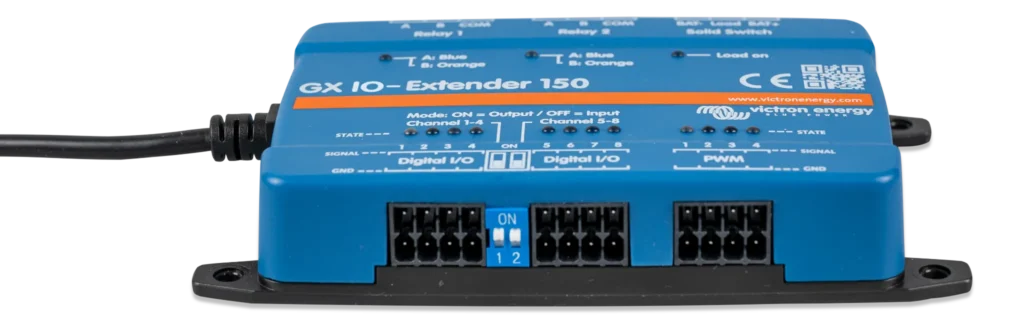

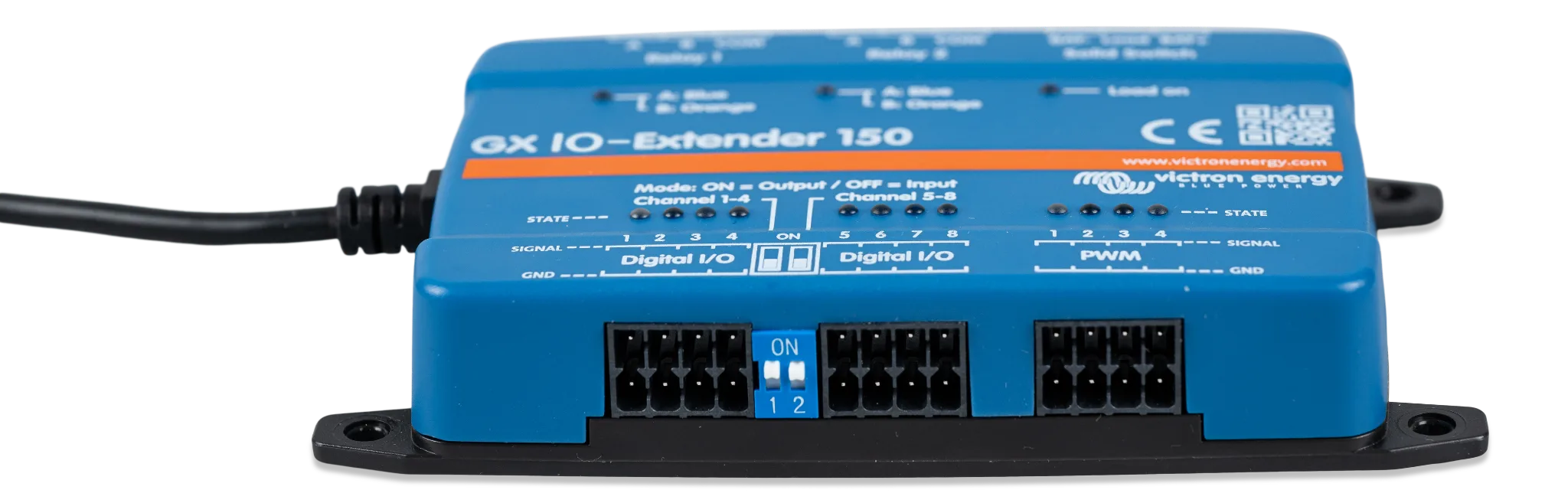

Dispõe de 8 E/S digitais organizadas em dois grupos de quatro. Cada grupo é configurado através de um interruptor DIP como entrada ou saída. As configurações possíveis são 8 entradas, 8 saídas ou 4 entradas e 4 saídas. As entradas digitais funcionam com 3,8–5,5 V. As saídas fornecem 5 V com uma corrente máxima de 4 mA, dispõem de indicadores LED de estado e estão isoladas do USB. As alterações efetuadas com os interruptores DIP requerem o reinício do dispositivo ou desligar e voltar a ligar o USB.

Saídas PWM, relés e interruptor de estado sólido

Integra 4 saídas PWM isoladas relativamente ao USB, de 5 V, 8 bits e 1,5625 kHz. Podem ser utilizadas para a regulação de LED e o controlo da velocidade de motores dentro dos valores nominais. Inclui 2 relés biestáveis ou de engate, que mantêm a sua posição sem alimentação. A capacidade resistiva de cada relé é de 3 A a 30 V CC, 1 A a 60 V CC ou 0,3 A a 220 V CC, com um máximo de 90 W. Em CA, suporta 2 A a 60 V, 1 A a 125 V ou 0,5 A a 250 V, com um máximo de 125 VA. Também incorpora 1 interruptor de estado sólido high-side para circuitos de corrente contínua, com uma tensão máxima da bateria de 70 V CC e uma corrente máxima de carga de 4 A.

Compatibilidade e integração

É compatível com dispositivos GX, incluindo Cerbo GX e Ekrano GX. A ligação é efetuada através de USB; determinadas portas USB de alguns Cerbo GX podem não ser adequadas. Pode ser utilizado com o ambiente de automatização Node-RED quando o dispositivo GX e a respetiva configuração do Venus OS forem compatíveis.

Utilização das saídas digitais

As saídas digitais destinam-se à sinalização e não devem comutar cargas diretamente. Para acionar um relé através de uma saída digital, pode ser necessário um transístor ou FET.

Montagem, dimensões e consumo

Pode ser montado na parede ou numa calha DIN através de um adaptador acessório. As suas dimensões são 123 × 67 × 23 mm e o seu peso é de 0,170 kg. O consumo é inferior a 100 mW em repouso e atinge um máximo de 1 W, equivalente a menos de 200 mA a 5 V.

Perguntas frequentes

Como é ligado e alimentado o GX IO-Extender 150?

É ligado ao dispositivo Victron GX através de USB, que também fornece a alimentação.

Que configurações permitem as 8 E/S digitais?

Permitem 8 entradas, 8 saídas ou 4 entradas e 4 saídas através dos interruptores DIP.

O que acontece ao alterar os interruptores DIP?

É necessário reiniciar o dispositivo ou desligar e voltar a ligar o USB.
