Victron MultiPlus-II 12/3000/120-50 2x120V (UL 458)

Victron MultiPlus-II 12/3000/120-50 2×120 V (UL 458): Conversão, carregamento e transferência de CA

O MultiPlus-II integra a conversão de energia, o carregamento de baterias e a transferência de CA numa única unidade. Suporta alimentação de CA monofásica ou de fase dividida. Quando a fonte externa de CA desaparece, comuta automaticamente para o funcionamento como inversor. O sistema de baterias é de 12 V, com um intervalo de entrada CC de 9,5 a 17 V, uma corrente máxima de carga de 120 A a 25 °C e tensões de carga de 14,4 V em absorção, 13,8 V em flutuação e 13,2 V em armazenamento. A saída no modo inversor é de 120 VCA a 60 Hz.

Saídas e funcionamento com fase dividida

A saída principal dispõe de função de continuidade. A saída auxiliar permanece ativa apenas quando existe CA externa. O comutador de transferência é de 50 A e a corrente máxima de entrada de CA é de 50 A por linha. O tempo de transferência é inferior a 18 ms na saída L1 e de aproximadamente 40 ms em L2. No modo inversor, o equipamento liga internamente as linhas de saída para alimentar cargas monofásicas. As cargas entre linhas só podem funcionar quando existe uma fonte externa de fase dividida.

PowerControl e PowerAssist

PowerControl limita a procura sobre a rede, uma tomada de cais ou um gerador. PowerAssist complementa temporariamente uma fonte de CA insuficiente com energia proveniente da bateria.

Potência e eficiência

A potência aparente contínua é de 3000 VA a 25 °C. A potência ativa contínua atinge 2400 W a 25 °C, 2200 W a 40 °C e 1700 W a 65 °C. A potência de pico é de 5500 W. Desde o arranque a frio, a potência limitada é de 4,0 kW durante uma hora ou de 4,5 kW durante 30 minutos. A eficiência máxima é de 93 %. O consumo sem carga é de 15 W, com valores de 10 W no modo AES e 4 W no modo Search.

Comunicação e funções

A comunicação VE.Bus permite a configuração, a integração do sistema, a monitorização e o funcionamento coordenado entre equipamentos compatíveis. Também suporta a configuração e a monitorização local através de interfaces e dispositivos Victron compatíveis, bem como o acesso remoto através de um dispositivo GX e do portal VRM. O equipamento incorpora um relé programável, ligar e desligar remoto e refrigeração assistida por ventilador. Suporta o funcionamento em paralelo e configurações multifásicas com unidades compatíveis do mesmo modelo.

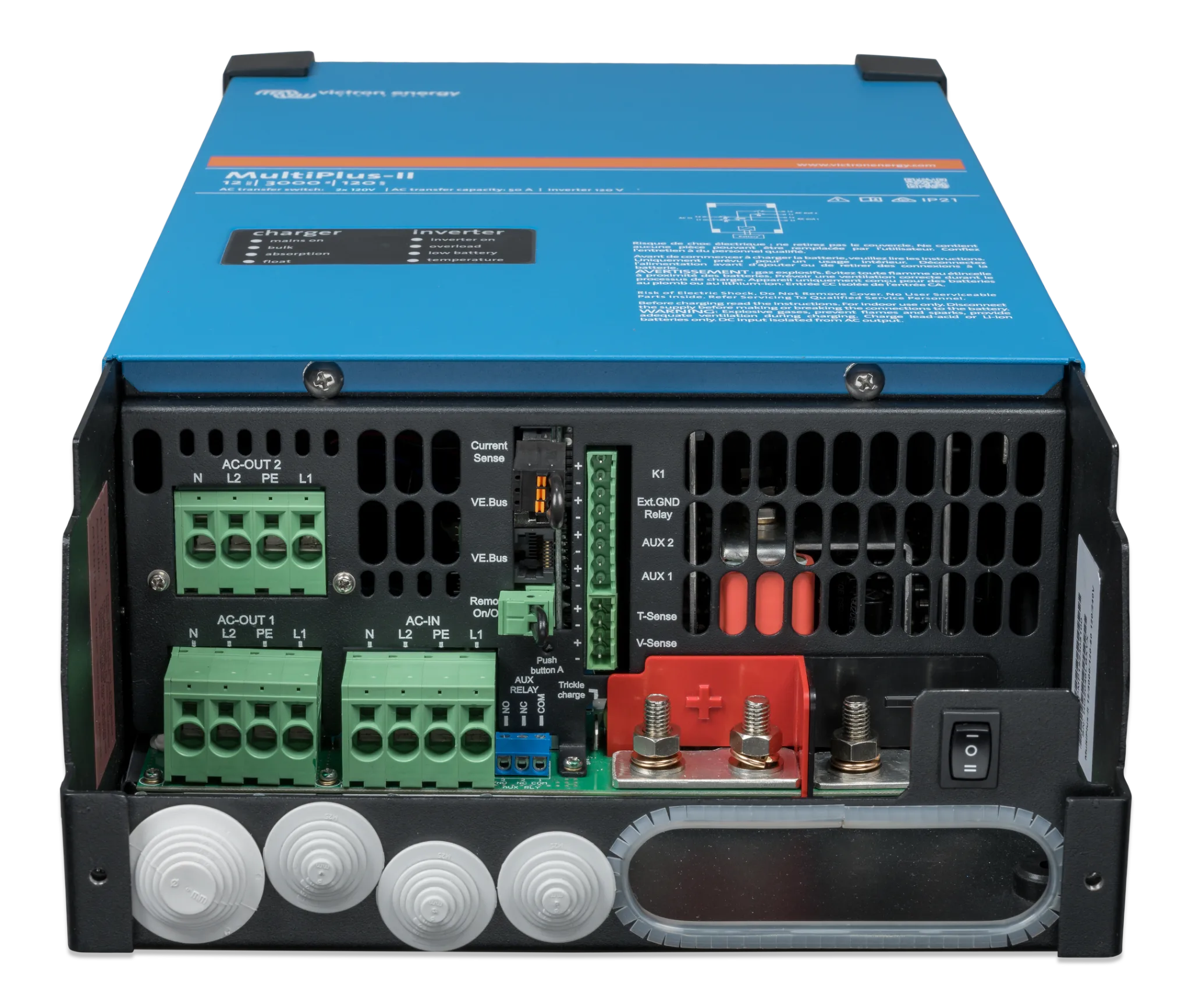

Construção e ligações

A caixa é de aço, na cor azul RAL 5012. As suas dimensões nominais são 578 × 275 × 148 mm; o desenho dimensional apresenta 577,6 × 275,4 × 148,2 mm. O peso é de 22 kg. As ligações da bateria utilizam 2 × 2 pernos M8. As ligações de CA são efetuadas através de terminais de parafuso para uma secção máxima de 21 mm² (4 AWG). O grau de proteção é IP22. O intervalo de funcionamento é de -40 a 65 °C, com uma humidade máxima não condensante de 95 %. Inclui proteções contra curto-circuito na saída, sobrecarga, tensão da bateria alta ou baixa, temperatura elevada, presença indevida de CA na saída do inversor e ondulação excessiva na entrada.

Perguntas frequentes

Pode alimentar cargas entre linhas quando funciona com bateria?

Não. No modo inversor, alimenta cargas monofásicas; as cargas entre linhas requerem uma fonte externa de fase dividida.

Qual é a diferença entre a saída principal e a saída auxiliar?

A saída principal dispõe de função de continuidade e a saída auxiliar só está ativa quando existe CA externa.

Que potência contínua pode fornecer?

3000 VA a 25 °C de potência aparente; a potência ativa contínua é de 2400 W a 25 °C, 2200 W a 40 °C e 1700 W a 65 °C.

De que bateria necessita?

Um sistema de baterias de 12 V, com um intervalo de entrada CC de 9,5 a 17 V e uma corrente máxima de carga de 120 A a 25 °C.

A saída auxiliar é sempre de 50 A por linha?

A saída auxiliar é de 50 A por linha, exceto nos lotes iniciais cujo número de série começa por HQ2107, classificados para 35 A.
