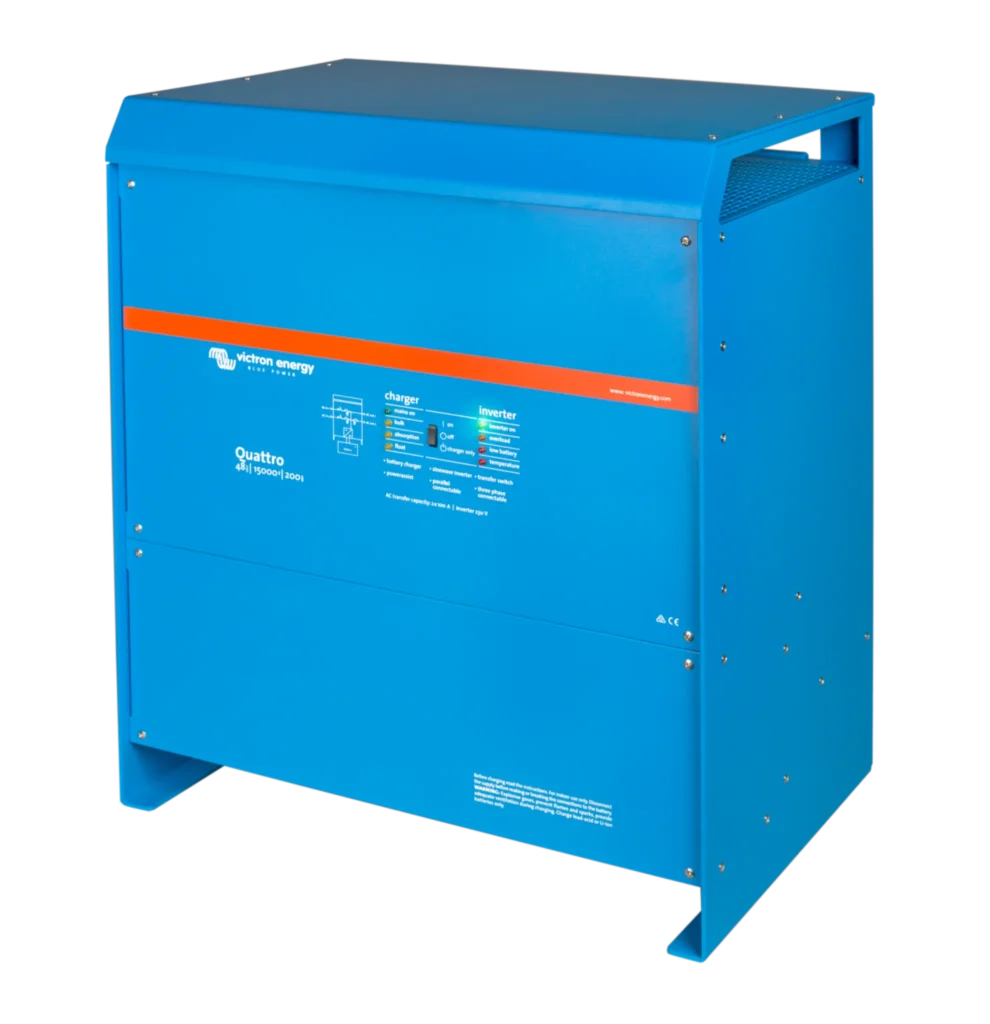

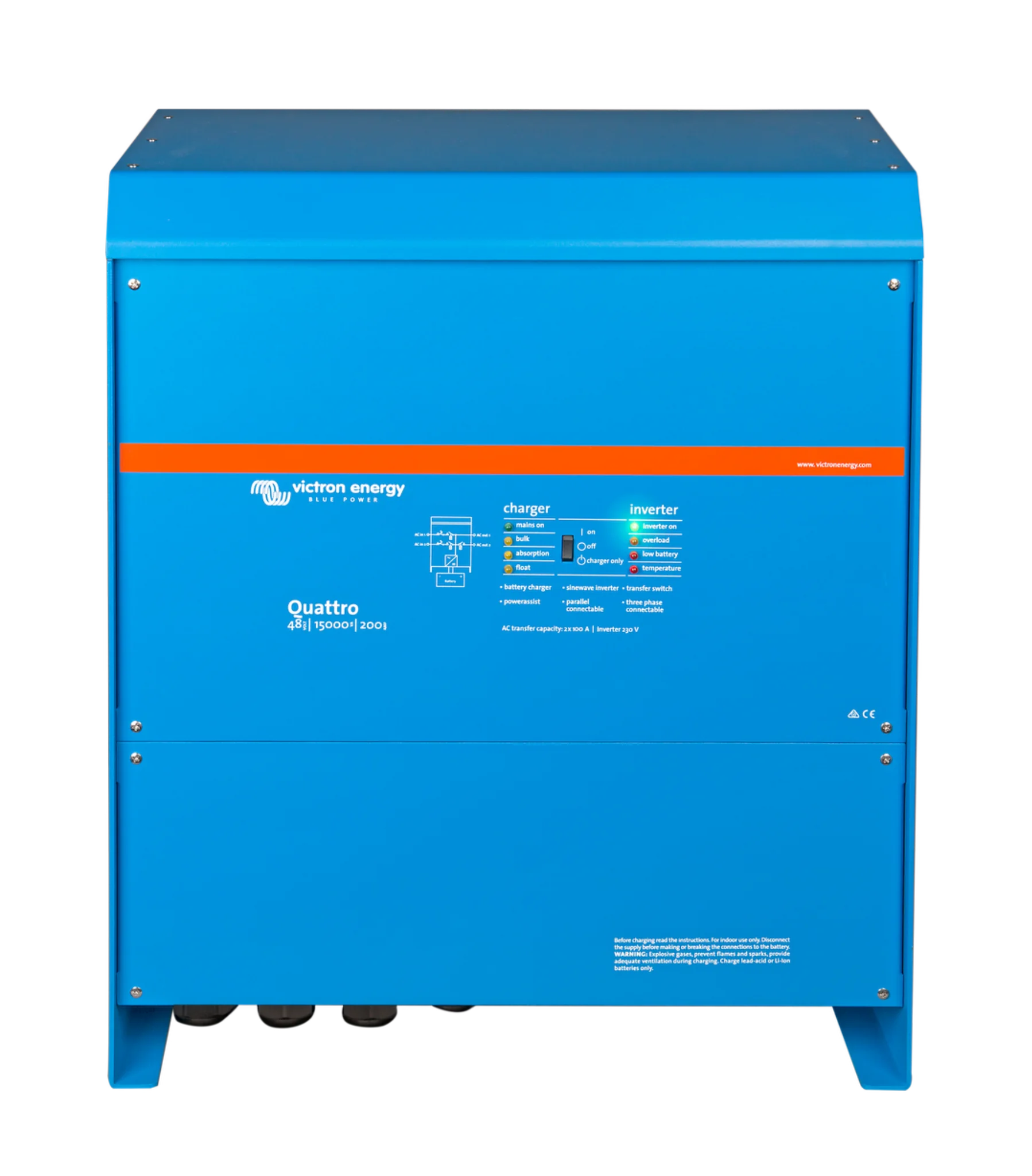

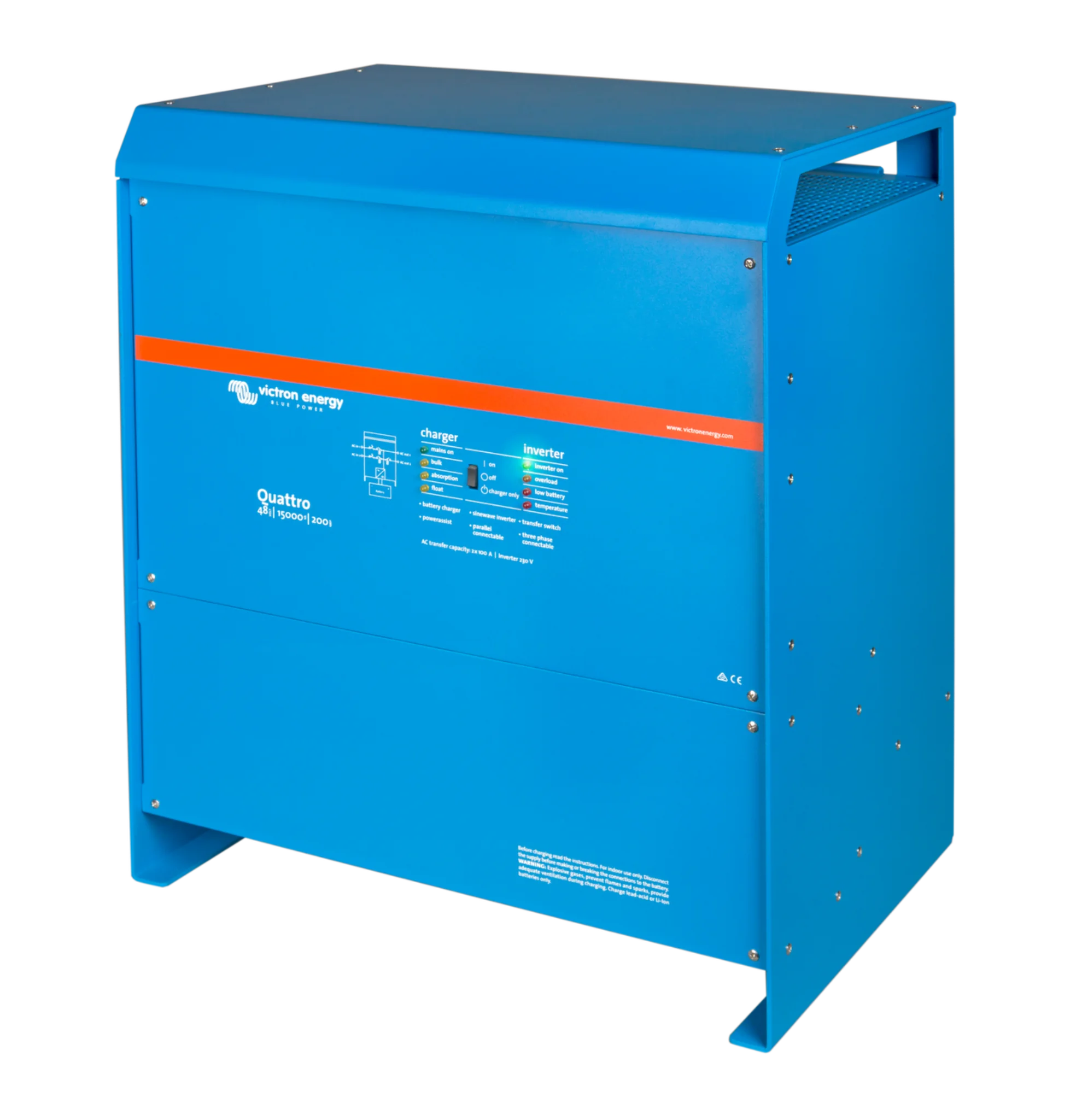

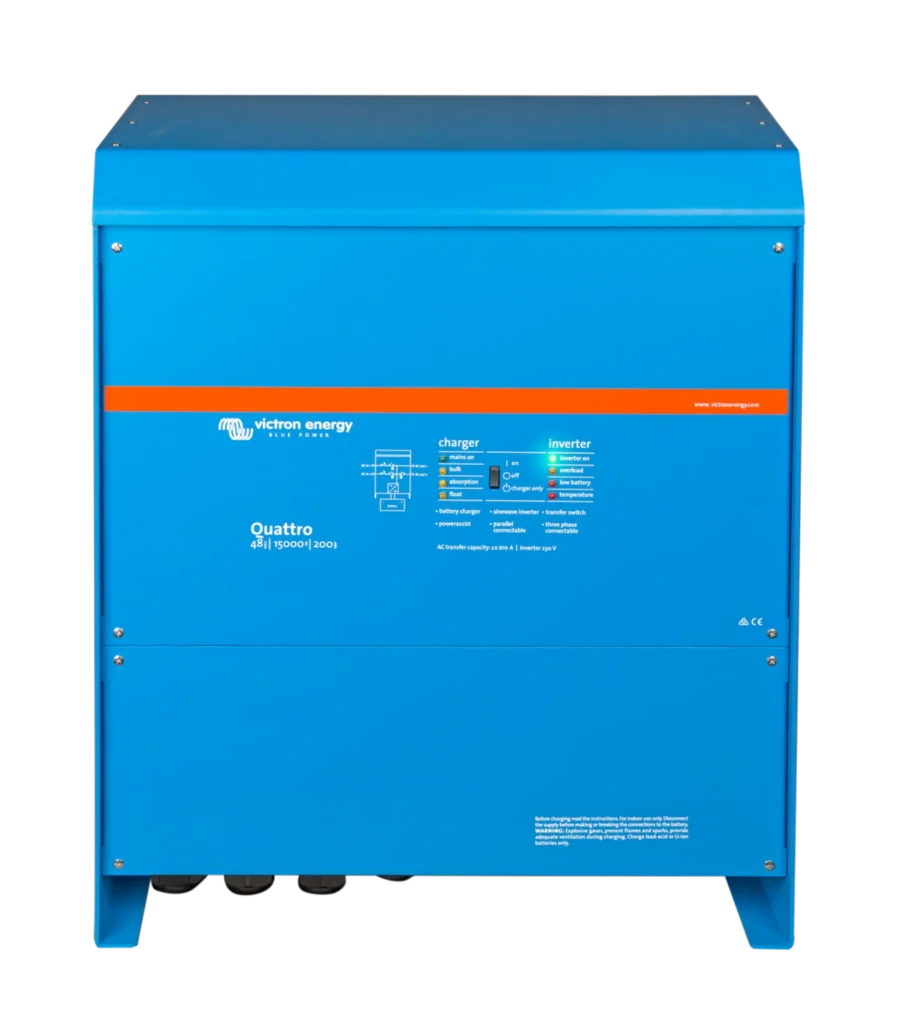

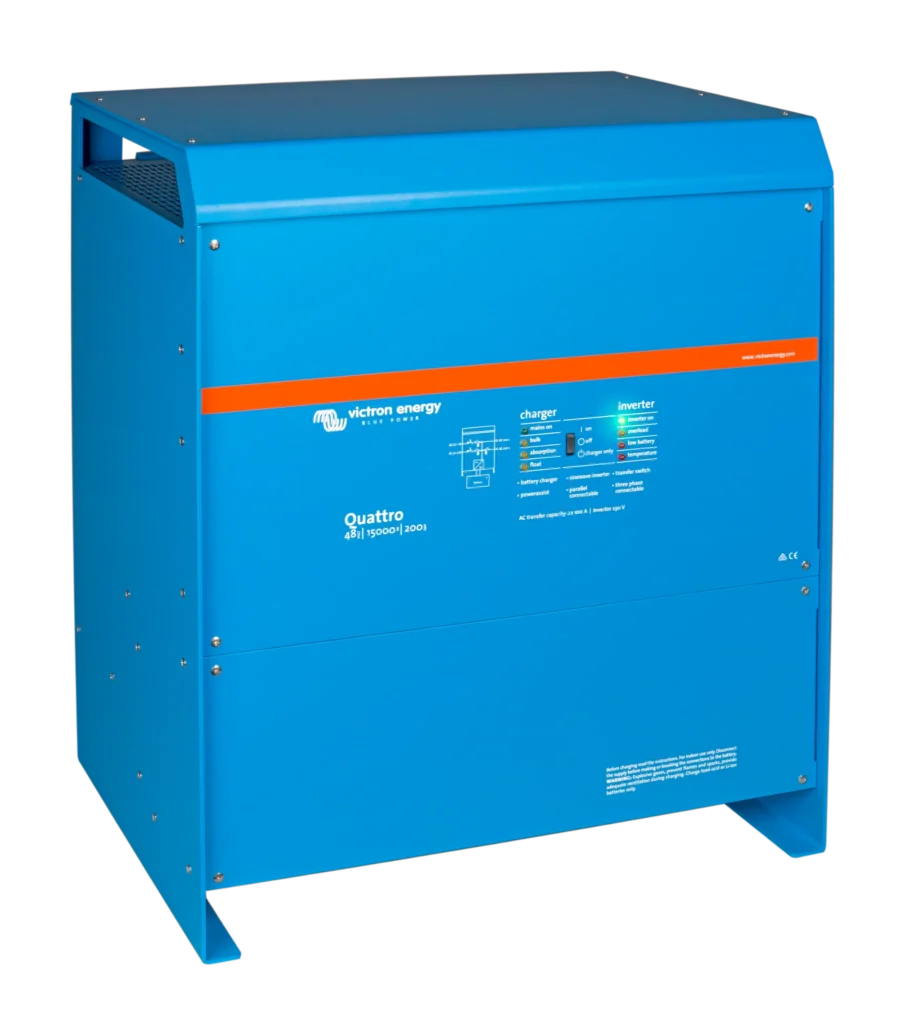

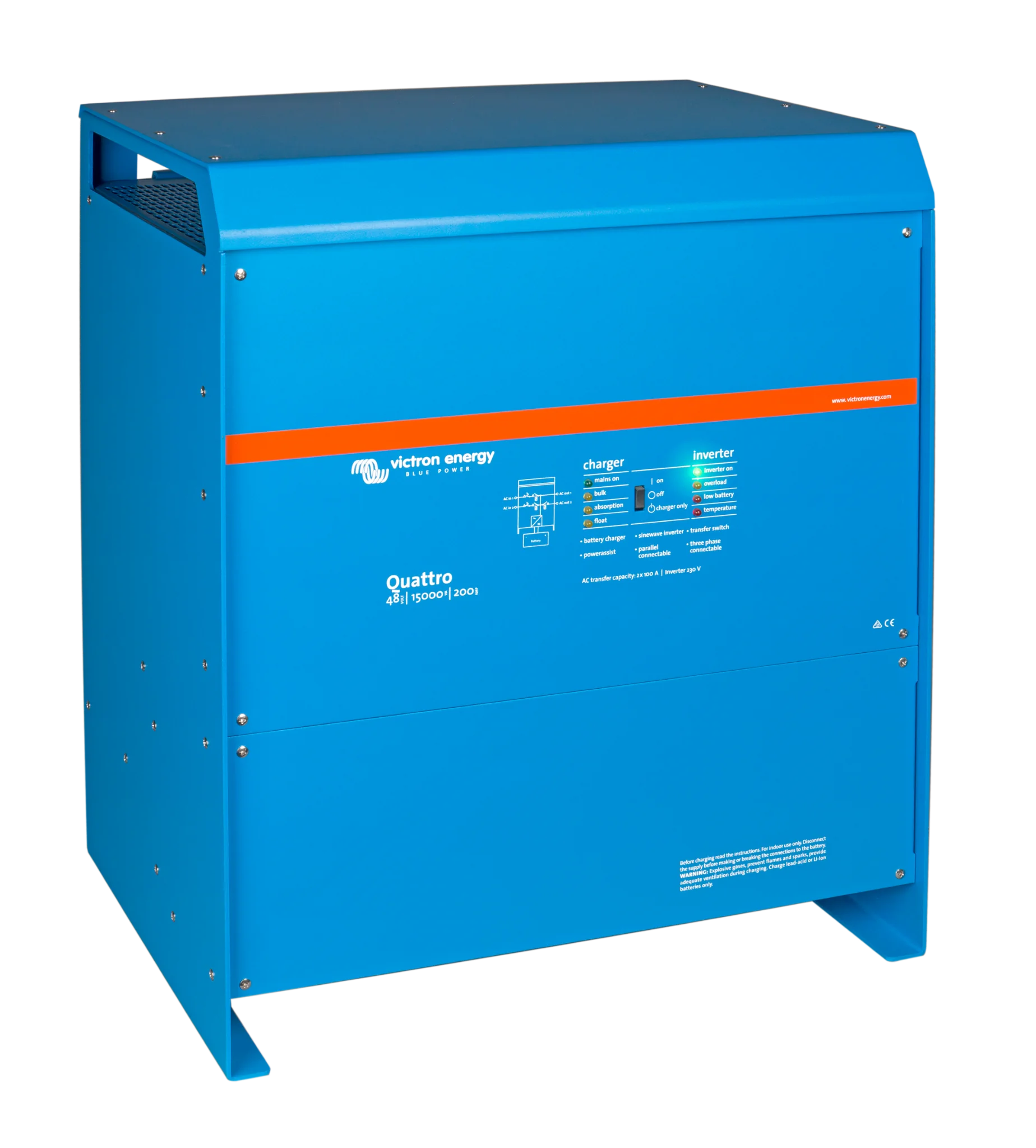

Inversor/carregador Victron Energy Quattro 48/15000/200-100/100 277V VE.Bus

Inversor/carregador Victron Energy Quattro 48/15000/200-100/100 277 V VE.Bus: inversor/carregador de 48 V e 15 kVA

O Quattro funciona com um banco nominal de 48 VDC e fornece uma saída de 277 VCA a 60 Hz. A sua potência aparente contínua é de 15.000 VA a 25 °C. A potência ativa contínua é de 12.000 W a 25 °C, 10.000 W a 40 °C e 7.000 W a 65 °C, com uma potência de pico de 25.000 W. O intervalo de entrada do inversor é de 38 a 66 VCC. A saída permite um ajuste de 230 a 280 V; abaixo de 275 V, a potência contínua disponível é reduzida linearmente.

Duas fontes AC e continuidade de alimentação

O equipamento admite duas fontes de alimentação AC independentes e seleciona automaticamente a fonte ativa através do comutador de transferência integrado. As entradas AC funcionam num intervalo de 240 a 295 VCA e com uma frequência de 45 a 65 Hz, com uma corrente máxima de alimentação de 2 × 100 A. A saída principal inclui uma função de continuidade de alimentação e tem um tempo de transferência inferior a 20 ms. A saída auxiliar fornece 50 A e depende da presença de alimentação CA externa.

PowerControl, PowerAssist e carregamento da bateria

PowerControl limita a procura sobre uma fonte CA e reserva a capacidade disponível para o carregamento das baterias. PowerAssist complementa temporariamente uma fonte CA limitada com energia proveniente da bateria. A corrente de carregamento da bateria é de 200 A até 25 °C de temperatura ambiente. As tensões configuradas são 57,6 VCC em absorção, 55,2 VCC em flutuação e 52,8 VCC em armazenamento.

Desempenho e consumo

A eficiência máxima é de 96 %. O consumo é de 110 W em vazio, 75 W no modo AES e 20 W no modo de pesquisa.

Integração e comunicações

A plataforma VE.Bus permite a integração do sistema, o controlo remoto e configurações em paralelo ou trifásicas. O equipamento pode ser integrado com dispositivos GX e com o portal VRM para monitorização e controlo local ou remoto. Inclui uma porta VE.Bus, duas portas de comunicações de uso geral, uma entrada de ligar/desligar remoto, três relés programáveis e um sensor de temperatura da bateria.

Construção, dimensões e condições de funcionamento

A caixa é de alumínio, de cor azul RAL 5012, com grau de proteção IP21. Mede 572 × 488 × 344 mm e tem um peso líquido de 72 kg. A temperatura de funcionamento é de -40 a +65 °C, com uma humidade máxima sem condensação de 95 %. A ligação da bateria é efetuada através de quatro pernos M8 e a ligação CA de 277 V através de pernos M6.

Aplicações

A família Quattro pode ser utilizada em sistemas elétricos autónomos, de reserva e em determinadas configurações fotovoltaicas ligadas à rede.

Perguntas frequentes

Que tensão e frequência fornece este Quattro?

A saída nominal é de 277 VCA ±2 % a 60 Hz ±0,1 %.

Pode funcionar com duas fontes de alimentação CA?

Sim. Suporta duas fontes CA independentes e seleciona automaticamente a fonte ativa. As entradas funcionam de 240 a 295 VCA e de 45 a 65 Hz.

Qual é a diferença entre a saída principal e a auxiliar?

A saída principal assegura a continuidade do fornecimento e tem um tempo de transferência inferior a 20 ms. A saída auxiliar é de 50 A e depende da presença de alimentação CA externa.

De que banco de baterias necessita?

Destina-se a um banco nominal de 48 VDC e suporta uma entrada de 38 a 66 VCC. A corrente de carregamento é de 200 A até uma temperatura ambiente de 25 °C.

Pode ser integrado com monitorização e controlo remoto?

Sim. VE.Bus permite a integração e o controlo remoto, com integração adicional com dispositivos GX e o portal VRM.

Em que sistemas pode ser utilizado?

Pode ser utilizado em sistemas autónomos, de backup e em determinadas configurações fotovoltaicas ligadas à rede.
