Victron Energy EasySolar 24/1600/40-16 230 V MPPT 100/50

Victron Energy EasySolar 24/1600/40-16 230 V MPPT 100/50: Sistema integrado para instalações de 24 V

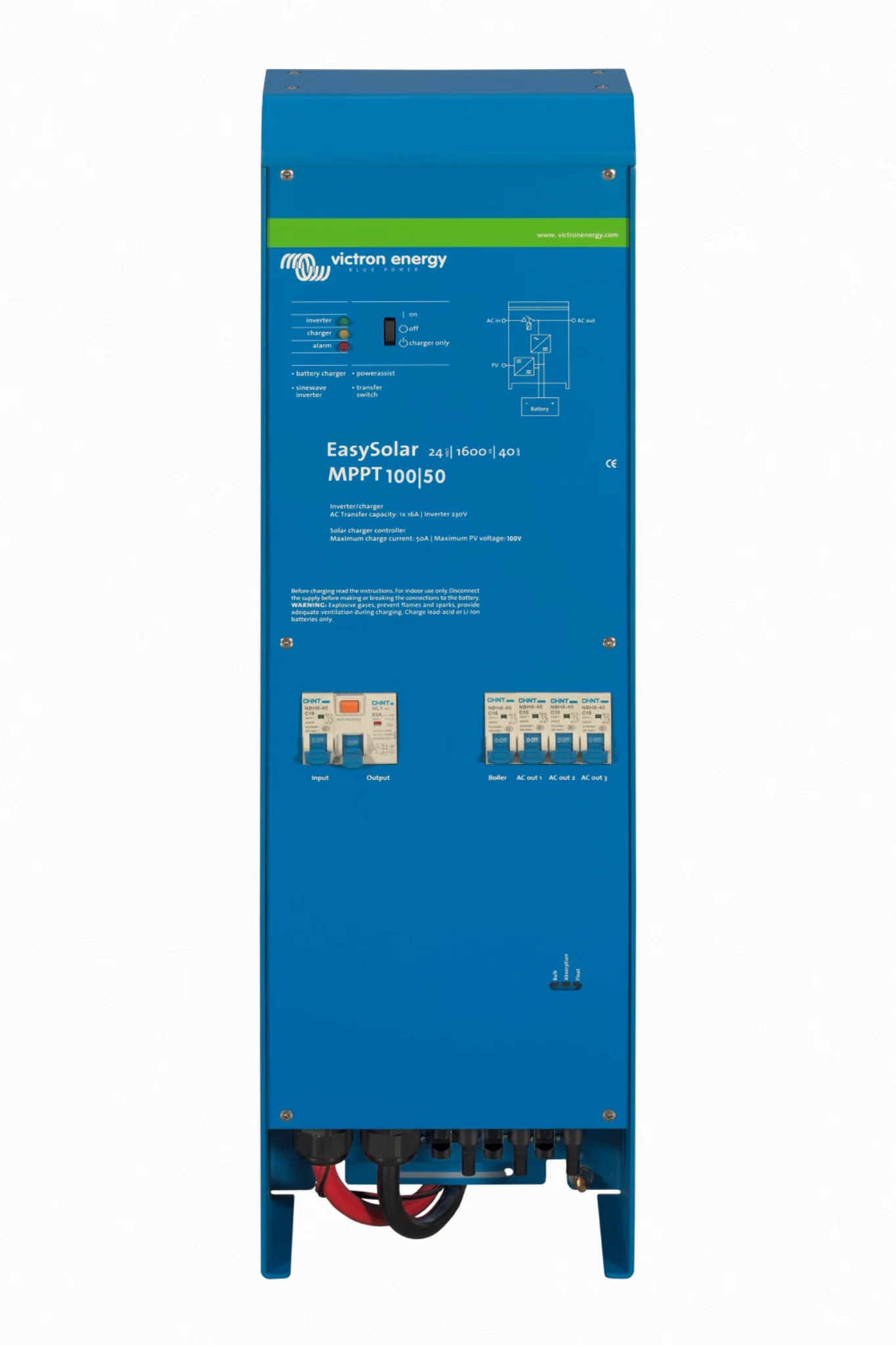

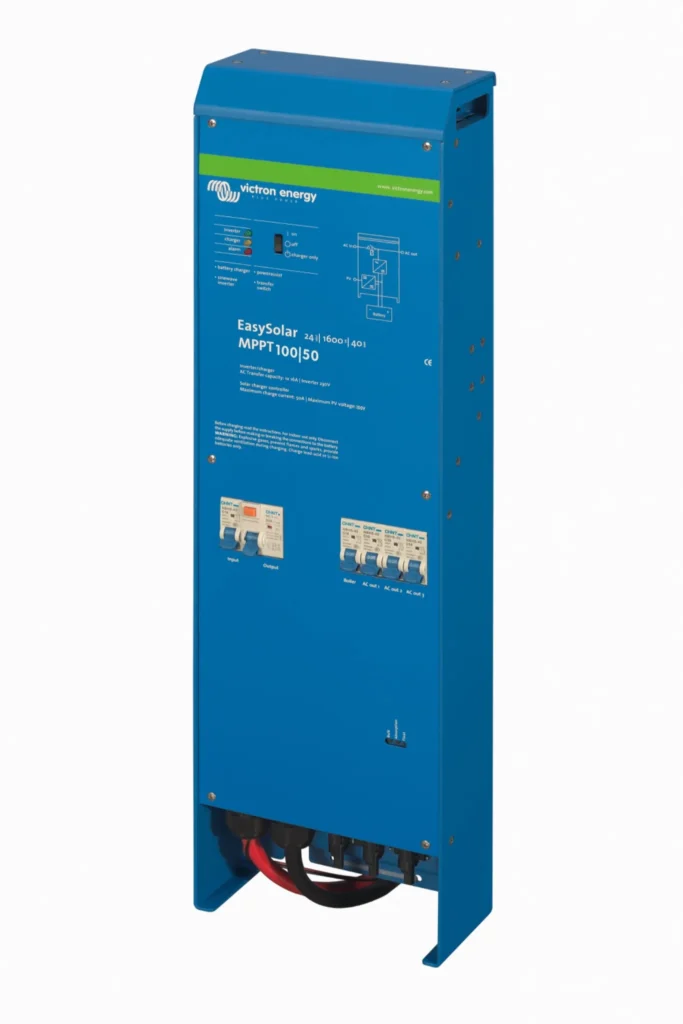

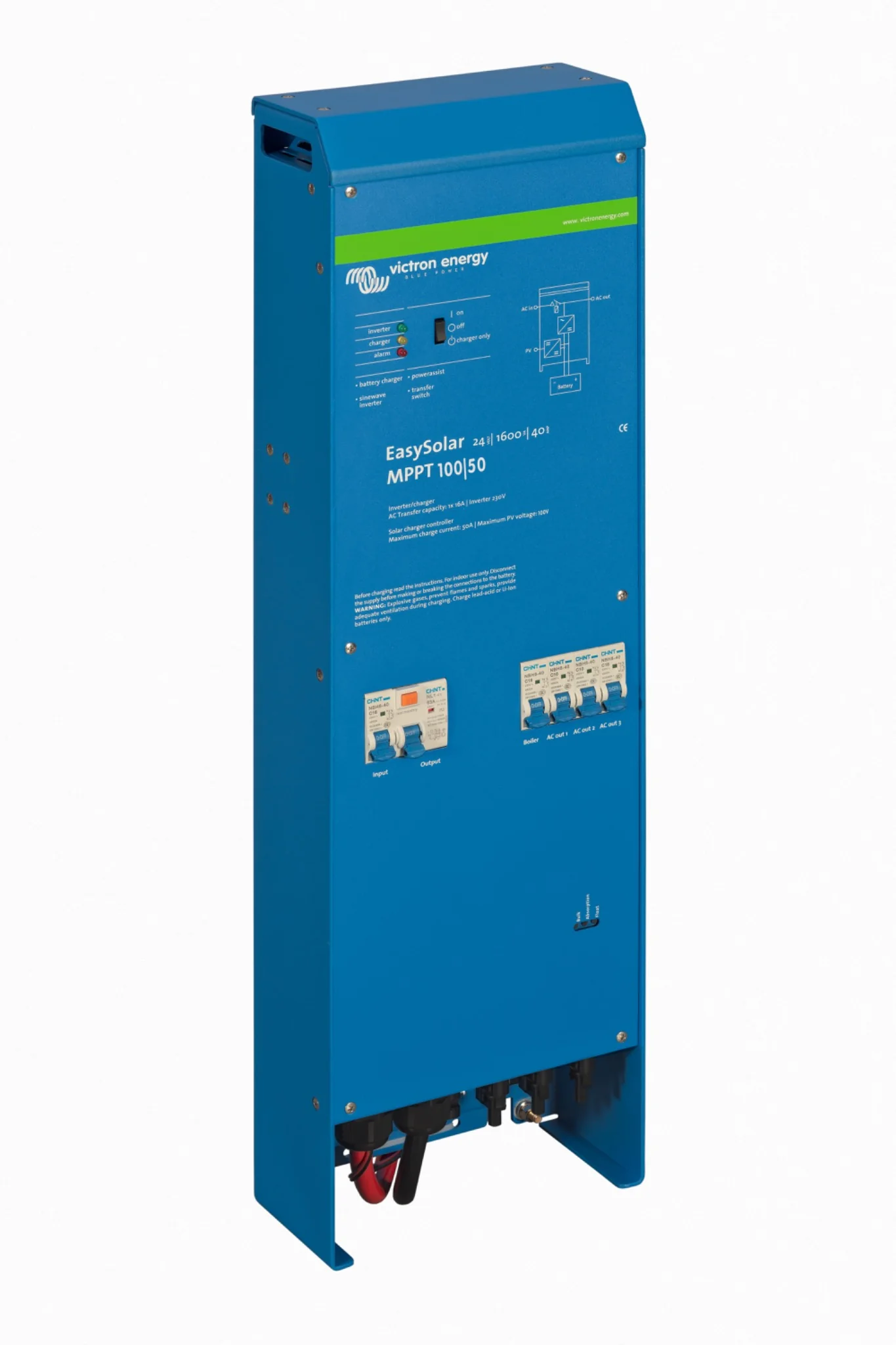

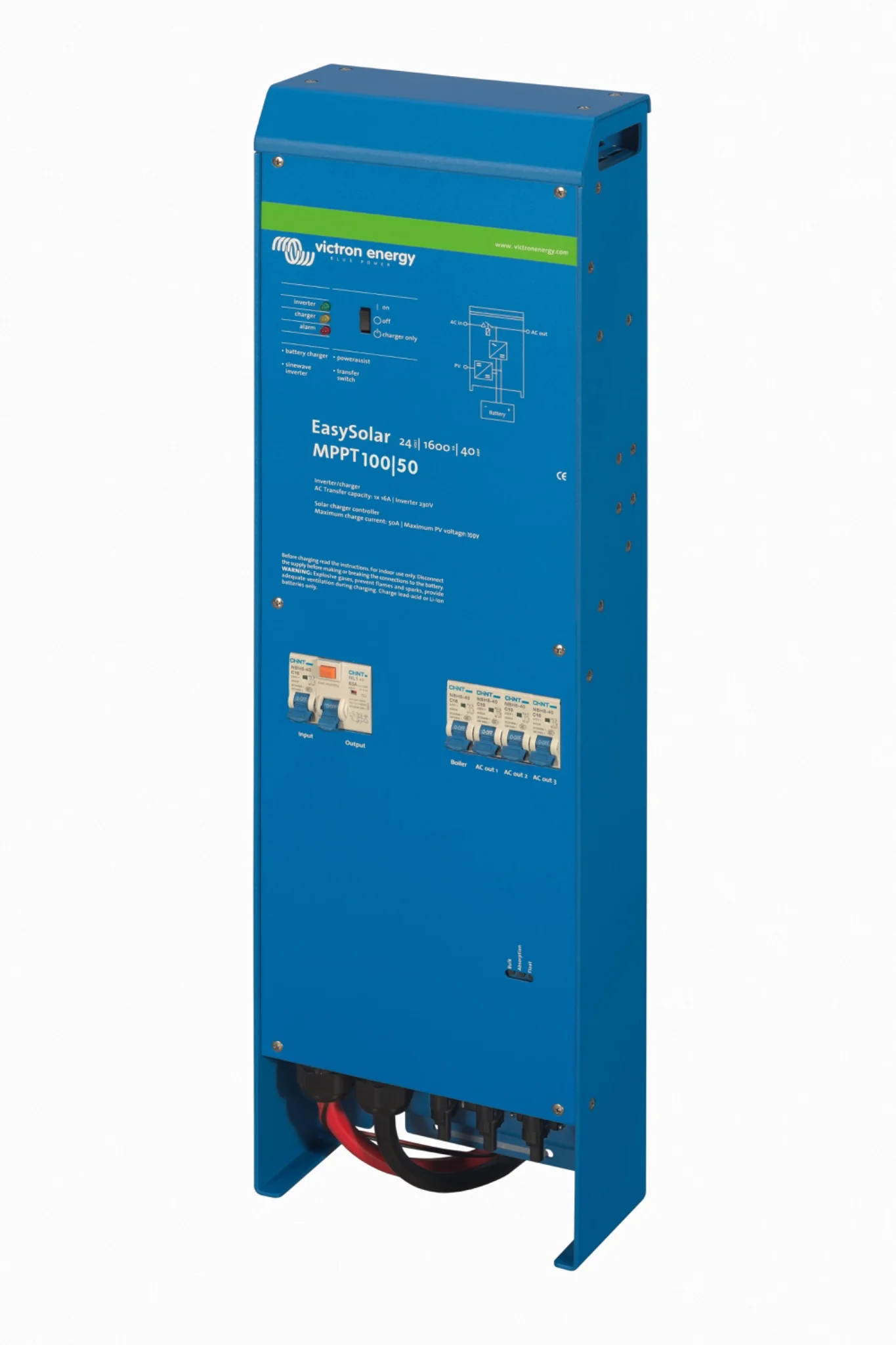

EasySolar integra um controlador de carga solar MPPT, um inversor/carregador e um distribuidor de corrente alternada numa única caixa. Esta arquitetura simplifica a instalação e reduz a cablagem entre os componentes principais. O modelo EasySolar 24/1600/40-16 MPPT 100/50 funciona com um sistema de bateria nominal de 24 V e permite a configuração através do software da Victron para aplicações solares autónomas ou ligadas à rede.

Gestão da energia

As baterias podem ser carregadas através de energia fotovoltaica ou a partir de uma fonte de corrente alternada, como a rede elétrica ou um gerador. O controlador solar integrado é um SmartSolar MPPT 100/50, com uma corrente máxima de saída de 50 A. A função PowerAssist pode complementar uma fonte de corrente alternada com energia da bateria quando a procura aumenta.

Inversor e carregador de corrente alternada

O inversor fornece uma saída de 230 V CA ±2 %, com uma frequência nominal ajustável de 50 Hz. A potência contínua é de 1600 VA / 1300 W a 25 °C e de 1200 W a 40 °C, com uma potência de pico de 3000 W. A eficiência máxima do inversor é de 94 %. O carregador a partir de uma fonte CA fornece 40 A. A sua entrada aceita de 187 a 265 V CA e de 45 a 65 Hz. O comutador de transferência é de 16 A.

Controlador solar e ligação fotovoltaica

A potência fotovoltaica máxima para esta variante de 24 V é de 1400 W. A tensão máxima de circuito aberto FV é de 100 V e a eficiência máxima do controlador atinge 98 %. A ligação fotovoltaica é realizada através de três conjuntos de conectores MC4.

Distribuição de corrente alternada

O distribuidor de corrente alternada incorpora um RCD de 30 mA/16 A e quatro saídas protegidas por disjuntores: duas de 10 A e duas de 16 A. Uma saída de 16 A depende da disponibilidade da entrada AC.

Dimensões e ambiente de funcionamento

As dimensões são 745 × 214 × 110 mm e o peso é de 15 kg. Inclui cabos de bateria de 1,5 m. A caixa tem um grau de proteção IP21 e o intervalo de funcionamento é de −20 a +50 °C. As normas de segurança são EN 60335-1, EN 60335-2-29 e EN 62109.

Perguntas frequentes

Para que tensão da bateria foi concebido?

Para um sistema de bateria com tensão nominal de 24 V, com um intervalo de entrada do inversor de 19–33 V DC.

O que integra?

Um inversor/carregador, um controlador solar SmartSolar MPPT 100/50 e um distribuidor de corrente alternada.

Que potência fotovoltaica admite?

Até 1400 W, com uma tensão máxima de circuito aberto FV de 100 V.

Pode carregar a bateria a partir da rede elétrica ou de um gerador?

Sim, através de uma fonte de corrente alternada. O carregador fornece 40 A.

Que saídas de corrente alternada incorpora?

Quatro saídas protegidas: duas de 10 A e duas de 16 A. Uma saída de 16 A depende da disponibilidade da entrada AC.
