Inversor/carregador Victron Energy Quattro-II 24/3000/70-50/50 2x120V

Inversor/carregador Victron Energy Quattro-II 24/3000/70-50/50 2×120 V: inversor, carregador e comutador de transferência

O Quattro-II reúne um inversor sinusoidal, um carregador de baterias e um comutador de transferência na mesma carcaça. A variante corresponde a um banco de baterias de 24 V CC, com um intervalo de entrada de corrente contínua de 19–33 V. Incorpora um transformador de isolamento interno com isolamento reforçado. Não é um autotransformador.

Funcionamento com sistemas de 120/240 V

No modo inversor, fornece uma saída monofásica de 120 V e liga internamente L1 e L2 para alimentar cargas de 120 V em ambos os lados do quadro. As cargas de 240 V só recebem tensão quando existe uma entrada externa de fase dividida de 120/240 V. O equipamento não gera 240 V a partir da bateria.

Entradas e saídas de CA

Dispõe de duas entradas de CA para gerir duas fontes independentes, como a rede ou uma tomada de cais e um gerador, selecionando automaticamente uma fonte disponível. A entrada admite 90–140 V em monofásico ou 180–280 V em fase dividida, com uma frequência de 55–65 Hz e uma corrente máxima de 50 A por circuito. Dispõe de duas saídas de CA. A saída auxiliar pode ser desligada quando não está disponível uma fonte externa.

PowerControl e PowerAssist

PowerControl gere o limite da fonte de CA. PowerAssist complementa temporariamente a sua capacidade com energia da bateria.

Potência e carregamento da bateria

A potência contínua é de 3000 VA e 2400 W a 25 °C, 2200 W a 40 °C e 1700 W a 65 °C. A potência de pico é de 5500 W. O carregador de baterias fornece até 70 A. As tensões de carregamento para a variante de 24 V são 28,8 V em absorção, 27,6 V em flutuação e 26,4 V em armazenamento. A eficiência máxima é de 94 %. O consumo é de 11 W em vazio, 8 W no modo AES e 4 W no modo de pesquisa.

Integração e ligações

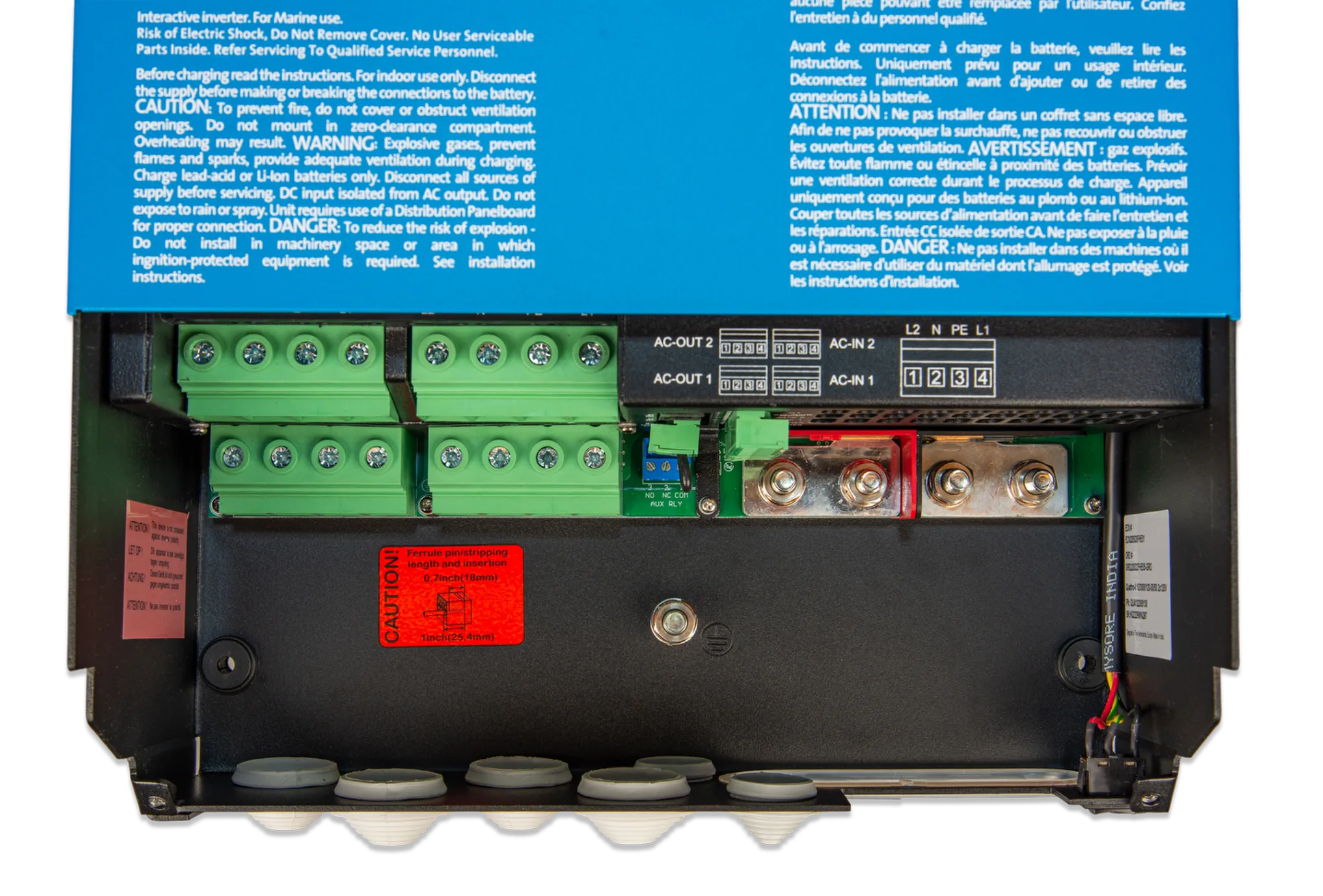

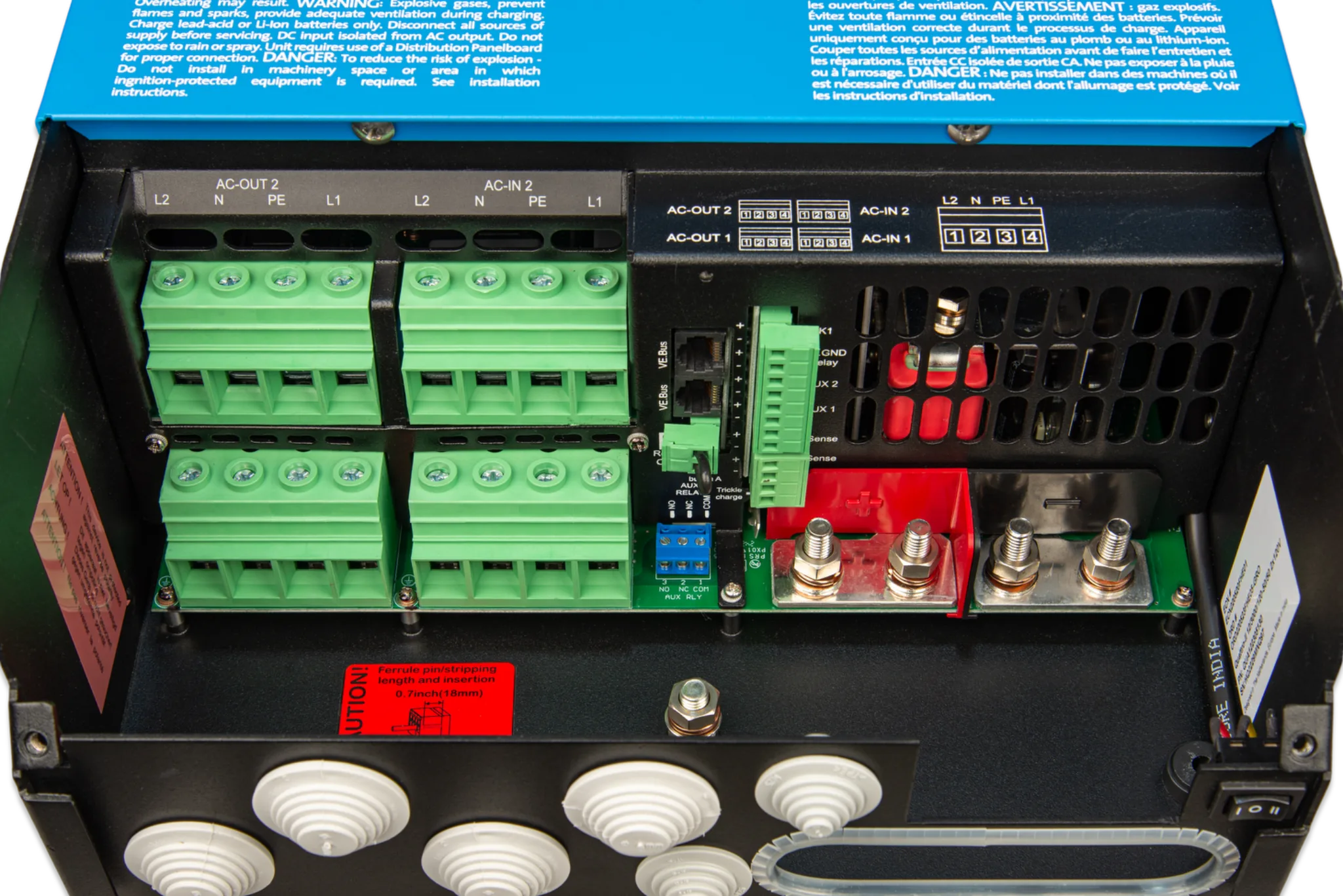

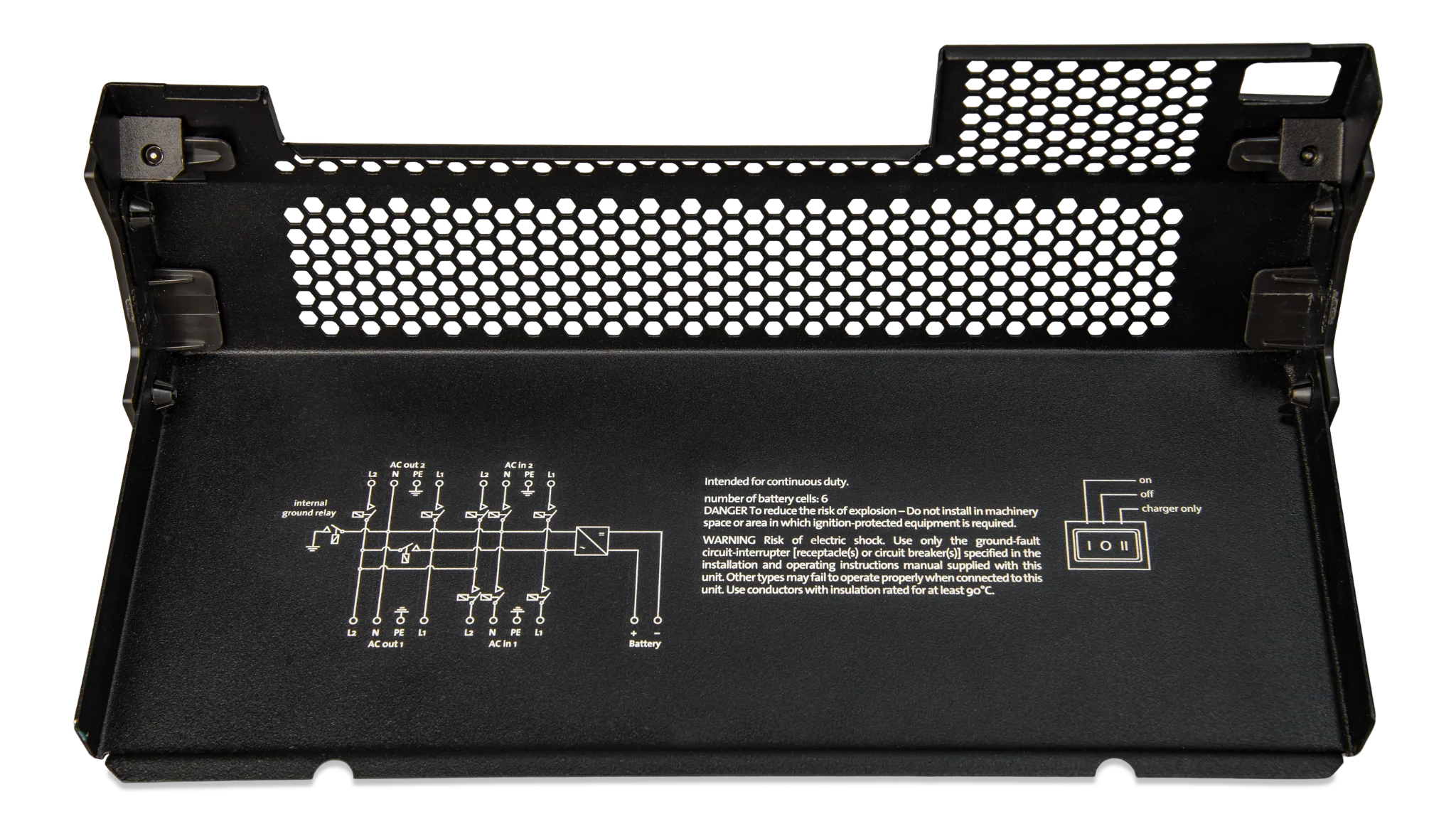

A comunicação VE.Bus permite a integração, configuração e monitorização com equipamentos compatíveis. Incorpora também um relé programável, controlo remoto e ligações auxiliares para a sua integração em sistemas de energia. A ligação da bateria é efetuada através de dois parafusos M8 e as ligações de CA através de terminais de parafuso de 21 mm² (4 AWG). Inclui sensor de temperatura da bateria.

Aplicações

Foi concebido para instalações autónomas, embarcações, veículos e outros sistemas com arquitetura elétrica norte-americana de 120/240 V e 60 Hz.

Perguntas frequentes

Pode alimentar cargas de 240 V a partir da bateria?

Não. A partir da bateria, fornece 120 V monofásicos; as cargas de 240 V requerem uma entrada externa de fase dividida de 120/240 V.

Quantas fontes de CA pode gerir?

Duas fontes independentes, com seleção automática de uma fonte disponível.

Que tensão de bateria utiliza?

A variante utiliza 24 V CC, com um intervalo de entrada de 19–33 V.

Que potência contínua pode fornecer?

3000 VA e 2400 W a 25 °C; 2200 W a 40 °C e 1700 W a 65 °C.

Que função tem a saída auxiliar?

Pode ser desligada quando não está disponível uma fonte externa.
