Victron Energy MultiPlus-II 12/4k/160-50 2x120V

Victron Energy MultiPlus-II 12/4k/160-50 2×120 V: Potência do inversor e capacidade de carregamento

O MultiPlus-II combina as funções de inversor e carregador. Fornece 3,4 kW contínuos a 25 °C,3,1 kW a 40 °C e 2,4 kW a 65 °C. No arranque a frio, pode atingir 4,0 kW durante uma hora ou 4,5 kW durante 30 minutos. A potência de pico é de 6 kW durante 2 segundos. A corrente máxima de carregamento da bateria é de 160 A. As tensões de carregamento são 14,4 V em absorção, 13,8 V em flutuação e 13,2 V em armazenamento. O intervalo de entrada da bateria é de 9,5 a 17 V CC.

Entrada, saída e transferência de CA

Integra as funções PowerControl e PowerAssist na entrada L1, além de um comutador de transferência integrado de 50 A. A entrada CA monofásica admite 90–140 V CA e 45–65 Hz. Em fase dividida admite 180–280 V CA e 45–65 Hz, com uma corrente máxima de entrada de 50 A por circuito. A saída em modo inversor é de 120 V CA ±2 %, com uma frequência nominal de 60 Hz ±0,1 % e possibilidade de ajuste para 50 Hz.

Integração, controlo e automatização

Inclui uma porta VE.Bus para funcionamento em paralelo e trifásico, monitorização remota e integração do sistema. Dispõe ainda de duas portas de comunicação de uso geral e permite ligar e desligar remotamente. O relé programável pode ser configurado para alarme geral, subtensão da bateria ou arranque e paragem do gerador. Inclui um sensor de temperatura da bateria e permite um sensor externo opcional de corrente CA.

Proteções e condições de funcionamento

Inclui proteções contra curto-circuito na saída, sobrecarga, tensão da bateria alta ou baixa, temperatura elevada, presença de tensão CA na saída do inversor e ondulação excessiva na entrada. O arrefecimento é por ventilador. O intervalo de temperatura de funcionamento é de −40 a +65 °C e permite até 95 % de humidade sem condensação. A caixa é de aço, de cor azul RAL 5012, com grau de proteção IP22. A família declara conformidade com as normas de segurança EN-IEC 60335-1,EN-IEC 60335-2-29 e UL 458, além das normas de emissões e imunidade.

Ligações, dimensões e consumo

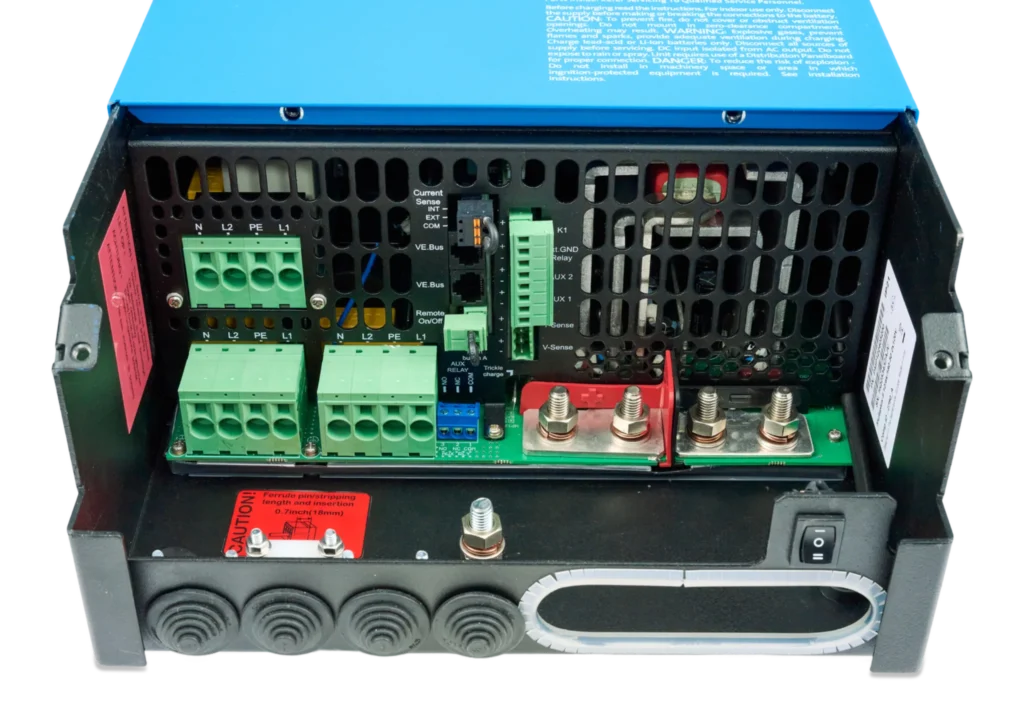

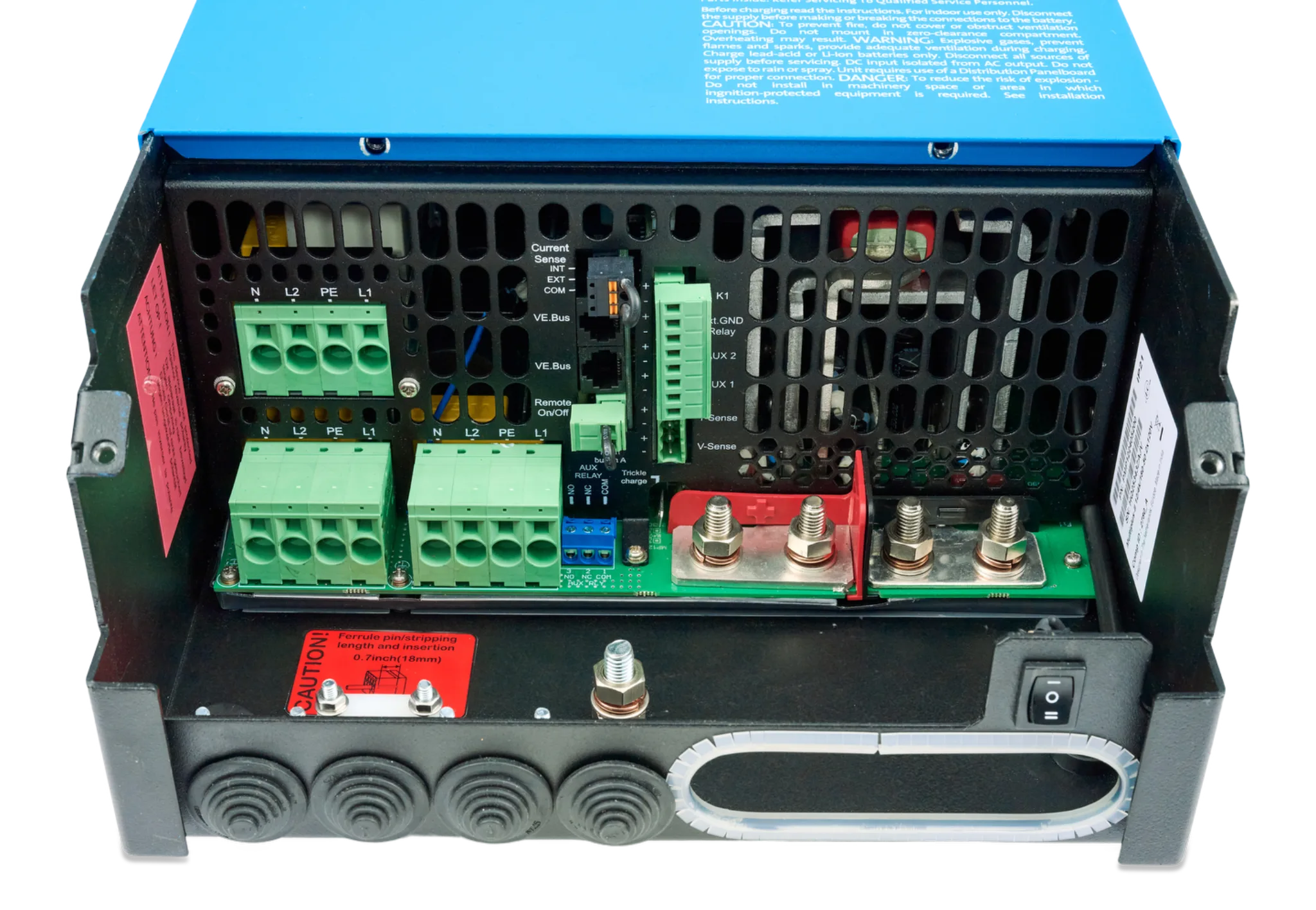

A ligação da bateria utiliza dois conjuntos de dois pernos M8. A ligação AC é realizada através de bornes de parafuso para condutores até 21 mm² (4 AWG). O equipamento pesa 25 kg e mede 650 × 275 × 165 mm de altura × largura × profundidade. O consumo é de 18 W em vazio,11 W no modo AES e 4 W no modo de pesquisa. A eficiência máxima é de 93 %.

Perguntas frequentes

Que tensão fornece no modo inversor?

Fornece 120 V CA ±2 %, com uma frequência nominal de 60 Hz ±0,1 % e possibilidade de ajuste para 50 Hz.

Qual é a sua potência contínua?

A potência contínua é de 3,4 kW a 25 °C, 3,1 kW a 40 °C e 2,4 kW a 65 °C.

Que entrada AC aceita?

Aceita uma entrada monofásica de 90–140 V AC ou uma entrada de fase dividida de 180–280 V AC, ambas a 45–65 Hz.

Pode funcionar em paralelo ou em trifásico?

Sim. A porta VE.Bus permite o funcionamento em paralelo e em trifásico.

Permite controlar um gerador?

Sim. O relé programável permite a configuração do arranque e da paragem do gerador.
