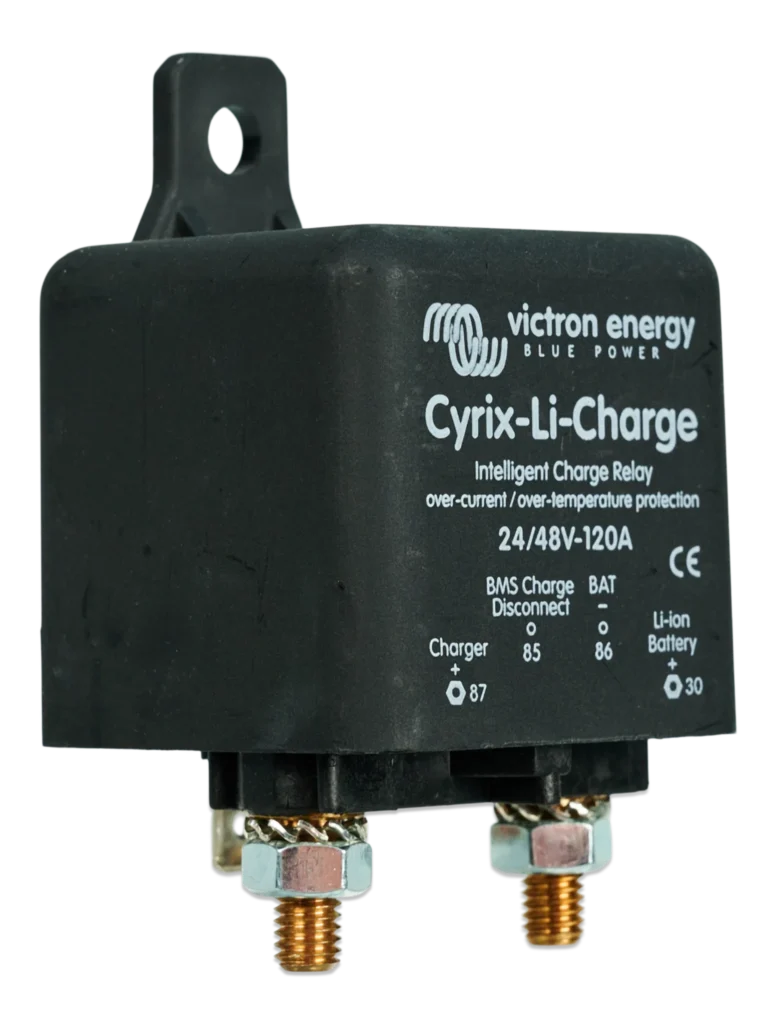

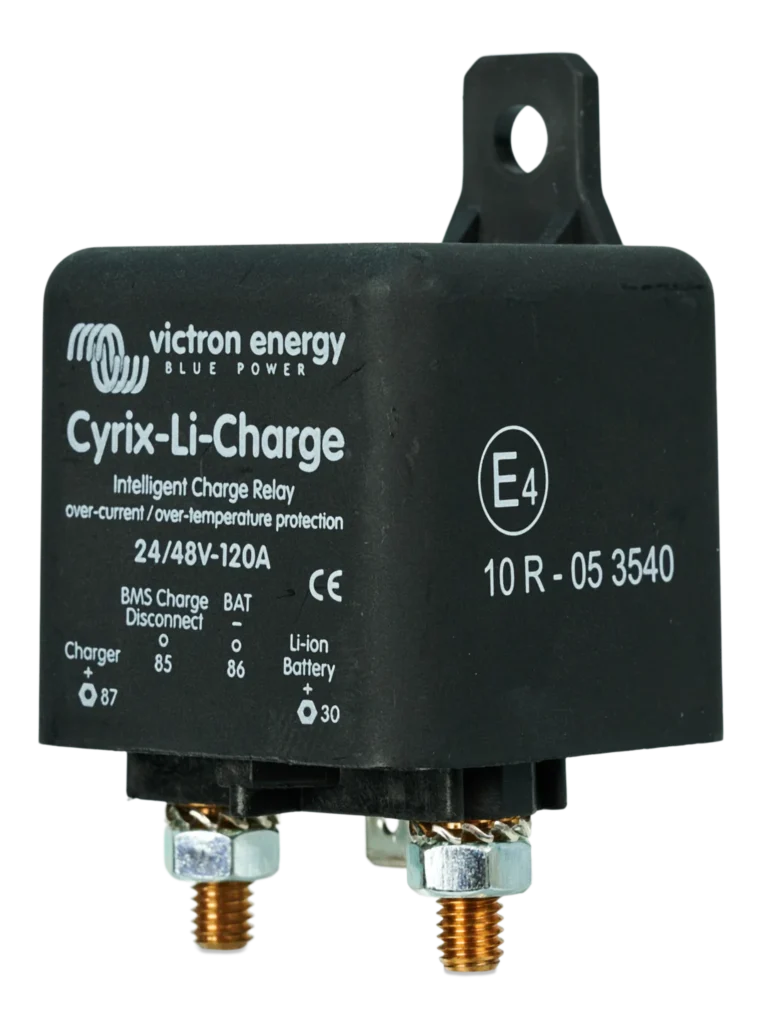

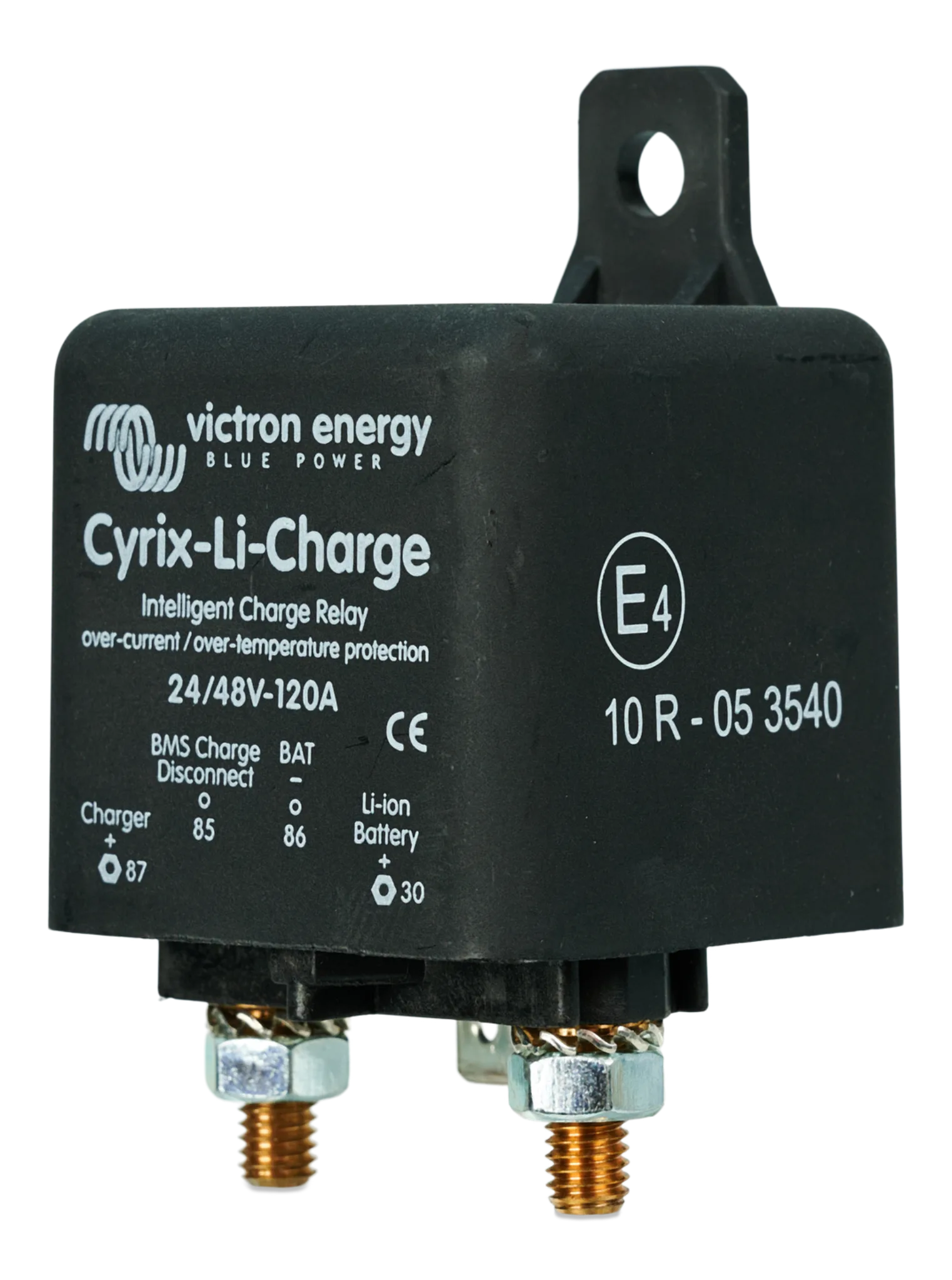

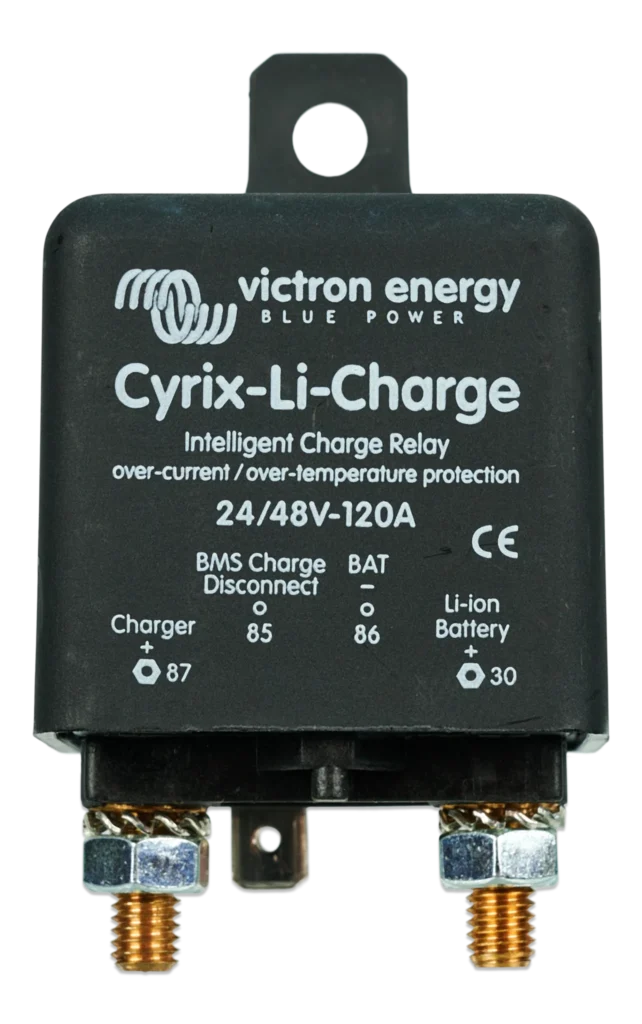

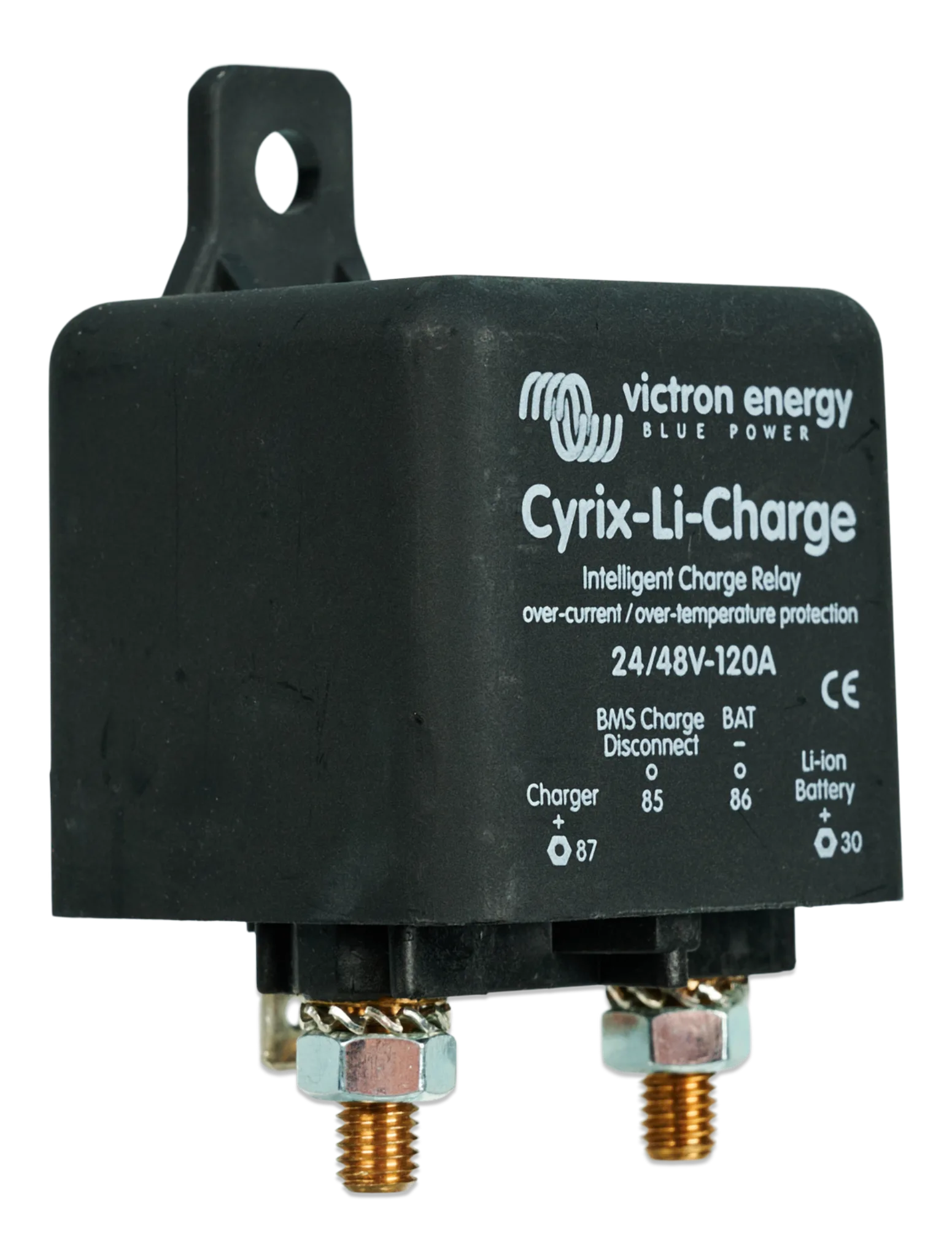

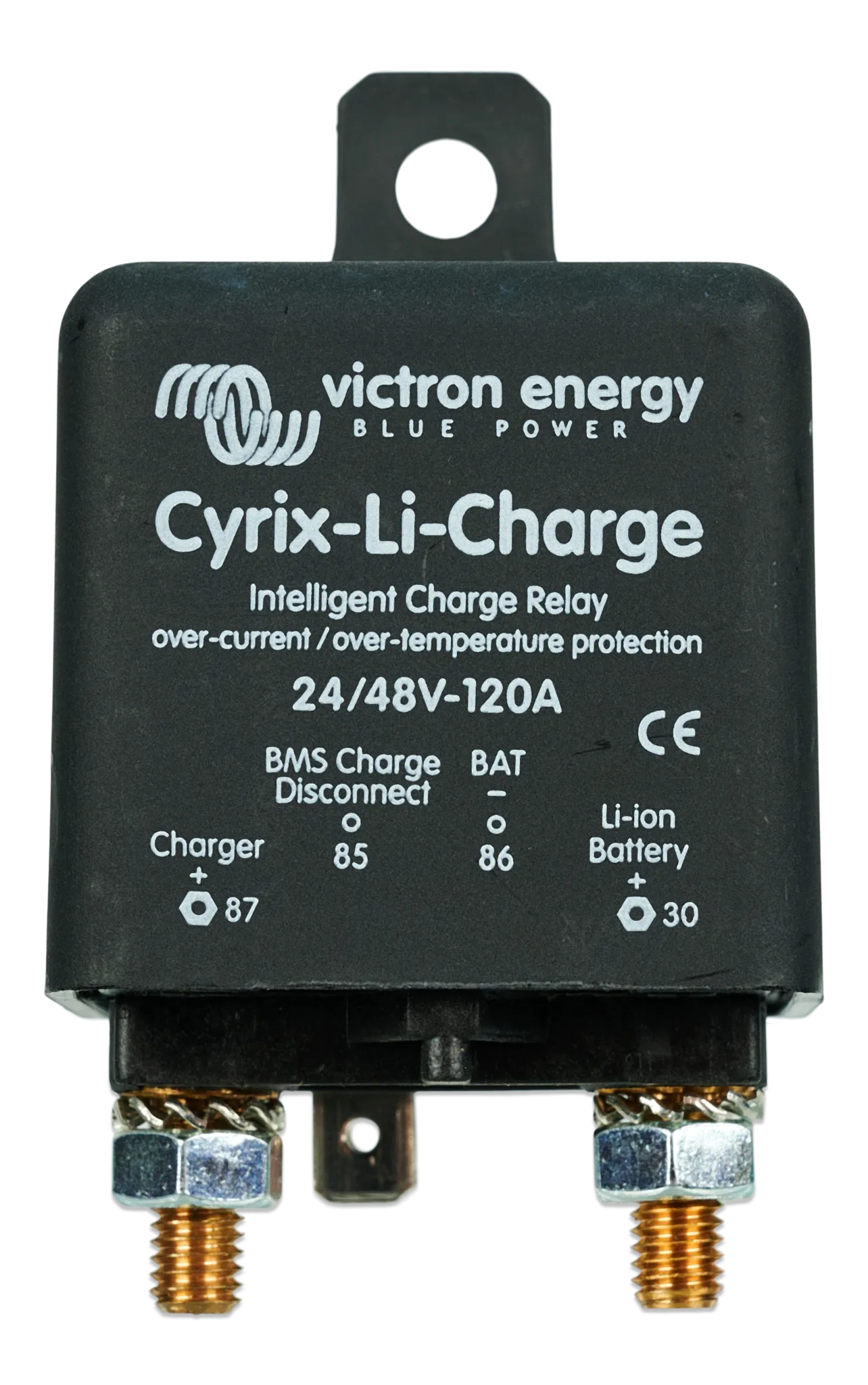

Relé de carga Victron Energy Cyrix-Li-Charge 24/48 V 120 A

Relé de carregamento Victron Energy Cyrix-Li-Charge 24/48 V 120 A: controlo do carregamento através do BMS

Cyrix-Li-Charge é uma família de relés de carregamento da Victron Energy pertencente à série Cyrix Li-ion. Liga ou desliga uma fonte de carregamento em relação a uma bateria de lítio de acordo com a entrada de controlo proveniente do BMS do sistema. A entrada de controlo ativa o relé quando está em nível alto. Quando fica em nível baixo ou flutuante, desativa-o; com a entrada flutuante, a desconexão é imediata. A desconexão ordenada pelo BMS permite interromper o carregamento perante uma indicação de sobretensão ou sobretemperatura das células. O relé não mede estes estados por si próprio.

Sequência de ligação e religação

A ligação do carregador ocorre após aproximadamente 3 segundos quando a saída Charge Disconnect do VE.Bus BMS está em nível alto, existe tensão suficiente no terminal do carregador e chegam pelo menos 2 V ao terminal da bateria. Para esta variante, a lógica contempla limiares de ligação do carregador de 26 V ou 52 V, consoante o sistema detetado. Com o carregador ligado, o equipamento abre o circuito após uma hora para verificar se a fonte de carregamento continua ativada. Se as condições se mantiverem, pode voltar a ligar-se com atraso. Esta lógica temporizada evita uma religação imediata sem verificar as condições de carregamento.

Variante, capacidade e designações

Esta variante destina-se a sistemas de 24 V e 48 V. A corrente nominal é de 120 A e a capacidade de corte a 48 V é de 40 A; ambos os valores são parâmetros diferentes. Cyrix-Li-Charge, Cyrix-Li-load e Cyrix-Li-ct têm funções diferentes e não são designações intermutáveis.

Proteção e características físicas

A série inclui supressão de transientes para limitar o pico de tensão produzido ao abrir o relé. O grau de proteção é IP54 e o consumo elétrico com o relé aberto é inferior a 4 mA. As dimensões são 46 × 46 × 80 mm e o peso é de 0,11 kg.

Perguntas frequentes

Para que serve o Cyrix-Li-Charge?

Liga ou desliga uma fonte de carregamento em relação a uma bateria de lítio, seguindo o sinal de controlo do BMS.

Pode ser utilizado em sistemas de 24 V e 48 V?

Sim. Esta variante destina-se a sistemas de 24 V e 48 V.

O que acontece quando a entrada de controlo fica flutuante?

O relé desliga-se imediatamente.

O relé deteta diretamente a sobretensão ou a temperatura das células?

Não. A deteção é efetuada pelo BMS; o relé executa a ordem de desconexão.
