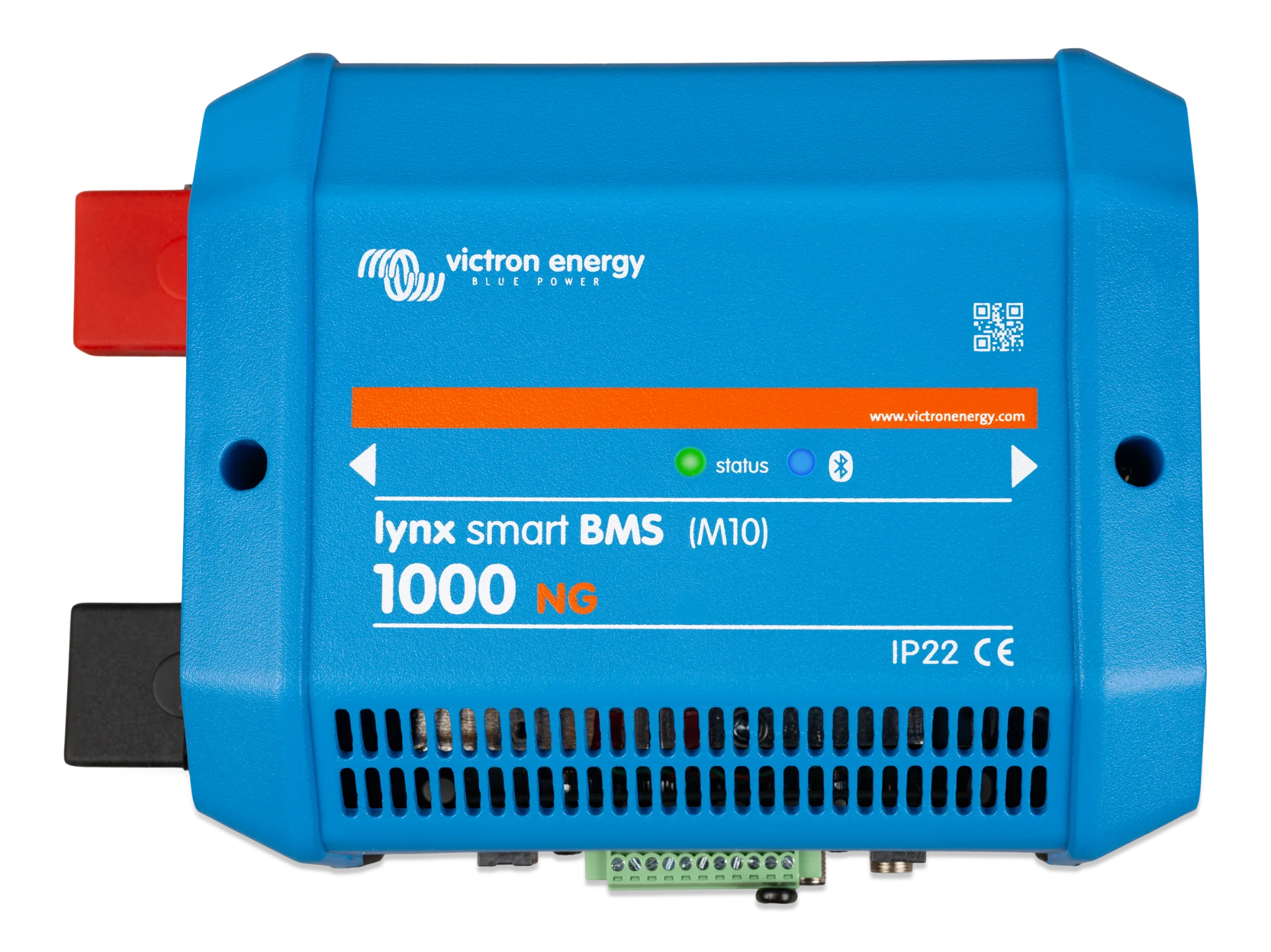

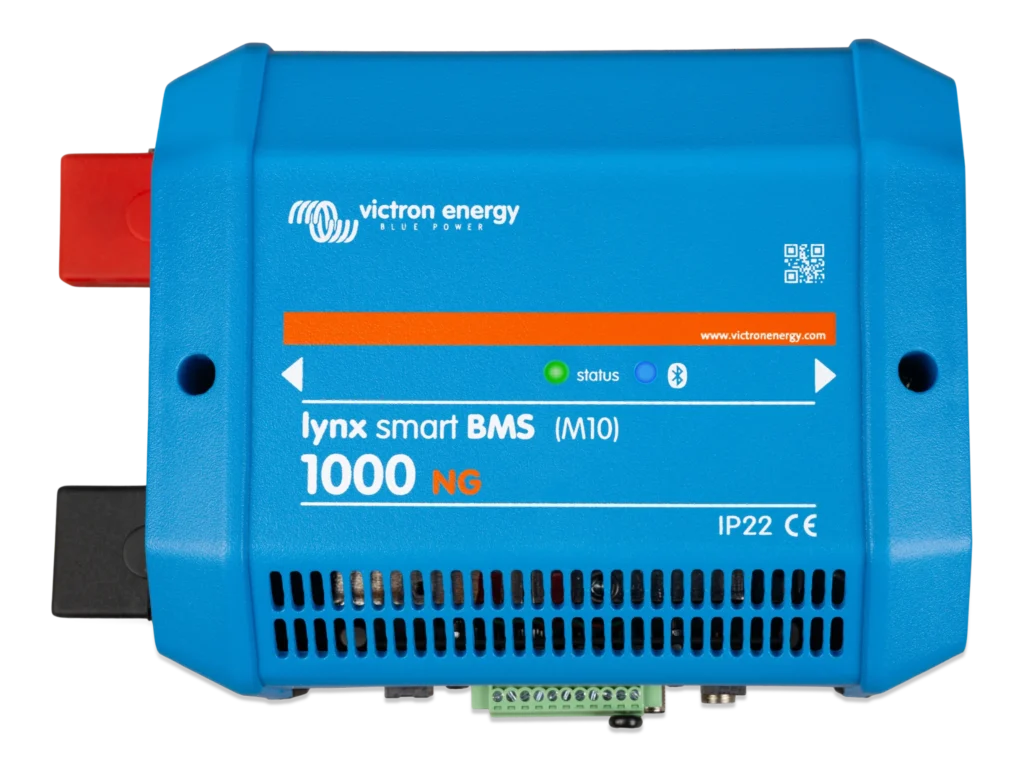

Victron Energy Lynx Smart BMS 1000 NG (M10)

Victron Energy Lynx Smart BMS 1000 NG (M10): Gestão de baterias Victron Lithium NG

Este BMS foi concebido especificamente para gerir baterias Victron Lithium NG com química LiFePO₄. Não deve ser selecionado como BMS universal para baterias de outras famílias ou químicas. Suporta sistemas de 12, 24 ou 48 V, com um intervalo de tensão da bateria de 9–60 VCC e uma tensão máxima de entrada de 75 VCC. A variante 1000 NG destina-se a sistemas que necessitam de um contactor principal com uma corrente contínua nominal de 1000 A. A família Lynx Smart BMS NG também permite configurar vários BMS em paralelo para aumentar a capacidade e criar redundância entre bancadas independentes. Cada projeto deve manter uma arquitetura coerente com as baterias Victron Lithium NG e com os elementos de distribuição utilizados.

Contactor, comutação e pré-carga

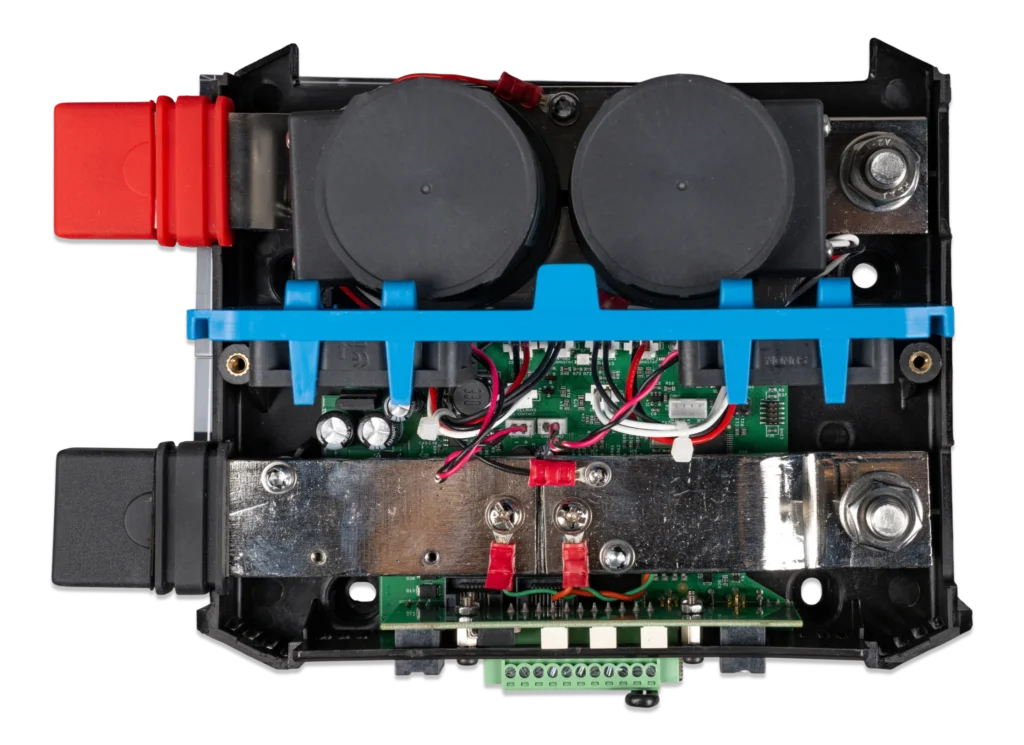

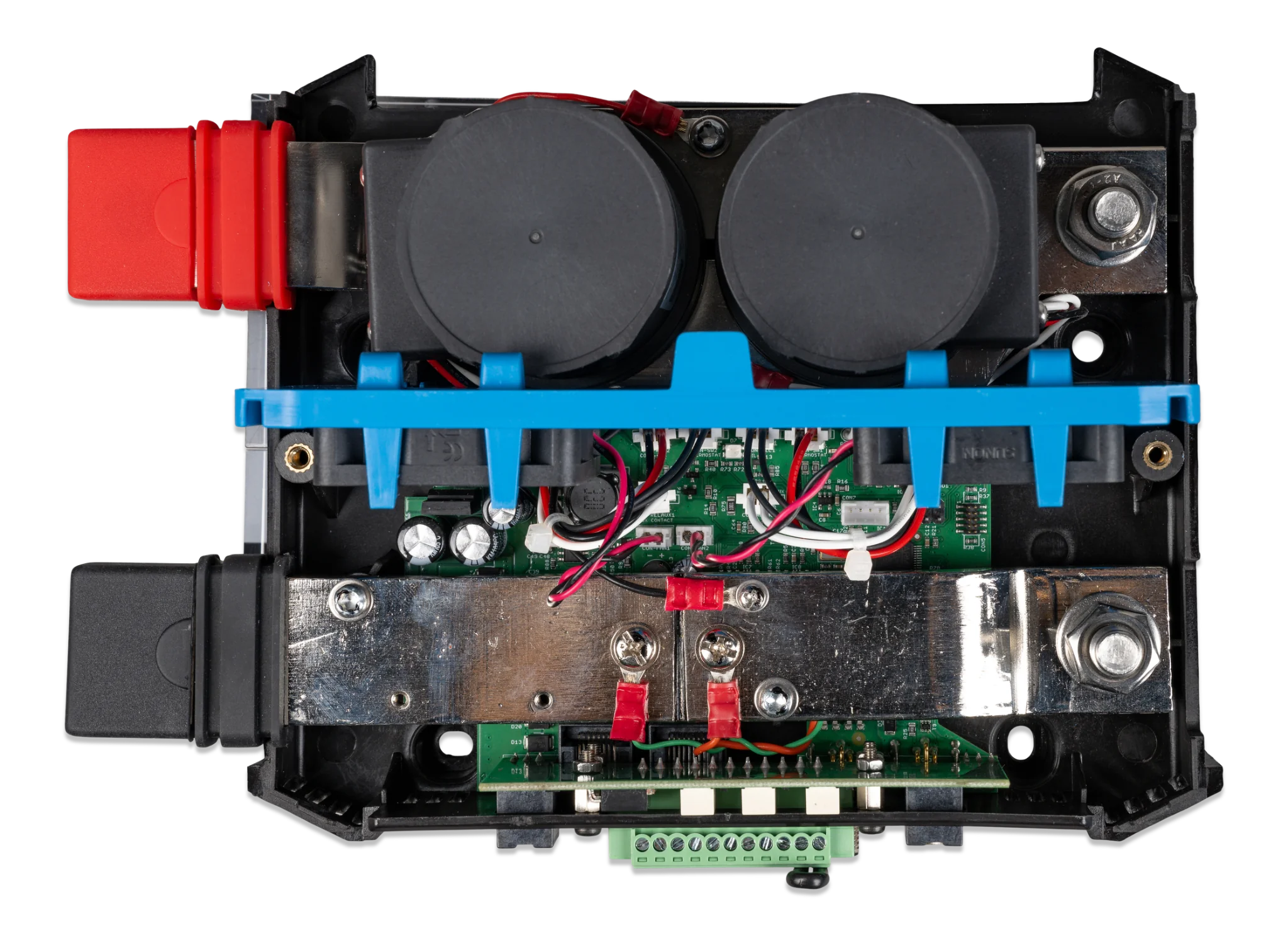

O contactor de segurança integrado suporta 1000 A de corrente contínua e até 1200 A durante 5 minutos. Para além da sua função de segurança, pode atuar como interruptor principal controlável à distância. O circuito de pré-carga limita as correntes de irrupção ao ligar cargas capacitivas, como inversores. A resistência mínima de carga para a pré-carga é de 10 Ω em sistemas de 12 V e de 20 Ω em sistemas de 24/48 V. Para a coordenação com equipamentos compatíveis, dispõe de controlo DVCC e de contactos ATC e ATD. Estes contactos suportam até 0,5 A a 60 VCC e dispõem de proteção através de fusível rearmável. O relé programável SPDT permite gerir funções configuráveis até um máximo de 2 A a 60 VCC.

Monitorização local e comunicações

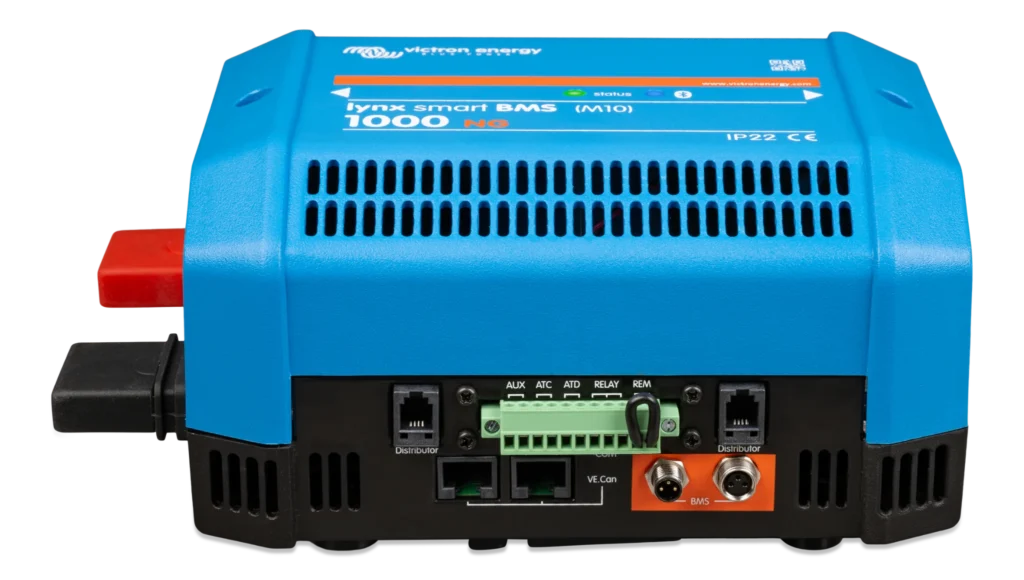

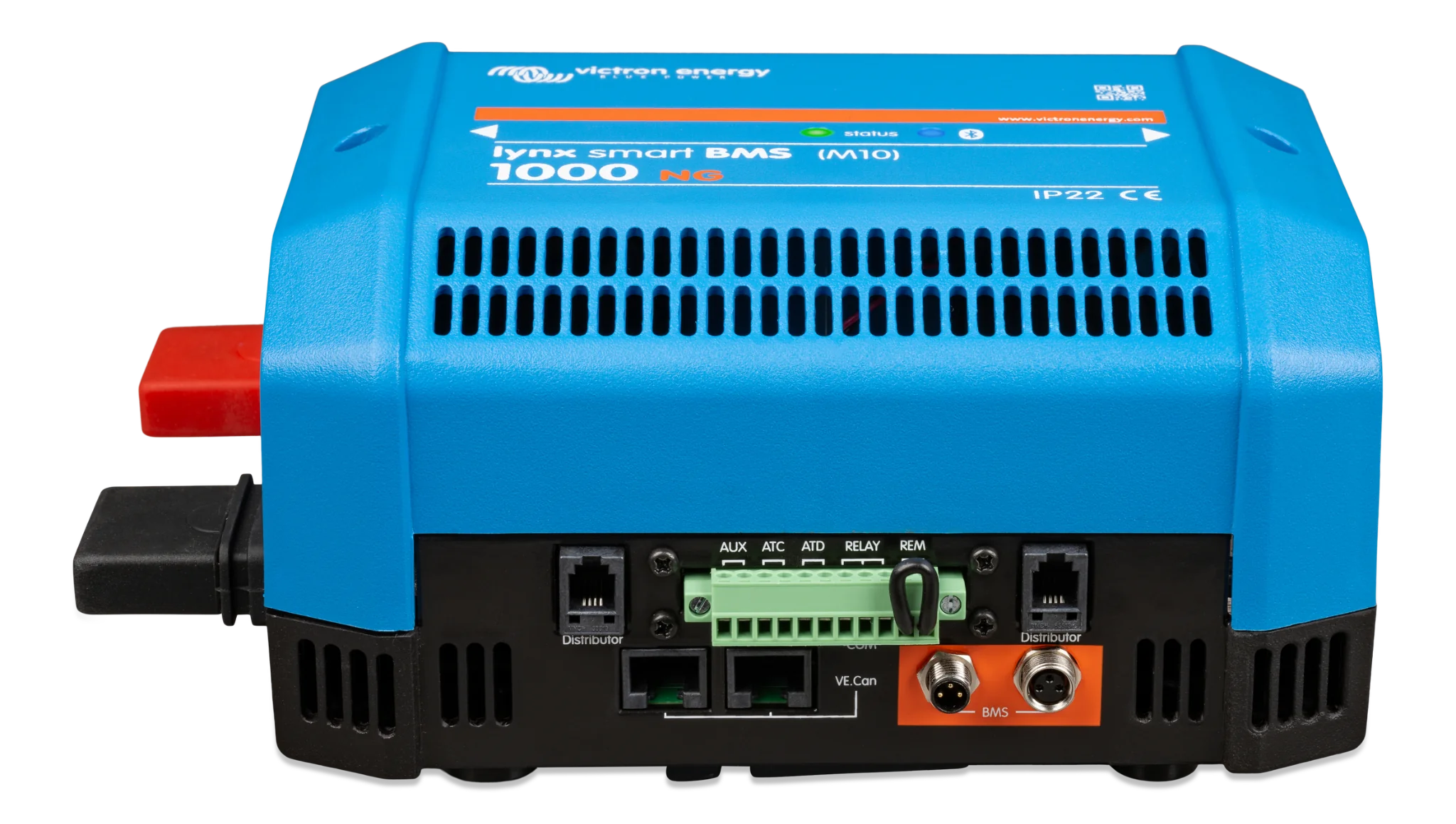

O monitor de bateria fornece informações sobre o estado de carga, tensão, corrente, históricos, estado do sistema e dados das células. O controlo e a monitorização local são realizados através de Bluetooth e da aplicação VictronConnect. A ligação VE.Can através de RJ45 permite integrar o BMS com dispositivos GX. Também suporta a integração NMEA 2000 utilizando o cabo adaptador correspondente. A saída AUX fornece até 1,1 A contínuos e está protegida por um fusível rearmável. Pode ser utilizada para alimentar cargas selecionadas, como um dispositivo GX, dentro dos limites elétricos do sistema.

Integração com Lynx Distributor e módulos M10

O BMS faz parte do sistema modular de distribuição Lynx e utiliza barramento e pernos M10. A compatibilidade mecânica declarada corresponde a produtos Lynx M10, com um binário de aperto oficial de 33 Nm. A ligação destinada a monitorizar um Lynx Distributor utiliza RJ10. Com módulos Lynx Distributor ligados, o BMS pode monitorizar os respetivos fusíveis e gerar avisos quando é detetado um fusível fundido. O barramento é fabricado em cobre estanhado e tem uma secção de 8 × 30 mm. A caixa mede 230 × 180 × 100 mm e o peso do equipamento é de 2,7 kg; estas são as dimensões da caixa e não substituem as cotas completas necessárias para planear a montagem.

Critérios de instalação e ambiente

A ligação elétrica deve respeitar a polaridade: este modelo não dispõe de proteção contra inversão de polaridade. O aperto dos pernos M10 deve ser realizado a 33 Nm. O equipamento pode funcionar e ser armazenado entre −40 °C e +60 °C, com uma humidade máxima de 95 % sem condensação. O seu grau de proteção é IP22, pelo que o ambiente de instalação deve ser compatível com esse nível de proteção. O consumo aproximado é de 0,3 mA no modo OFF, 0,6 W em espera e 4,2 W no modo ON, consoante o estado dos relés. A seleção da cablagem, das proteções e das distâncias de montagem deve fazer parte do projeto completo do sistema.

Seleção do equipamento e limites de utilização

Esta variante é adequada quando o sistema utiliza baterias Victron Lithium NG, distribuição Lynx M10 e necessita de uma corrente contínua nominal do contactor de até 1000 A. A compatibilidade com o formato M10 facilita a sua integração mecânica com produtos Lynx da mesma configuração. Antes de o escolher, verifique três aspetos do projeto: se a bateria pertence à família Victron Lithium NG, se a tensão do sistema é de 12, 24 ou 48 V e se a arquitetura elétrica respeita os limites de tensão, corrente, ligações e ambiente indicados. O BMS incorpora contactor, pré-carga, monitorização e funções de controlo, mas a proteção integral da instalação depende do projeto completo do banco de baterias, da distribuição, da cablagem e dos elementos de proteção correspondentes a cada sistema.

Perguntas frequentes

Com que baterias é compatível o Lynx Smart BMS 1000 NG?

Foi concebido para baterias Victron Lithium NG com química LiFePO₄. Não é apresentado como um BMS universal para outras baterias ou químicas.

Que tensões de sistema suporta?

Suporta sistemas de 12, 24 ou 48 V. O intervalo de tensão da bateria é de 9–60 VCC e a tensão máxima de entrada é de 75 VCC.

Que corrente suporta o contactor principal?

A corrente contínua nominal é de 1000 A. Pode suportar uma corrente de pico de 1200 A durante 5 minutos.

Inclui uma função de pré-carga para inversores?

Sim. Integra um circuito de pré-carga que limita as correntes de irrupção ao ligar cargas capacitivas, como inversores. A resistência mínima da carga é de 10 Ω a 12 V e de 20 Ω a 24/48 V.

Como é feita a monitorização e o controlo local?

A monitorização e o controlo local são realizados através de Bluetooth e da aplicação VictronConnect. O monitor da bateria apresenta o estado de carga, a tensão, a corrente, os históricos, o estado e os dados das células.

Pode ser integrado com um dispositivo GX?

Sim. Dispõe de comunicação VE.Can através de RJ45 para a sua integração com dispositivos GX. A saída AUX também pode alimentar cargas selecionadas, como um dispositivo GX, até 1,1 A contínuos.
