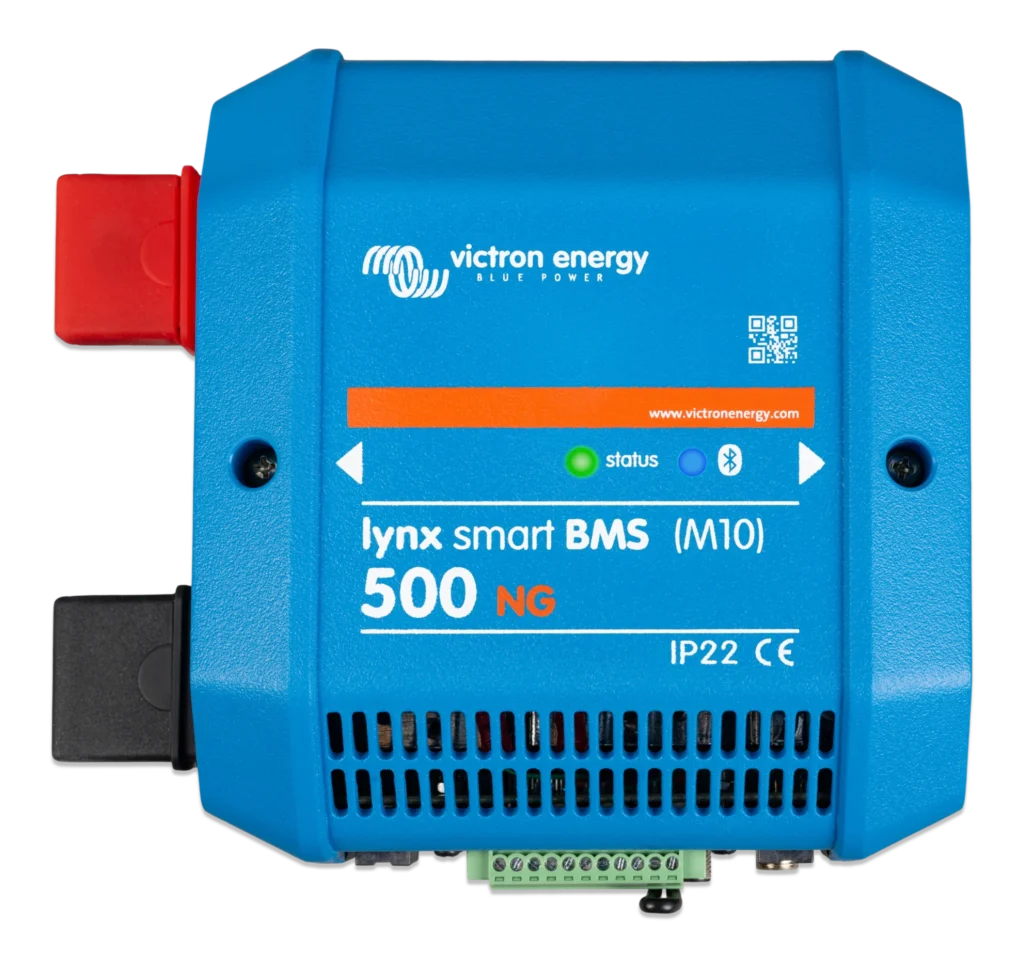

Victron Energy Lynx Smart BMS 500 NG (M10)

Victron Energy Lynx Smart BMS 500 NG (M10): BMS para baterias Victron Lithium NG

O Lynx Smart BMS 500 NG (M10) é um sistema de gestão de baterias concebido especificamente para baterias Victron Lithium NG com química LiFePO₄. Funciona em sistemas de 12, 24 ou 48 V, com um intervalo de tensão da bateria de 9–60 VCC e uma tensão máxima de entrada de 75 VCC. Integra-se no sistema modular de distribuição Lynx com barramentos M10. O contactor principal de segurança oferece uma corrente contínua nominal de 500 A e uma corrente de pico nominal de 600 A durante 5 minutos. Pode ser controlado à distância e integra um circuito de pré-carga para cargas capacitivas.

Comutação, pré-carga e controlo

A pré-carga requer uma resistência mínima de carga de 10 Ω em sistemas de 12 V e de 20 Ω em sistemas de 24 ou 48 V. O BMS dispõe de contactos ATC e ATD para gerir carregadores e cargas compatíveis, além de controlo coordenado através de DVCC. Inclui uma saída AUX de 1,1 A contínuos com fusível rearmável, um relé programável SPDT e um terminal de alimentação auxiliar. O relé suporta até 2 A a 60 VCC.

Monitorização e conectividade

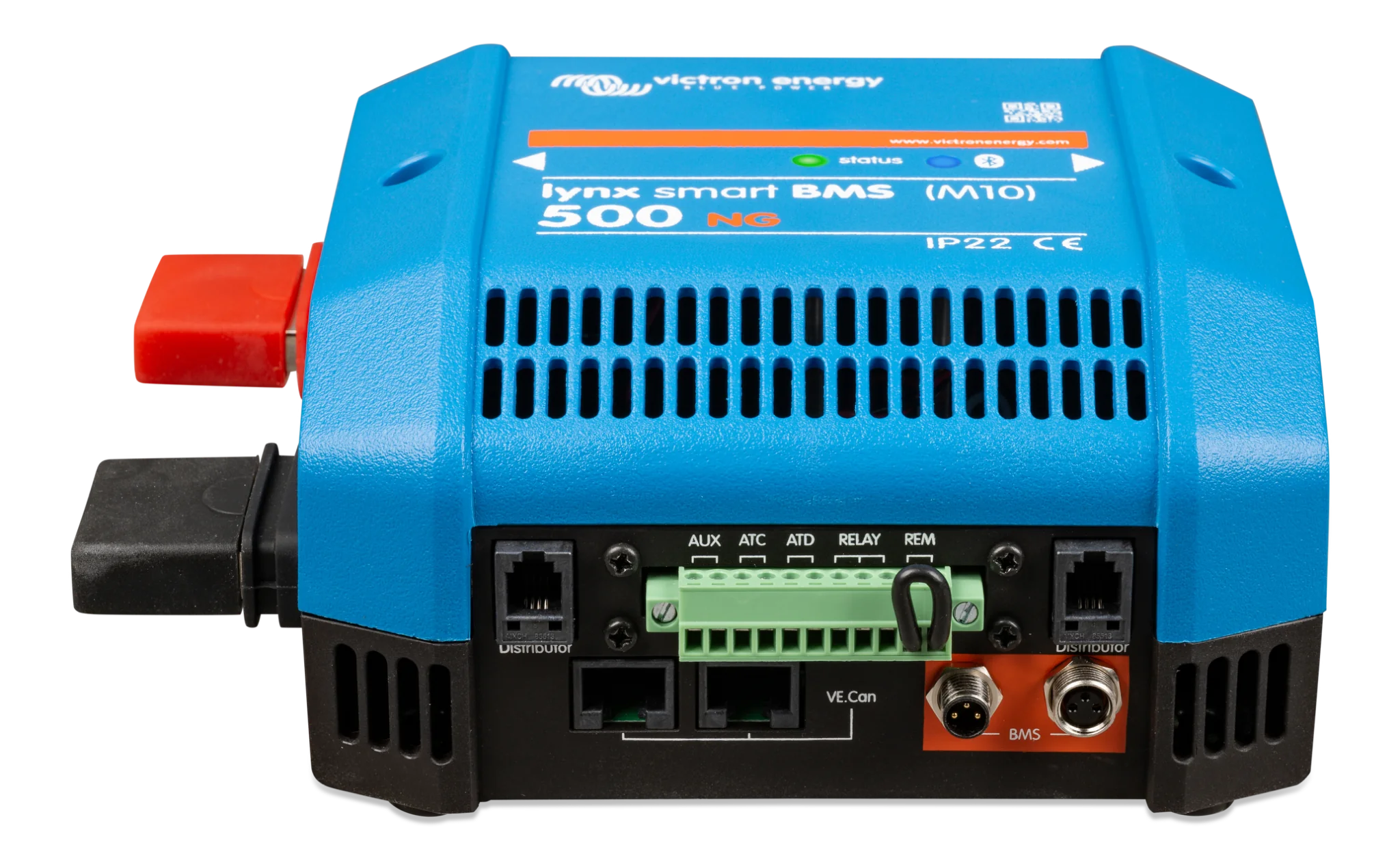

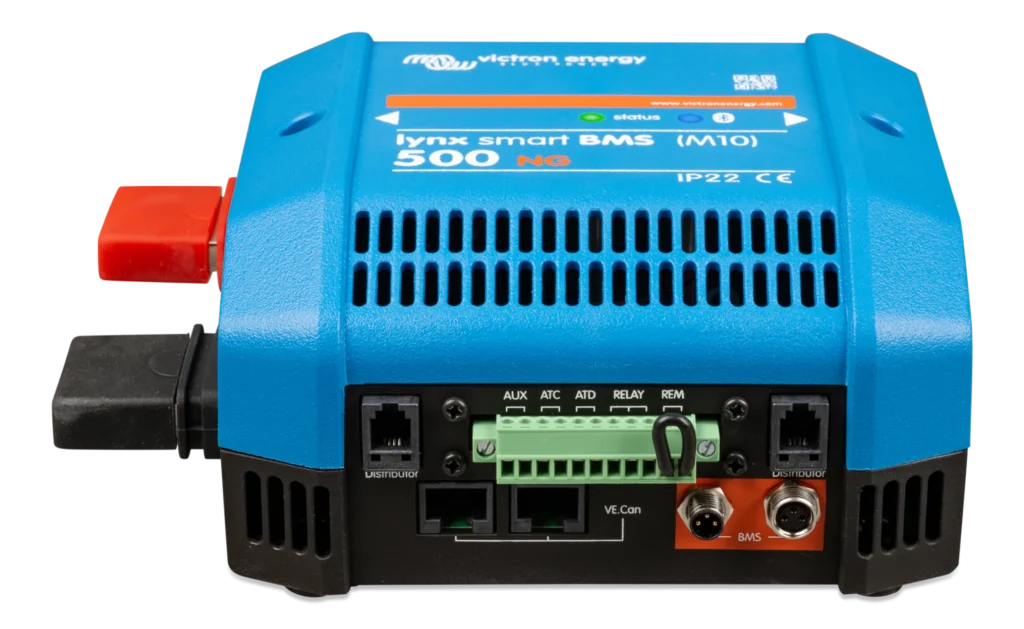

O monitor de bateria integrado fornece informações sobre o estado, o histórico e o diagnóstico através do Instant Readout. A monitorização e o controlo podem ser realizados através de Bluetooth com VictronConnect ou através de VE.Can com dispositivos GX e o portal VRM. Pode monitorizar os fusíveis de distribuidores Lynx ligados através de RJ10 e gerar alarmes devido a fusível fundido. As ligações incluem VE.Can através de RJ45, E/S através de um multiconector amovível e cabos BTV através de conectores circulares de três polos.

Integração no sistema Lynx

O barramento M10 é fabricado em cobre estanhado, tem dimensões de 8 × 30 mm e um binário de aperto de 33 Nm. O sistema suporta até 50 baterias num sistema. A família Lynx Smart BMS NG suporta instalações redundantes através de vários BMS em paralelo, cada um associado à sua própria bancada de baterias. Permite também a integração em redes marítimas através de NMEA 2000, utilizando o cabo adaptador correspondente.

Dimensões e condições de utilização

A caixa, fabricada em ABS, mede 190 × 180 × 80 mm e o peso é de 1,9 kg. O equipamento pode funcionar e ser armazenado entre −40 °C e +60 °C, com uma humidade máxima de 95 % sem condensação. O seu grau de proteção é IP22. O consumo é de 0,3 mA em OFF, aproximadamente 0,6 W em espera e aproximadamente 2,6 W em funcionamento, dependendo do estado dos relés. Não inclui proteção contra inversão de polaridade.

Perguntas frequentes

Com que baterias é compatível?

Com baterias Victron Lithium NG com química LiFePO₄.

Que tensões de sistema suporta?

Suporta sistemas de 12, 24 ou 48 V.

Que corrente suporta o contactor principal?

500 A de corrente contínua nominal e 600 A de pico nominal durante 5 minutos.

Permite a monitorização através do VictronConnect?

Sim, através de Bluetooth com o VictronConnect. Também permite a monitorização e o controlo através de VE.Can com dispositivos GX e o portal VRM.

Pode ser integrado numa instalação marítima?

Sim, através de NMEA 2000 e do cabo adaptador correspondente.
